Автор звик аналізувати не лише приміщення, виконані за його власними проектами, але й інші. Кожного разу було чому повчитися, або на цінних ідеях, або на помилках.
Безсумнівно, необхідні глибокі огородження, особливо у випадку високих будівель, де повинні бути передбачені технічні місця та місця для паркування, а також глибина закладення в землю; але вони також необхідні для нижчих будівель, де спроектований один або кілька підвалів.
Коли планова поверхня підвалів займає майже повністю поверхню майданчика, не маючи вже достатньо місця для виконання виїмки на схилі, потрібні вертикальні опорні елементи (рознесені палі, композитні палі, секційні палі або формовані стінові панелі - ПМ), які дозволяють виконання земляних робіт на вертикальному схилі.
Залежно від характеру місцевості, глибини виїмки, периметра існування перевантажень тощо, крім вертикальних опорних елементів, можуть знадобитися опорні елементи (горизонтальні або похилі розпилювачі), які забезпечують умови опору, але також деформації.
Коли рівень ґрунтових вод знаходиться на глибині, меншій за глибину виїмки, потрібна система виснаження, щоб забезпечити «сухе» виконання остаточного виїмки.
Будівництво глибоких вольєрів регламентується [1] з Бібліографії.
Як показано у вступі, в Румунії глибокі дільниці розповсюдились після 2000 року, відтоді методи проектування та виконання вдосконалювались щороку.
Ця стаття підготовлена з ідеєю, що "визнаної помилки можна уникнути в майбутньому".
Часті помилки, незалежно від типу опорних елементів
Поширена помилка в глибоких перекриттях допущена з часу геотехнічного дослідження, через те, що не виконується достатньо буріння ні за кількістю, ні за глибиною, а потім стратифікація неправильно поширюється на всю ділянку. На жаль, дизайнери приймають подібні ситуації, щоб не «втратити» роботу, а конкуренція має в цій ситуації несприятливі наслідки. Наприклад, застосовується технологія буріння сухого або бентонітового бурового розчину, яка в районі ділянки може бути неправильною. Таким чином, на одному кінці майданчика земляний засип може мати набагато більшу товщину (4-5 м), і якби це було відомо, було б застосовано технологію буріння з витяжними трубками.
Також з нагоди геотехнічного дослідження не проводяться відкриті обстеження, щоб виявити сусідні фундаменти, і при виконанні трапляються сюрпризи: або сусідній фундамент має «задирки» від заливки бетону в землю, або там є факели, що перевищують межу власності, або сусідні фундаменти неглибокі (20-40 см заввишки) і іноді стоять на складних пломбах. У таких ситуаціях під тиском часу вдаються до неправильних рішень: або порушується сусідній фундамент, або печери під основою фундаменту неправильно ущільненим грунтом «заповнюються». Якби це було відомо з геотехнічного дослідження, проектувались підрозділи (за згодою сусіда), або, заздалегідь, на ділянках, у шахах, як у підрозділах, робили залізобетонні кути, або піднімали землю, що прилягає до сусідньої п’ятки, лава з ущільненої землі біля коронного бруса на палях, так що немає необхідності рити під підніжжям сусіднього фундаменту (рис. 1).
За допомогою таких рішень сусідній каблук можна безпечно захистити.
Іноді при свердлінні паль або формованих стінових панелей стратифікація реєструється неправильно, просто копіюючи таку з географічного дослідження, і, отже, неможливо провести аналіз можливих випадків, які виникають під час виконання.
Опори не розраховані на етапах виконання, і, отже, на першій фазі вони з’являються у сильних стискаючих розпилювачах, а пізніше, при розкопці, можуть з’являтися сили розтягування, для яких не було передбачено достатнього закріплення елемент ванної; завдяки цьому виникають надмірні деформації.
Вертикальність опорних елементів не завжди перевіряється, і через їх нахил або вводиться глибина в землю сусіда, або зменшується розмір підвалу, і тоді йдуть всілякі компроміси. (рис. 2).
Необхідний обсяг бетону розрахований неправильно, палі або панелі ПМ залишаються з бетоном нижче рівня; завершення бетону на 2-й день призводить до заливки швів, що послаблює місцевий опір.
Не пояснюється, на думку сусідів, необхідність встановити на своєму будинку якісь орієнтири для моніторингу, розпочавши "війну", яка не приносить користі жодній із сторін.
Для секційних паль і панелей ПМ після зняття зовнішніх направляючих балок простір не заповнюється глинистим грунтом, добре ущільнюється, а потім за опорою трапляються інфільтрації дощової води, що ще більше збільшує тягу ґрунту; добре покласти на поверхню добре закріплені пластикові листи.
ОГРАНИЧЕННЯ, ВИКОНАНІ З ПЕРФОРОВАНИМИ ПІЛОТАМИ АБО ФОРМОВАНИМИ СТІННИМИ ПАНЕЛЯМИ
При бурінні паль із відновлюваною трубою в піску або гравійному піску, нижче рівня води, на кожному марші разом із землею видаляється кількість води, створюючи нерівність між водою зовні і всередині буріння. (рис. 3); опитувальники часто говорять, що з'явився "відлякуючий пісок", коли насправді це явище можна контролювати водопровідною водою (з мережі або з сусідньої нори).
Також в паль, просвердлених відновлюваною трубою, її викопують під трубу, і якщо земля піщана, утворюються каверни, які після заливки заливаються бетоном, який згодом (під час виїмки) розбивається у важких умовах. Необхідно, щоб вал трубки був завжди вставлений заздалегідь принаймні на 1 м від підошви свердла, а вставка здійснюється лише одночасним натисканням лувоаером (горизонтальний рух вперед і назад).
У палях, пробурених під захистом бентонітового шламу, як у панелях ПМ, іноді характеристики шламу не спостерігаються. Під час бетонування бруд, завантажений піском, зберігається, і, таким чином, бентонітовий пиріг має товщину в декілька см, палі або панелі, що з’являються з арматурою в полі зору, а між панелями можуть з’являтися ділянки інфільтрації води. Отже, перед бетонуванням необхідно перевірити шлам, а якщо він не відповідає, замінити, старий шлам пройти через установку для відшліфування.
У випадку опорних паль іноді не дотримуються рецептури бетону з первинних паль, використовуючи гідратований бентоніт у невеликих кількостях. При розкопках під підземними водами вода проникає через їхні тіла, так що виснаження виконується у важких умовах.
При виготовленні панелей ПМ слід використовувати важкі велосипеди (10-12 т/год) або гідравлічні колодязі. Якщо використовуються легкі велосипеди (5-7 т/год), їх не можна застрягати в піску густим гравієм або каламутною глиною і застосовують побиття, створюючи удари, з подальшим місцевим обваленням піску та утворенням печери.
Часто при проектуванні приміщень переважно для економії використовувати похилі джерела, але витрати та проблеми, пов’язані з проколюванням стін та плитки, втрачаються, плюс «рубання» джерел з нагоди їх відновлення. (рис. 4).
КОРПУСИ, ВИКОНАНІ ДЛЯ ПЕРФОРОВАНИХ ПІЛОТІВ, СКЛАДЕНИХ В СИСТЕМІ "БЕРЛІН" (МЕТАЛОВІ ПРОФІЛІ ТА ДЕРЕВЯНІ ШКАФИ)
Часто вертикальність профілів HEA не забезпечується, а пізніше дерев'яні шафи, які заздалегідь вирізані, або вже не вкладаються між профілями, або занадто короткі.
Іноді за профілями викопується занадто багато і після вставки шаф за ними залишаються місця, через які вода потрапляє в опади. Зазвичай копати слід на кілька см перед майбутнім положенням шаф. На першій шафі добре встановити ніж (з кута), який, побивши шафи, зішкребне зайву землю.
Коли за шафами залишаються місця, їх добре негайно заповнити піском, а на поверхні добре ущільненою глиною, можливо, також змонтувавши смужку пластикової фольги.
Часто шафи не вставляються одночасно з розкопками і через кілька годин, а то й другий день, відбуваються місцеві зсуви. Шафи завжди слід вставляти вгорі, за підошвою профілю, щоб, натискаючи, опора завжди була закріплена.
У багатьох випадках опора "Берлін" також використовується для піщаної місцевості. Або, як відомо, у пісках неможливо контролювати їх потік (рис. 5).
ЗНОСОВІ РОБОТИ
Іноді при проектуванні не розраховується співвідношення сил знизу вгору і зверху вниз, так що дно виїмки набрякає, набряки, які потім перетворюються на поселення. Якби проводили розрахунок, явище можна було б зупинити, спроектувавши свердловини з подвійною роллю: нерівномірності, а також депресії.
В інший час виснаження не обчислюється, і людина сліпить (бачить і робить). Почніть виснаження з 1-2 свердловин, а потім виявіть, що їх недостатньо. Пізніше в розкопаному вольєрі набагато складніше зробити додаткові колодязі, тим більше, що вони зроблені під тиском часу.
Немає різниці між ідеальними колодязями та недосконалими свердловинами. Бувають ситуації, коли переважніші довші (ідеальні) та менші свердловини, ніж коротші (недосконалі), але більш численні.

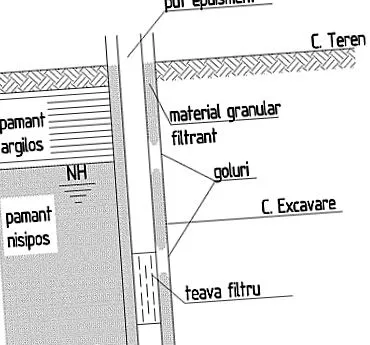

Виготовляються свердловини з невеликим діаметром (30-40 см), в яких виконання коронки фільтруючого кільця утруднене. (рис. 6), решта ділянок, не покритих фільтруючим матеріалом, особливо якщо його введення проводиться не малими порціями.
Розкопки починаються без перевірки спуску води, а потім вони залишаються, чекаючи спускання води. Візуальної перевірки каналізації та розрахунків щодо можливості прийняття перекачуваних вод не існує.
При обладнанні свердловин використовуються пластмасові труби, але механіка на копальному обладнанні не навчена щодо їх захисту (при ручному копанні навколо труб) і таким чином одна або кілька свердловин виведені з експлуатації.
Ділянка не постачається запасним електрогенератором, і, отже, у разі відключення електроенергії це може затопити приміщення, що спричинить серйозні наслідки, особливо якщо це трапиться під час монтажу заліза в стяжку.
Запасні насоси не передбачені, і коли насос згоряє, виникають дисбаланси виснаження.
Часто постачаються насоси з достатнім потоком, але необхідна висота нагнітання втрачається з виду.
Твердий потік від перекачуваної води не перевіряється, і, таким чином, дрібний матеріал витягується з фундаменту після його деградації.
Багато з недоліків, про які повідомляється, можуть здатися дрібницям для фахівців, але в деяких випадках вони можуть бути втрачені з виду, тому їх уточнення може бути корисним.
Добре, що багато повідомлених помилок детально описані в Специфікаціях, щоб запобігти їх повторенню.
Також корисно, що перед початком робіт Проектувальник проводить обговорення на місці з виконавцями, щоб переконатись, що зрозуміла необхідність правильного виконання кожної деталі або технологічного етапу.
