Думки про електричну небезпеку
Електричного струму не видно.
Не має запаху.
Ніщо не дозволяє апріорі це виявити.
Звідси його небезпека.
режим ТТ є правилом. У Франції в будь-якому випадку.
Будь-який електричний провідник повинен мати подвійну ізоляцію.
Ізоляція повинна бути найвищого класу напруги.
У повітрі ізоляція досягається віддаленістю та недоступністю.
Заземлення повинно бути підключене до всіх металевих деталей, які можуть потрапити під напругу (ванна, холодильник, пральна машина тощо) і доступними на дотик.
3 Межі небезпечної напруги
В змінний струм 25 В у вологому середовищі, 50 В у сухому середовищі.
При постійному струмі (поріг небезпечного струму вище) відповідно 50 В та 100 В).
Це із застосуванням закону U = RI (напруга дорівнює опору, помноженому на струм). Наприклад, 50 В, R = 4000 Вт => I = 12 мА
Це базується на імпедансі ланцюга "людське тіло"
І ефекти проходження змінного струму 50-60 Гц на тіло людини
4 захист від прямого контакту

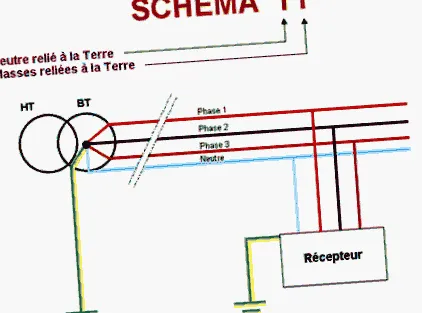

На відміну від того, що випливає з цього креслення, нейтраль також може бути небезпечною через фазовий дисбаланс. Гей, так, це неправильно!
Захист від прямого контакту з обладнанням під напругою здійснюється шляхом віддалення (відстань така, що контакт неможливий) або ізоляцією: вставте матеріал, характеристики якого перешкоджають протіканню струму (дротяна оболонка, пластик тощо)
Немає захисту від прямого контакту двох фаз: Насправді, для системи ви є приймачем, як і будь-який інший, і пороги спрацьовування 10, 16, 25А. ... Трохи пізно
5 захист від непрямого контакту
Ризик полягає в тому, що несправність ізоляції спричиняє напругу металевої деталі, яка зазвичай знеструмлена. Типово для холодильника: несправність компресора або двигуна може спричинити включення всієї шафи. Один контакт з шафою, і ви перебуваєте на 230 В. ... Прощання. Ти був хороший, хоча!
Рішення: Доступні на дотик металеві маси підключаються до захисного провідника установки. Жовтий/зелений провідник, земля. Основний автоматичний вимикач установки, який іноді помилково прирівнюється до лічильника, має диференціальний захист (500 мА): якщо зовнішній і зворотний струми відрізняються більш ніж на 500 мА, це тому, що ця відсутня частина циркулює по землі: їжа. Автоматичний вимикач відмовлятиметься від скидання до тих пір, поки несправність не зникне. Необхідно також, щоб цей провідник J/V був належним чином підключений до об'єкта, про який йде мова. Не забувайте про це під час повторної збірки! ... І що земля підведена до розетки використовуваного житла !
Під час втручання чи справді ваш пробний кабель живлення містить землю? ?
Але цей захист не захищає вас від Прямого контакту струмопровідного струму ! На наших захисних модулях ця різниця, що викликає поріз, становить 30 мА: це струм серцевої фібриляції (понад 500 мс) за звичайних умов використання (відсутність вологості). Цей вид захисту набуває широкого поширення в установках. Це захист, який може врятувати вам життя, оскільки у разі прямого контакту він спрацює за 5 мс при струмі несправності 30 мА або більше. Не грайте з шансами. Для цього дивіться лотерею.
Предмети, позначені квадратом, включеним в інший квадрат, мають подвійну ізоляцію і не потребують заземлення.
Тому що немає жодної металевої частини, доступної на дотик, яку можна було б випадково увімкнути.
Коли вони закриті.
Але якщо ви відкрили товар, ця гарантія більше не існує. Ви не зробили металеві деталі доступними на дотик? Це може бути під напругою. Обережно ...
6 Заборона захисту від короткого замикання
Запобіжні заходи, надані виробником, НІКОЛИ не можна обійти, короткозамкнути, усунути навіть тимчасово. (За винятком точного часу захищеного тесту). Ви нічого не знаєте про потенційного користувача, який не проінформований про ваші маніпуляції, усі тимчасові, зроблені з повними знаннями за згодою відвідувача. Прибиральниця нічого не знає про цю модифікацію, і це призведе до підпалу будинку. ... Або ще гірше
7 правил, яких слід дотримуватися під час втручання
Жодна частина в прямому ефірі не може бути доступною для громадськості:
- Відстань між людьми та предметом (люди, які сидять на відстані, це ідеально),
- Попередження маніпулятора,
- Шматок паперу, шматок пластику або будь-який інший процес, що запобігає контакту.
Відсутність напруги слід візуалізувати поблизу за допомогою штепсельної вилки досліджуваного об'єкта, від'єднаної від модуля захисту. Ні під столом, ні на відстані 3 м! Хто може вас запевнити, що хтось не збирається плутати розетку ПК з вашою і вмикати ваш гаджет?
8 Чому поведінка може бути різною в кафе «Ремонт» та у заявника?
Фаза та нейтраль не розпізнаються на розетках, розріз однополюсним вимикачем робиться або з фази, або з нейтралі. Якщо є замикання ізоляції на землю, поведінка захисту буде різною залежно від того, чи не обрізана фаза чи нейтраль
9 Додатковий ризик: конденсатори та висока напруга
Сюди в першу чергу націлені мікрохвильові печі та екрани. Але не тільки ....
Конденсатори - це компоненти, призначені для накопичення електричної енергії. Тому вони можуть бути небезпечними навіть при відключенні від електромережі. Стандарти передбачають, що їх розряд повинен бути здійснений у „розумний термін”: через певний час вони вже не небезпечні.
Все добре, якщо захисний резистор зробив свою справу. Але це може бути несправним ...
А ти на передовій!
Ми говоримо про конденсатор великої ємності або дуже високої напруги. Що стосується нас, це мікрохвильовки та РК-екрани або плазмові екрани.
10 Використання мультиметра => Помилковий висновок !
Мультиметр - НЕ пристрій для визначення відсутності напруги
Один конкретний пристрій і три послідовні маніпуляції дозволяють професіоналам визнати відсутність напруги. Ми не екіпіровані.
З мультиметром,
- найпоширеніша помилка - бути впевненим поганий калібр.
- Друга небезпека - це несправність мультиметра (HS акумулятор або несправність)
- Третя, a поганий контактt під час вимірювання.
- Четвертим було б вважати, що вимірювання є дійсним для a невимірена площа і ви припускаєте той самий потенціал, коли це неправильно
Тому будь-які вимірювання, що показують відсутність напруги, будуть доповнені контрміром відомої напруги: розетка, до якої підключений робочий об'єкт (а не портативний комп'ютер, який може бути від батареї): лампа, дриль. Це значно знижує ризик помилок, але не усуває його.
Залишається правило: відсутність втручання в ланцюг, який може бути під напругою
