За даними статистики Канади, велика частка нещасних випадків спричинена спалахами дуги, що призводить до опіків. Тому компанії все більше зацікавлені в захисті своїх електроустановок, а також у програмах запобігання електричним небезпекам, які вони пропонують своїм працівникам. У цьому блозі будуть представлені різні методи аналізу електричних ризиків, а також ЗІЗ, що використовуються для роботи під напругою. Незважаючи на те, що в цьому блозі не описано, небезпеки, спричинені ураженням електричним струмом, є дуже поширеними і часто не помічаються працівниками.

Існує два методи аналізу електричної небезпеки установки, або шляхом проведення аналізу енергії, що падає, який надасть інформацію про рівень енергії для всього електричного обладнання перед трансформаторами 125 кВА, або категорій ризику/небезпеки для визначення категорії ЗІЗ проти дугових спалахів згідно з таблицями 6A та 6B CSA Z462-18. Перший метод був детально описаний у блозі з дослідження енергії, що падає.

Як вибрати засоби індивідуального захисту (ЗІЗ) відповідно до рівня енергії, що падає, або категорії ризику ?

Зазвичай біля входу на завод енергія дуже велика. Тому рекомендується використовувати ЗІЗ категорії 4 (щонайменше 40 кал/см 2). Потім падаюча енергія зменшується, проходячи через захисні пристрої, такі як автоматичні вимикачі або плавкі роз'єднувачі. Очевидно, що чим менший калібр захистів, тим нижчий рівень падаючої енергії. Тому можна використовувати ЗІЗ нижчої категорії для виконання робіт в режимі реального часу. З іншого боку, на виході індуктивних навантажень, або генераторів, або трансформаторів, рівень падаючої енергії зростає, оскільки в обмотці накопичується енергія. Тому дуже важко зробити правильний вибір ЗІЗ без дослідження енергії, що падає. Якщо було проведено енергетичне дослідження інциденту, просто зверніться до попереджувального ярлика щодо ризику спалаху дуги та ураження електричним струмом на електричній панелі, щоб дізнатись рівень енергії і, таким чином, виберіть відповідне ЗІЗ перед початком роботи під напругою.

Опис кожної категорії ЗІЗ

Існує чотири категорії ЗІЗ для небезпеки дугового спалаху. Чим вища категорія, тим вищий рівень енергії і тим більше ЗІЗ, які будуть використовуватися, повинні бути спроектовані так, щоб витримувати високі рівні енергії. Ось вимоги до кожної категорії, взяті зі стандарту CSA Z462-2018:

• Одяг з мінімальним індексом дуги 4 кал/см2 (16,75 Дж/см2)
  • Сорочка та штани з довгими рукавами з бортами, що вигинають дугу, або поєднання з бортами, що випадають із дуги.
  • Маска для захисту від дуги або капюшон для протидії дуговим спалахам.
  • Куртка, куртка, дощовик чи куртка зі стороною, що захищає від дуги, або захисний чохол на шолом.

• Одяг з мінімальним індексом дуги 8 кал/см2 (33,5 Дж/см2)
  • Сорочка та штани з довгими рукавами з бортами, що вигинають дугу, або комбінація з боком, що вигинає дугу.
  • Дуговий захисний капюшон із захистом від дуги; або маска для обличчя з боку дуги та балаклава з боку дуги.
  • Куртка, куртка, дощовик чи куртка зі стороною, що захищає від дуги, або захисний чохол на шолом.

• Одяг, захищений від дуги, підібраний таким чином, щоб коефіцієнт запобігання дузі системи становив щонайменше 25 кал/см2 (104,7 Дж/см2)
  • Сорочка з довгими рукавами з антидуговим рейтингом.
  • Бічні штани проти дуги.
  • Костюм проти дуги.
  • Дугозахисна куртка із захистом від дуги.
  • Дугозахисні штани із захистом від дуги.
  • Дуговий захисний капюшон із захистом від дуги.
  • Рукавички проти дуги.
  • Куртка, куртка, дощовик чи куртка зі стороною, що захищає від дуги, або захисний чохол на шолом.

• Одяг, захищений від дуги, підібраний таким чином, щоб коефіцієнт запобігання дузі системи становив щонайменше 40 кал/см2 (167,5 Дж/см2)
  • Сорочка з довгими рукавами з антидуговим рейтингом.
  • Бічні штани проти дуги.
  • Костюм проти дуги.
  • Куртка для дугового розриву з рейтингом проти дуги.
  • Дугозахисні штани із захистом від дуги.
  • Дуговий захисний капюшон із захистом від дуги.
  • Рукавички проти дуги.
  • Куртка, куртка, дощовик чи куртка зі стороною, що захищає від дуги, або захисний чохол на шолом.

Захисне обладнання для всіх категорій:

• Шолом
• Захисні окуляри або окуляри (необхідний вибір)
• Захист від шуму (беруші)
• Товсті шкіряні рукавички
• Шкіряне робоче взуття

Під час придбання ЗІЗ важливо вказати одяг зі світловідбиваючими стрічками. У наступній таблиці наведені різні зображення ЗІЗ, а також відповідна інформація для перевірки.

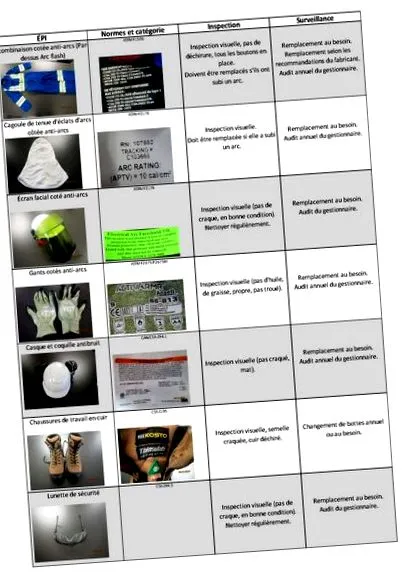

Таблиця 1: Відповідна інформація про ЗІЗ.

Після завершення закупівлі ЗІЗ для всієї установки важливо зберігати та підтримувати їх належним чином, щоб запобігти контакту з забруднювачами, такими як нафта або будь-який тип продукту, нафтова основа, яка може вплинути на їх ефективність. Крім того, їх потрібно регулярно чистити, якщо робота виконується в середовищі, де є забруднення. Крім того, необхідно дотримуватися рекомендацій кожного обладнання перед використанням та заміною до закінчення терміну придатності.

Цей блог допоміг дізнатись більше про ЗІЗ, що використовується для захисту працівника від дугових спалахів. Однак, щоб належним чином покрити електробезпеку, слід враховувати небезпеку ураження електричним струмом, яку працівники часто не помічають. Дійсно, вони регулярно не знають, коли їх використовувати і що робити у випадку шоку. Для отримання додаткової інформації див. Блог про захист особистого впливу.

Список літератури

• IEEE 1584-2002 - Посібник IEEE для проведення розрахунків небезпеки дугового спалаху
• CSA Z462-2018 - Електрична безпека на виробництві
• CSA Z463-13 Посібник з технічного обслуговування електроустановок
• Стандарт NFPA 70E-18 щодо електробезпеки на робочому місці
• ANSI Z535 - Стандарти попередження про безпеку

---
