Їжа d; MCU від; акумулятор без регулятора
Я бачив, що деякі плати розробки (наприклад, набір розробників BL652) для мікросхем з низьким енергоспоживанням мають заряд акумулятора, підключений безпосередньо до MCU без регулятора.
У цьому прикладі використовується батарея CR2032 3V. Таблиця даних MCU визначає такі параметри:
Я трактую це як "Якщо напруга акумулятора опуститься до значення між 0-1,7, не визначається, що буде" .
Мене турбує те, що я бачив регулятори, що мають висновки Power Good, і я не знайшов жодного явного твердження в таблиці, що MCU у прикладі не буде пошкоджено піднапругою.
Як я можу визначити, чи потрібен регулятор між акумулятором та навантаженням, щоб переконатися, що немає пошкоджень, коли напруга батареї починає падати?
Якщо напруга акумулятора знизиться до значення від 0 до 1,7, то не буде визначено, що буде.
Це часто правда, але це, безумовно, нічого не зруйнує. Тому що, якби він був руйнівним, мінімальний Vdd в "Абсолютно максимальних рейтингах" був би отриманий як позитивне значення (чого я ніколи не бачив у жодному аркуші даних, і я сподіваюся, що ніколи цього не побачу у своєму житті - це не мати сенс).
Отже, на цьому етапі ви впевнені, що мікроконтроллер не буде зруйнований під напругою. Однак він все одно може поводитися нестабільно (потенційно пошкоджуючи інші зовнішні схеми).
Зараз у цьому типі мікроконтролера часто є функція під назвою " виявлення втрата напруги ", або, іноді," блокування низької напруги ". Це функція, яка контролює напругу живлення та забезпечує збереження мікросхеми у стані скидання, коли напруга нижче заданого рівня (іноді програмований).
Хороші новини: така функція є на конкретному чіпі, який ви використовуєте. Щоб побачити розділ 5.1 у таблиці даних, яку ви зв’язали.
Тому вам не потрібно мати регулятор з детектором "хорошої потужності" або додаткову схему контролю потужності у вашому конкретному випадку.
Зауважте, що, хоча в MCU не було включено виявлення побуріння, є крихітні мікросхеми, які просто пропонують цю функціональність (часто в поєднанні з генератором відстроченого скидання), не будучи регуляторами напруги.
. від 0 до 1,7, не визначено, що буде
Насправді, нижче 1,8 В немає гарантії того, що станеться.
Не хвилюйтеся пошкодження, Це такі робочі параметри . Щоб уникнути пошкодження, ви не повинні перевищувати максимальні значення, які не включені у зв’язаний аркуш. Якщо ви знаєте, які мікросхеми використовувались, ви можете ознайомитися з їх таблицями та переглянути максимальні рейтинги. Я ще не стикався з мікросхемою, яка може постраждати від занадто низької напруги живлення.
Ви хочете, щоб ваш виріб "знав" і реагував, коли заряд акумулятора занадто низький. Додайте схему виявлення батареї (або за допомогою внутрішньої схеми), яка скине скидання лише тоді, коли напруга акумулятора досить висока.
Немає жодних гарантій того, що ваш процесор не буде запускати та заклинювати пам’ять або надавати неприємні та потенційно шкідливі сигнали на штифтах GPIO. Гарантовано, що мікрофон не буде фізично пошкоджений, але це може спричинити пошкодження м’якого характеру або, можливо, поганий дизайн, твердий характер.
Наприклад, якщо ваш мікрофон, що працює від акумулятора, контролює температуру в тераріумі за допомогою MOSFET, який виконує функцію віддаленого термостата, і мікрофон працює, це може вбити плазунів, якщо батарея розрядиться. Надзвичайний приклад, і насправді проти нього повинно бути багато захисних засобів. Також рідко буває, що мікрофон на акумуляторі пошкоджує щось поза собою. Більш розповсюдженим прикладом може бути заклинення акумулятора, збереженого оперативної пам'яті або EEPROM.
Щоб упевнитись, що цього ніколи не трапиться, слід вимкнути мікрофон (тримати його в положенні скидання) для будь-якої напруги нижче 1,80 В. Оскільки схема, яка робить це, буде не точною (на порозі завжди є допуск), ви можна вибрати 2,0 В або 1,90 В. +/- 0,2 або 0,1 В. Зазвичай існує також гістерезис, його можна навіть скинути до 2,2 В і вимкнути до 1,9 В. Зазвичай також існує мінімальне скидання ширини імпульсу для належного скидання, що також слід гарантувати.

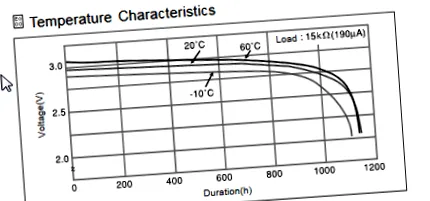

Ви отримаєте більшу частину соку з CR2032 навіть за низьких температур, відрізавши близько 2,4 або 2,5 В, тому немає причин називати його так близько.
