Ми протестували розгін ПК рідким азотом на Computex
На стенді виробника пам'яті G.Skill колектив розгону HWBOT запропонував ознайомлення з розгоном LN2 (рідким азотом), поєднуючи теорію та практику. Можливість була занадто гарна, щоб її можна було втратити !
Розгін (у перекладі "розгін") - це для багатьох заповідник ботаніків, які отримують садистичне задоволення, тортуючи свій процесор, щоб отримати трохи зайвої сили та вразити сусіда. Для HWBOT - офіційної групи оверклокерів - і, по суті, цілої спільноти ентузіастів, це справжня дисципліна.
Або навіть спорт, який вимагає дуже передових технічних, фізичних і навіть хімічних знань. Особливо при роботі з такими продуктами, як рідкий азот (LN2) або гелій, як з охолоджувальною рідиною, а також під впливом процесора, а також материнської плати, пам'яті або навіть відеокарти в екстремальних умовах використання.
Насправді розгін насправді далекий від захоплення екстремальних виродків. Це також стало важливою та визнаною практикою у галузі компонентів ПК. Тож, коли відомі оверклокери не можуть підняти процесори настільки високо, наскільки це дозволяє теорія, вони часто контактують з певними інженерами Intel або AMD, щоб зрозуміти та визначити, що може застрягти у зростанні частот і за яким параметром відігравати нову серію чіпів, щоб магія діяла.
Негативна температура, гігагерц та факел: процесор, ваша плашка постраждає !
За кількома винятками (наприклад, остання версія Ryzen від AMD), процесор (Intel або AMD) не є "рідним" пристроєм для розгону на азоті. Для його приготування зніміть металеву пластину, на якій написано назву та серію мікросхеми, використовуючи спеціально розроблений для цього аксесуар. Потім змініть термопасту, яка знаходиться між матрицею (ланцюгом) і пластиною. Це робиться для того, щоб негативні температури, що утворюються при застосуванні рідкого азоту в охолоджувальному пристрої, краще поглинались чіпом і, насамперед, не пошкоджували його. Після того, як обмін пасти завершено, пластину потрібно повторно склеїти спеціальним клеєм (ізоляційним та/або силіконовим).

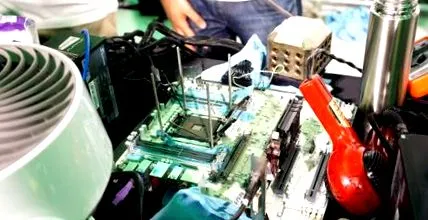

Перш ніж почати "грати", ви також повинні ізолювати життєво важливі елементи материнської плати, такі як оточення розетки, а також ступінь живлення (вазелін, спеціальна гума або неопренова піна). Після цього вам доведеться покрити все абсорбуючим папером (синій на фотографії вище) для ще більшого захисту. Папір, який іноді зустрічається навколо вражаючого пристрою, що покриває процесор.
На процесорі розміщений великий блок металу (зазвичай міді), масивний і важкий (до 4 кг). Чим він важчий і товщі, тим краща провідність охолодження. Цей блок, що у жаргоні називається "відром", частково порожнистий, пронизаний отворами різного діаметру.
Це є важливою частиною, оскільки саме чашка отримує рідкий азот під час сеансу. Його склад і структура дозволяють підтримувати в кращому випадку все нижчі температури.. Сам ківш увенчаний прямокутним випромінювачем, також порожнім в його центрі, який цілком прив'язує до материнської плати.
Тоді залишається лише підключити різні температурні щупи, попередньо розміщені між чашкою та процесором та в основі розетки. Це дозволяє мати дві різні дані та контролювати, щоб розетка завжди підтримувалась при температурі, нижчій за температуру мікросхеми. Не вдаючись у подробиці, ця різниця є важливою, щоб сеанс розгону не пішов погано для компонентів.
Нарешті, потрібно мати дві речі. Спочатку. термос! Наповнюватися рідиною для випаровування, що зберігається у великих балонах, зберігаючи азот у рідкому стані.
Другий предмет, який потрібно тримати під рукою: паяльна лампа, яка служить для танення льоду, що виникає в результаті конденсації (головного ворога розгону) на ребрах радіатора. але також знову підняти температуру чіпа, або тимчасово перед заливанням азоту, або між двома розгонуми для боротьби з явищем холодної помилки (відмова від запуску занадто холодних компонентів).
Ми кидаємось у азотну ванну
Звичайно, ніякої складної збірки для нас. Ми просто мали теоретичні та попередні пояснення, оскільки платформа вже була зібрана, коли ми прибули. Під керівництвом Пітера-Яна Плейзіє, директора HWBOT, ми зробили перші розливи азоту у відрі.
Але розгін - це не просто дурне вливання азоту та спостереження за зниженням температури на термощупах. Є також і, перш за все, коригування, які слід вносити за допомогою програмних інтерфейсів. Вони замінюють BIOS і працюють в середовищі Windows (дуже часто XP). Це зручніше та набагато гнучкіше, ніж меню вбудованого програмного забезпечення материнської плати, хоча останні, очевидно, виграли в читабельності та простоті навігації після переходу на UEFI.
Наприклад, у програмних інтерфейсах, розроблених для OC, за допомогою декількох клацань миші регулюється напруга, що подається на різні елементи процесора, збільшується або зменшується частота шини або коефіцієнт множення. Таким чином, оверклокер повинен завжди стежити за одним зондами, другий за екраном свого ПК, а іноді дуже швидко реагувати в залежності від відображених результатів або поведінки обладнання, щоб запобігти вимкненню платформи. або ще гірше.
Процесором, який був обраний для нашого безчинства, був Intel Core i7-7700K, встановлений на материнській платі Asus ROG в Z270, та високочастотні модулі пам'яті G.Skill для забезпечення налагодження зв'язку між компонентами на повній швидкості та збереження стабільності збірки. Оскільки все мистецтво та всі труднощі тут: для того, щоб результат розгону був дійсним (або навіть затвердженим у конкурсі), платформа повинна залишатися стабільною протягом певного часу і мати можливість запускати тести, визнані посередині (SuperPi, PiFast або CineBench).
Під час нашої сесії нам вдалося змусити процесор працювати на хороших 5,6-5,8 ГГц (проти 4,2 ГГц, як правило) з увімкненими всіма ядрами (відключена гіперпоточність). Ми повинні були дотримуватися рекомендацій нашого інструктора до листа. Спочатку ми спостерігали це протягом декількох хвилин, потім, у свою чергу, змогли залити азот, пограти з різними налаштуваннями програмного інтерфейсу, відрегулювати кілька змінних клацанням миші, потім додати азот, спостерігати, чекати процесор для стабілізації, потім відрегулюйте напругу або швидкість шини тощо. Все за порадою та різними схваленнями експерта, присутнього з нашої сторони. Останній навіть часто повертав собі контроль, оскільки виявляв, що платформа особливо неохоче піднімалася вище певних частот.
Здатність компонентів протистояти ОС
Потрібно сказати, що всі процесори одного і того ж еталону не рівні, коли справа стосується розгону, наскільки б хороша та сувора не була підготовка. Материнські плати також більш-менш добре обробляють навантаження, не кажучи вже про те, що також враховується якість BIOS (часто розробленого спеціально для змагань або OC).
Отже, Пітер-Ян з HWBOT пояснив нам, що рекорд (або навіть досягнення дуже високих частот) досяжний лише після трьох-чотирьох спроб на день. І навіть це може зайняти тиждень-два, залишаючи в процесі незліченну кількість процесорів, материнських плат і багато грошей, які димуються у вигляді азоту. !
Після азоту при -196 ° C, гелію при -269 ° C
Ви повинні знати, як змінювати задоволення, навіть коли ви оверклокер. Таким чином, під час вечірки HWBOT, що передувала офіційному запуску нової платформи Intel, команди OC Asus ROG почали шалений виклик: вдалося розігнати весь новий процесор Kaby Lake-X Intel Core i7-77400K до більш ніж 7 ГГц.
Ставка вдалася, оскільки їм вдалося досягти рівно 7,56 ГГц. І для цього одного азоту недостатньо. Також потрібен гелій. Складність полягає в тому, що останній поводиться зовсім не однаково. І це дійсно ефективно лише тоді, коли процесор вже був доведений до низької температури за допомогою азоту.
Тому при -269 ° C (без друкарської помилки) Core i7 охолоджується, щоб піднятися настільки високочастотно.
Рекорд, встановлений сьогодні ввечері, ще не побитий, оскільки процесори Kaby Lake-X незабаром масово вийдуть на ринок, і цього літа має відбутися багато змагань з розгону. Крім того, наближаються процесори з більш ніж 10 ядрами Skylake-X Core i9 - також буде стільки ж нових мікросхем для тестування з великою кількістю азоту або гелію, щоб підштовхнути їх до абсолютно шалених швидкостей. Тільки заради технічної майстерності.
