ТЕХНОЛОГІЯ
Стрільба з лука - це дуже весело.
Якби не кілька непотрібних перешкод
- Стрілу важко знову потягнути
- Палиці стрілочного валу повні соломи або пластику
- Стрілковий вал носиться перед солом'яними дисками
- Стрілка починає обертатися на більшій відстані
- Нитка наконечника стріли є постійною
- Відстань до 3D-манекена для тварин занижена: стрілка сповзає з “живота” і зникає в моху
- Стріла виходить із землі, знищена після промаху:
- Вал лопнув і наконечник в нього засунутий
- Вал відламаний за наконечником
Речі, які не потребують світу.

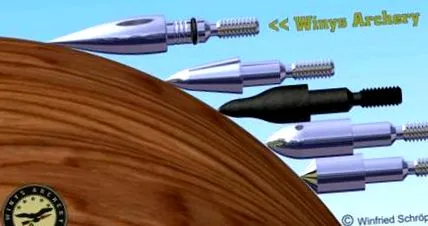

Що краще із наконечниками стріл від Winys Archery?
Наконечники стріл починаються дуже "загостреним" кут. Це має 4 позитивні ефекти:
1) спеціальна конструкція кута дозволяє уникнути розривів потоку та турбулентності, стрілка летить спокійніше, стабільніше і втрачає менше швидкості
2) Форма наконечника відповідає куту тертя звичайних дискових матеріалів. Стрілка сповільнюється повільніше, кінетична енергія стрілки не виділяється різко, а через більший гальмівний шлях, що означає, що селективний нагрів матеріалу диска нижчий, а злипання дискового матеріалу на валу значно зменшується або навіть уникається. Незважаючи на те, що вал проникає глибше або навіть виступає із задньої частини цілі, стрілу легше витягнути і ціль навіть пошкодувати, оскільки вона не виривається зі шматками зі стрілою.
3) Якщо наконечник стріли товариша з ключки все ще знаходиться в цілі, є сталевий стрижень у 3D тварини або якщо постріл промахнувся і стріла потрапила в камінь, тоді вал (залежно від лука) становить 200-300 км/год. загальмований до нуля через 5-10 мм ! У цьому випадку кінетична енергія Ekin = Ѕ m vІ стріли не перетворюється в тепло в результаті тертя і стрілка плавно гальмується, але вся енергія залишається в стрілі! Це починає деформуватися - спочатку оборотно, потім постійно, поки остаточно не зламається в найслабшому місці - переважно за кінчиком. Якщо клейова поверхня між вставкою/наконечником і валом не може протистояти надзвичайним силам, наконечник засовується у вал, і вал стрілки розколюється. Тонка геометрія наконечника Winys Archery значно знижує ризик дефекту валу. У разі удару передній кінець наконечника - подібний до зони зім’яття автомобіля - пластично деформується, перетворюючи велику частину кінетичної енергії в деформацію та тепло, а також забезпечує на 10-20% більше гальмівного шляху, що також зменшує зусилля, що виникають. Зараз наконечник марний, але вал має значно підвищений "шанс на виживання".
>> Відкрутіть наконечник, вставте новий наконечник, перевірте вал і продовжуйте стріляти.
(люб'язно надано Schlei Bogensport)
4) Момент часу, коли стріла зісковзує з цілі і потрапляє в кущі, значною мірою залежить від форми наконечника, крім твердості матеріалу-мішені та ваги та швидкості стріли.
Розгляд моделі:
Для всіх, хто не хоче ризикувати кривою точкою, їдучи по бездоріжжю, у нас в асортименті також є окуляри із загартованої сталі для найпоширеніших розмірів. Лише після 4-5-кратного навантаження на наконечник він починає деформуватися. Ми завжди стежимо за тим, щоб наконечники не були крихкими, щоб якомога далі уникнути травм від гострих країв обриву.
Після тонкої форми наконечника геометрія спочатку трохи перевищує діаметр з'єднання. В результаті отвір у цілі трохи розширюється, так що наступний вал може ковзати через порівняно невелике тертя. Це значно зменшує стирання та зварювання матеріалом панелі.
Тоді зовнішній діаметр зменшується до точно діаметра з'єднання і тим самим уникає зайвого опору при натягуванні стрілки.
Гвинтові наконечники Winys Archery забезпечені ущільнювальним кільцем у діаметрі, що підходить
- наконечник оптимально відцентрований у вставці
- не допускається ослаблення наконечника через поштовхи та вібрації
- наконечник статично ослаблений, наскільки це можливо, в точці з незначним напруженням.
Наконечники стріл в основному виготовляються з 3 матеріалів:
Використовується кілька видів сталі, які адаптовані до вимог у стрільбі з лука (див. Вище), покритті та обробці. Щоб запобігти утворенню іржі, наконечники гальванічно покриті цинком і пасивовані. Це створює самозагоювальний шар, який може заживати невеликі «травми» на деякий час і, таким чином, залишається цілим. Свіжий цинк також має дуже хороші ковзаючі властивості в перші кілька місяців, що також полегшує малювання стрілок.
Тут використовується сталь, яка надійно запобігає утворенню іржі під час звичайного використання. Навіть якщо стріла чекає 1-2 роки в землі, щоб її знову знайшли, наконечник все одно бездоганний. Нержавіюча сталь має трохи меншу міцність, ніж сталь, саме тому не всі наконечники виготовляються з нержавіючої сталі.
Ми використовуємо високолеговані загартовані вуглецеві сталі для екстремальних умов експлуатації, це можуть бути тонкі довгі наконечники, які повинні бути захищені від згинання у валу, а також наконечники, які вистрілюються в жорстких умовах і деформація яких не потрібна при сильному ударі. Вони деформуються (постійно/пластично) лише під дією сил, які в 4-5 разів вищі, ніж у сталі або нержавіючої сталі. Ми завжди переконуємось, що наконечники не крихкі, щоб уникнути травм від гострих крайових країв наскільки це можливо.
Щоб запобігти утворенню іржі, ці наконечники також гальванічно покриті цинком і пасивовані. Це створює самозагоювальний шар, який може заживати невеликі «травми» на деякий час і, таким чином, залишається цілим. Свіжий цинк також має дуже хороші ковзаючі властивості в перші кілька місяців, що також полегшує малювання стрілок.
ВИБІР ВЕРХ
Кожен технік рідини для хобі знає, що крапля має найкращу аеродинамічну форму.
Тим не менше, пінгвін має майже однаковий коефіцієнт опору (кВт)!
Отже, впливів, мабуть, більше, ніж чиста форма тіла, що розглядається - наша стрілка тут.
Стріла, яка ідеально вилітає прямо, має дуже малу зону атаки (макс. Переріз стовбура/наконечника і 3 х висоти х товщину матеріалу пазух), але відносно велику довжину. Всі говорять про коефіцієнт опору і думають про форму наконечника і висоту пазух. Це також правильно для фактичного опору повітря від переміщення.
Через дуже однобічну залежність між діаметром і довжиною стрілки на перший план виходить зовсім інше явище: тертя!
Так - повітря відштовхується вбік наконечником стріли, але потім повітря треться вздовж стрілки спереду назад.
Дослідження проводів показали, що майже 100% опору повітря складається з тертя, а опір повітря, який ми так добре знаємо (ключове слово: cW), має досить підпорядкований вплив.
Крапля рідини збирається разом її поверхневим натягом і намагається досягти форми з мінімально можливою енергією, тобто якомога меншою поверхнею.
Результатом без зовнішніх сил (наприклад, у космосі) буде тіло з максимальним вмістом та мінімальною поверхнею: м'яч.
Якщо крапля падає по повітрю, вона деформується силами вітру.
Тепер прагнення до сферичної форми бореться з прагненням до якнайменшого опору повітря. Останнє пов’язано з тим, що сила завжди спричиняє рух (у нашому випадку деформація), якщо жодна контрсила не заважає цьому.
Тому форма падіння не є оптимальною з точки зору опору повітря, але частково зумовлена і поверхневим натягом. Ось чому є тіла з ще меншим коефіцієнтом опору.
Тертя вздовж стрілки відбувається в зоні краю між нерухомим повітрям і рухомою стрілкою. Чим товщі ця зона краю, тим вище тертя і, отже, втрата швидкості стрілки. Це можна цілком добре уявити: якщо, крім стріли, майже однаково швидкий повітряний огинаючий мучить себе до цілі, ... .
Їх товщина залежить, з одного боку, від швидкості стрілки, а з іншого - від форми.
Повернемось до нашої улюбленої краплі.
Крапля починається тупою «півкулею» і закінчується хвостом. Порівняємо значення коефіцієнта опору:
Падіння 0,02
Півкуля 0,34
(Чим нижчий коефіцієнт опору, тим менший опір повітря)
Очевидно, напівсферична форма на початку краплі - це ще не половина справи. Набагато важливіше, як все буде далі.
Крапля пропонує тут, в омолоджуючій частині, оптимальний контур, за яким потік може слідувати, не розпушуючи і не створюючи вихорів.
За допомогою стрілки ми знаємо 2 форми валу:
- Циліндрична (кожна стрілка FWW має)
- Заблокований (з амбіційним дерев'яним стрільцем зі стрілками та з верхніми стрілками, такими як ACE, X10)
Якщо форма розширюється вздовж потоку (наприклад, конусом або стволом), то крайовий шар і, отже, тертя стрілки стає меншим. Давайте розширимо нашу таблицю значень cW за допомогою конуса (спочатку точка) та довгого циліндричного корпусу (дроту).
І що це мені зараз говорить?
- Якщо стрілка летить "стрілка прямо", то оптимум виглядає так:
- Конічна точка з точковим кутом нижче 30 °
Якщо стрілка летить "стрілка прямо"?
Як відомо, опір повітря визначений
Це означає, що область A - якщо ви дивитеся на стрілку в напрямку польоту спереду (будь ласка, не імітуйте її вдома) - має такий самий вплив, як найбільший коефіцієнт опору.
Отже, якщо стрілка розбивається лише мінімально від напрямку польоту,
або провисання (парадокс)
тоді у вас легко буде опір повітря в 10-20 разів більший. Єдине, що допомагає - це тонкий вал і швидка стабілізація (наприклад, при великих канавках).
Я переглянув дизайн порад для Victory VAP і після власних тестів дав його своєму другові для тестування. Наконечник був зроблений з такою ж тонкою формою конуса - лише передній кінець кінчика був більш округлим.
Стрілки встановлюються на 5 см глибше на 50 м із незмінними параметрами!
FOC = Передня частина центру: відстань між центром ваги та геометричним центром стрілки.
Наприклад, у таких співвідношеннях, як сирний кубик із зубочисткою, FOC ДУЖЕ далеко вперед, але геометричний центр знаходиться майже посередині зубочистки.
З колегами, які знімають Lightspeed з 30-зернистим наконечником - дуже далеко назад. Оскільки гравітація не має переваг, і, отже, один кг свинцю має таке ж прискорення до центру землі, як один кг вниз, і швидкість падіння стріли недостатня для створення різниці через опір повітря, FOC спочатку не робить суттєвої різниці в дальності або вертикальній траєкторії різниця.
І чим світліша стріла, тим швидше вона летить і не падає настільки сильно до цілі (особливо важливо для світильників Schätz у 3D-турнірах з невідомими відстанями;-).
- Чим важча стріла, тим простіше вона стає.
- Лук стає ефективнішим, спокійнішим і тихішим.
FOC також визначає, де знаходиться передній «вузол коливань» стрілки.
Вузол коливань з дуже легким наконечником, невеликий FOC
Вузли коливань з важкими загостреними, великими FOC
Якщо стрілка встановлена в коливанні (відпуск пальця,.), Вона коливається навколо 2 уявних осей, які розташовані на палиці на ј та ѕ довжини. Оскільки наша стрілка не має рівномірного розподілу ваги, важкий наконечник змістить передній вузол вібрації дуже сильно вперед. Це означає, що кінчик стрілки більше не відхиляється так сильно від центру траєкторії польоту при розмахуванні, і група стає ближче. Тому доцільно рухати FOC якомога далі вперед, особливо на короткі відстані, де стрілка ще не дуже стабілізувалась.
Що також сприяє швидкому заспокоєнню валу, це неоднорідна вібраційна поведінка матеріалу валу.
Природне коливання завжди складається з частоти, яка є специфічною для генератора. Це означає, що він коливається на типовій частоті і не зупиняється знову найближчим часом. Давайте тепер уявимо собі генератор, який має іншу власну частоту в одному напрямку коливань (амплітуді), ніж у протилежному напрямку. Тоді система не може розгойдуватися, оскільки вона, в кращому випадку, наполовину в резонансі. Це досягається завдяки матеріалам з наповнювачами - наприклад, вуглецем. Вуглецеві волокна вступають у свої права при витягуванні, а смоляна матриця при натисканні - обидва з різними властивостями. Алюмінієво-вуглецевий композит іде краще.
Стовбур має порівнянний, додатковий ефект, який спричиняє неоднорідну вібраційну поведінку по довжині стовбура.
Якщо я хочу стрілу з плоскою параболою, прощаючу і все ще добре згруповану, то я повинен використовувати тонкий алюмінієво-вуглецевий вал, перегороджений великими канавками і конусоподібний, загострений наконечник невеликої ваги.
Тут мені потрібна лише швидка стріла при поперечному вітрі. Тому верхню вагу можна вибрати вищою на користь хороших груп.
Чим швидше стрілка заспокоюється, тим швидше і точніше вона пролітає.
ГВИНТОВА НАКАЗКА АБО КЛЕЙКА
Іноді спостерігається тенденція до вкручуваних наконечників, через сезон знову використовуються клеєні наконечники.
На жаль, на це питання принципово відповісти не можна.
Ви повинні зважити, що ви хочете з цим робити.
Швидка зміна без інструментів
Дуже легко накласти верхню вагу та FOC
При необхідності можна викрутити, якщо при стрільбі по дереву острівець занадто тугий
Краща концентричність та концентричність завдяки більшій довжині напрямної та меншій точці допуску
Лише частина - часто дешевша
Менша концентричність, оскільки допуск на вставку вала та наконечник вставки збільшується
Якщо наконечник зігнутий, зазвичай потрібно також замінити зігнуту вставку
Швидка заміна можлива лише за допомогою інструментів та правильного клею
Звідси громіздка настройка стрілок
Ціль або якщо установка відома
КЛЕЮЧИЙ
Хто цього не знає: ти стоїш на курсі, стоїш у висувній, фіксуєш внутрішнє вбивство, відпускаєш і ... стрілка видає дуже нездоровий шум?
Звідки це береться? Чи цього можна уникнути?
Відповідь на це - рішуче так і ні.
Труїзм: Зустріти
. на жаль, не завжди допомагає. Хто ще не бачив залізного стрижня, застряглого в 3D-тварині або позаду нього, або старої точки на диску?
Ефект такий самий, як ніби стріла відскочила від каменю. Стрілка поставляється з приблизно 200-300 кадрів в секунду, що відповідає 60 - 90 метрів/секунду, або більш чітко 220 - 330 км/год.
Розподіл ваги в стрілці є приблизним
