ВСТАНОВЛЕННЯ ТВ-ПРИЙОМУ, МІНІ Спільнота з розподілом у 3 ЖИЛИЩАХ - Електроніка сьогодні
Ось система телевізійного прийому, яка розподіляє сигнал до 3 сусідніх будинків, використовуючи недорогу схему програми
1. ПОЧАТКОВА ТЕМА
Відповідно до запиту бенефіціара, система повинна була приймати в місці, розташованому на відстані близько 20 км від Бухареста, і мати можливість розподіляти сигнал на 4 телевізори, 2 розташовані в одному будинку і 2, розташовані в різних будинках на відстані близько 40 метрів. Також вимагалося, щоб система була мінімальною з точки зору компонентів та ціни, не знижуючи якості обладнання та прийому.
2. АНАЛІЗ ПРИЙОМУ І ВИБІР ОБЛАДНАННЯ
Згідно з аналізом місця розташування приймальної антени було встановлено необхідність виготовлення анкерного стовпа розміром не менше 15 метрів для подолання перешкод, що перешкоджали видимості в напрямку передавачів. Крім того, початкові вимірювання визначали канали, які можна приймати, і напрямки до передавачів.

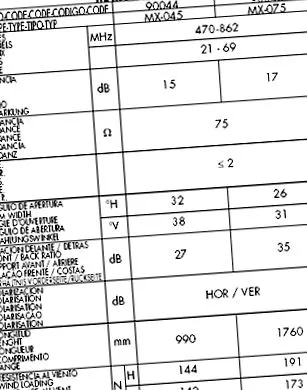

Враховуючи, що прийом усіх цих каналів здійснюється з відповідного місця, під кутом 30 градусів, а в напрямку до кінцівок приймаються більш сильні канали: 34, 51 та 31 відповідно, одна високошвидкісна антена з високим коефіцієнтом посилення та ширший кут відкриття.
У таблиці нижче перелічені прийняті канали та рівень, виміряний за допомогою антени, встановленої на 15-метровому стовпі із середнім націлюванням.
На малюнку нижче показаний модуль BR - 105.
Деякі технічні дані:
• прийняті діапазони каналів UIF 21 - 69;
• посилення 14 дБ у всій смузі з нерівномірністю менше 2 дБ;
• коефіцієнт шуму менше 1,5 дБ;
• джерело живлення при + 12В, споживання 7мА;
• вбудований шлейф адаптера 300/75 Ом.

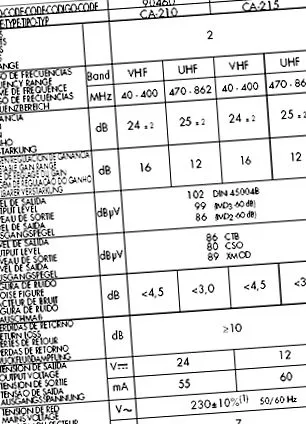

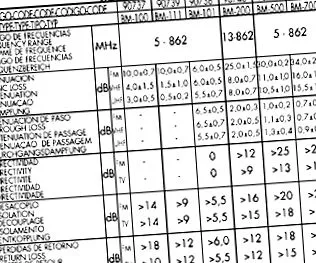

Далі сигнал підсилюється внутрішнім підсилювачем типу CA - 215, який забезпечує сигнал для 4 телевізорів. Цей підсилювач також забезпечує дистанційне живлення попереднього підсилювача BR-105. На рисунку 3 показаний модуль CA-215 та основні технічні характеристики (Таблиця 2).
Використовується коаксіальний кабель типу RG - 6 21Ват. А. з максимальним загасанням на 800 МГц 19,6 дБ на 100 метрів.
Рівні сигналу, виміряні у користувачів, такі:
Як видно, є значні відмінності в сигналі, в основному, завдяки рівням прийому в антені, а також ослабленню коаксіального кабелю. Незважаючи на це, ніяких проблем з інтермодуляцією не було, оскільки використовувались якісні телевізори, які добре працюють на великому пляжі. Виміряне співвідношення сигнал/шум коливалося між 36 дБ для каналу 38 і 47 дБ для каналу 34. Якби різниця рівнів породила настирливі інтермодуляції, відбивач FR-401 використовувався б для балансування каналів, знижуючи рівень до 4 каналів. сильніше.
ЗАКЛЮЧНІ ВИСНОВКИ
Рішення використання однієї широкосмугової антени та широкосмугового підсилювача є компромісним рішенням, але заплачена ціна є незрівнянно нижчою, ніж у випадку громадської станції з 7 налаштованими каналами. Вартість установки становить близько 300 доларів, включаючи ПДВ. Половину цієї суми складала конструкція кріплення антени.
