Фундаменти - це опора, основа кожної будівлі. Вони несуть навантаження конструкції і розподіляють її на більш м’який грунт. У випадку глибоких фундаментів це можна зробити або плоско з фундаментною плитою, або з центром як точковий або стрічковий фундамент. Але основа не просто повинна бути стабільною. У той же час він також повинен захищати стіни фундаменту від холоду, морозу та вологи, тобто знаходити неморозний фундамент.
Навантаження на будівлю завжди повинно нести ретельно виконаний фундамент. Як виглядає фундамент, залежить від статики будинку. Якщо, наприклад, основне навантаження несуть колони, для цього потрібен точковий або одинарний фундамент. Якщо, навпаки, навантаження переноситься на стіни, закладається стрічковий фундамент. Залежно від характеру грунту, фундаментна плита також може бути виконана як несуча фундаментна плита.
Нижня плита

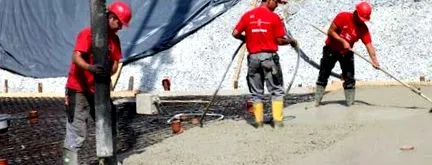

Комплексне планування і ретельні роботи обов’язкові для плити перекриття. Це повинні робити професіонали. Фото: готовий льох Глаттхаара
Односімейні будинки, які не мають підвалу на бетонних плитах перекриття встановленої якості. Вони містять сталеві армуючі сітки та канали для водопостачання, каналізації та електричних систем. Їх статика повинна бути розрахована, саме тому таке планування належить архітектору або інженеру-будівельнику. Він створює креслення конструкції, план фундаменту та визначає такі критерії виконання, як товщина або необхідна якість бетону. Перш ніж бетонники зможуть залити фундамент, геодезист повинен визначити його точне місце розташування на будівельній ділянці.
Досвідчені майстри-майстри також можуть допомогти у господарських будівлях, таких як окремі гаражі, сараї або садові будинки. Як це зробити, показано в нашій статті на тему «Виготовлення фундаменту для гаража самостійно».
Точковий фундамент
Той, хто приймає рішення про встановлення опорних основ в бетоні при будівництві огорожі, повинен спочатку залити точковий фундамент. Фото: Стеффен Малищик
Точкові основи або дуже прості, або дуже вимогливі. Один із найвищих хмарочосів, Бурдж-Халіфа в Дубаї, стоїть на бетонних палях, які сягають глибини до 70 метрів. Венеція, практично побудована на воді, також відпочиває на палях. З іншого боку, для навісу для автомобіля достатньо шести-восьми сталевих анкерів, які вбудовуються в круглу або квадратну бетонну основу і підтримують стовп. Для цього зазвичай достатньо викопати шнеком або лопатою ями глибиною не менше 80 сантиметрів і залити їх бетоном. Потім опорні балки навісу стоять на опорних стійках.
При будівництві огорожі більшість майстрів, що роблять своїми руками, заливають точковий фундамент, а потім закріплюють стовпи різними способами. У цій статті ми узагальнили методи закріплення закріплення.
Стрічковий фундамент
Простіше кажучи, стрічковий фундамент відповідає плану поверху будинку. Фото: Eléonore H - fotolia.com
Найпоширенішими в німецькій будівельній галузі є стрічкові фундаменти. Правильно розкладені, вони залишаться міцною, стабільною підструктурою протягом десятиліть. Фундамент просто заливається у вигляді смуги. Потім на ній стоять несучі стіни. Як варіант, ненесуча плита підлоги підлоги також може спиратися на стрічковий фундамент.
Інженер-будівельник також повинен розрахувати ширину фундаменту, якість бетону та арматуру для стрічкових фундаментів. Однак перевага цього типу фундаменту полягає в тому, що він розміщується лише під несучими стінами. План фундаменту, який графічно показує хід смуг фундаменту, відповідає плану поверху споруджуваної будівлі.
Вимоги до стрічкового фундаменту
Як саме повинен виглядати стрічковий фундамент, тобто наскільки він буде глибоким і широким та скільки арматурних стержнів, залежить від ваги будинку, плану поверху та існуючої будівельної ділянки.
Інженер-будівельник розробляє для цього план. Однак всебічний стрічковий фундамент, який сидить під зовнішніми стінами будинку, часто виконує ще одне завдання: він повинен захищати будинок від пошкодження морозом. Тому стрічкові фундаменти по суті відповідають двом вимогам:
1. Вимога: Фундамент повинен бути достатньо стійким.
Такий посилений стрічковий фундамент був би негабаритним для легкого сараю для інструментів. Фото: wittybear/fotolia.com (зліва), imago/imagebroker (праворуч)
Це легко сказати, але це означає, що будівельники (включаючи залучених жінок) повинні звертати увагу на класи армування та якості бетону. Перші можна опустити, якщо конструкції дуже легкі, наприклад, дерев’яні навіси або садові сараї. Тут часто буває достатньо простої базової плити.
У разі важких конструкцій або довгих стін доцільно додати арматуру. Складається із залізних прутків, які проходять вертикально та горизонтально та пов’язані між собою обв’язувальним дротом. З цією метою зазвичай використовується сталь для воріт, яку також називають арматурною, і її можна впізнати по окружних гофрах. Окремі стовпи досить дорогі; Як правило, двометровий стовп діаметром десять міліметрів коштує в будівельному магазині близько 3,50 євро, а готові килимки на два квадратні метри близько 11 євро.
Еластичні фундаменти для приватних будівельних проектів зазвичай виконуються в класах міцності бетону C25/30. Вказівка, яка зазвичай міститься на бетонному мішку.
Друга вимога: Смугові фундаменти повинні бути закладені без морозу
Щоб стрічковий фундамент був безморозним, він повинен сягати принаймні 80 сантиметрів у землю в цій країні. Графіка: build.de
З глибини близько 80 сантиметрів температура землі в наших широтах ніколи не опускається нижче нуля градусів Цельсія, навіть у крижану зиму. Як результат, морозостійка фундаментна смуга повинна сягати щонайменше 80, а краще 100 сантиметрів вглиб землі. Це дозволяє уникнути моторошного удару морозу: якщо пластова вода збирається і замерзає під фундаментом, це може проштовхнути смуги фундаменту вгору з величезною силою. Це неминуче призведе до тріщин, здебільшого на кладці вище. Смугові фундаменти, які також не служать морозним фартухом, зазвичай мають меншу глибину.
Що стосується плит перекриття, також доцільно створити стрічковий фундамент як оплот проти морозу. Перед заливанням плити вздовж її зовнішнього краю викопується траншея шириною 30 сантиметрів, яка заливається бетоном. Ця окружна смуга фундаменту може також поглинати силу від ваги зовнішніх стін, але в першу чергу призначена для захисту від морозу - саме тому вона отримала назву Морозний фартух.
Ізоляційні елементи стрічкових фундаментів служать постійною опалубкою на етапі будівництва. Фото: LohrElement E. Schneider GmbH
Повсюдно стрічкові фундаменти не обов’язково повинні бути утеплені, але максимально повна теплоізоляція зменшує теплові містки і зберігає тепло в будинку. Ця ізоляція, що контактує із землею (периметрова ізоляція), повинна бути водостійкою та гнилою, а також стійкою до тиску, щоб мати можливість витримувати тиск навколишнього грунту. Часто використовуються ізоляційні плити з екструдованого пінополістиролу (плити XPS).
Бетонуйте стрічковий фундамент самостійно
За допомогою стрічкового фундаменту можна створити основу для багатоквартирного будинку, а також для сараю для інструментів або садової стіни. Процедура подібна у всіх випадках.
Небезпека
Стрічковий фундамент можна - як плиту перекриття - забетонувати самостійно. Однак це може погіршити гарантійне зобов'язання подальших робіт та спричинити більші труднощі. Отже, якщо мова йде про основу власного будинку, клієнт не повинен економити гроші.
1. Планування
Більшість наборів для садових сараїв або сараїв для інструментів постачаються зі спрощеним планом фундаменту. Підкріплення, як правило, не потрібно. Фото: imago/Френк Мюллер
Кожному, хто купує набори, наприклад для альтанок, гаражів або садових будиночків, зазвичай надається план фундаменту, тобто креслення для виконання фундаменту. Той, хто вільно планує меншу будівлю, повинен дотримуватися трьох простих основних правил:
- Фундаментна стрічка повинна виступати на 80 сантиметрів у землю (без морозу).
- Смуга повинна бути ширше запланованої стіни.
- Арматурних клітин зазвичай достатньо для менших конструкцій; мати або арматурні прутки не потрібні.
| гравій Бетон: Через необхідну кількість ми рекомендуємо використовувати готовий бетон. Шнур Мейсона Плівка ПЕ Дерев'яні кілочки Матеріал опалубки можливо, штанги mobnier, арматурні килимки або клітки | Пластинчастий ущільнювач Ущільнювач бетону Духовний рівень лопата |
2. Виділіть місце
Блоки ліній позначають, де викопувати для стрічкового фундаменту. Фото: emy_badulescu - fotolia.com
Положення траншей фундаменту відповідає ходу кладки. Однак виїмка повинна бути ширшою, ніж стіни товсті. Якщо кладка має товщину 36 сантиметрів, готовий фундамент повинен бути не менше 45 сантиметрів в ширину.
Різноробочий може позначити хід траншеї кляровою дошкою та полегшити наступну роботу. Для цього в кути в землю забивають дерев’яні кілочки і з’єднують шнуром муляра. Шнур позначає лінію траншеї.
3. Видалення верхнього шару ґрунту та виїмка
Міні-екскаватор полегшує роботу, а також змушує засвічувати очі багатьох досвідчених майстрів, які роблять це самостійно. Фото: Bauherren-Schutzbund e.V.
Зараз у районі всього фундаменту майстри самостійно видаляють землю глибиною близько 20 сантиметрів. Верхній шар грунтового саду слід зберегти або знайти шлях до вдячного сусіда. Зрештою, він утворює родючий шар нашої землі і часто є лише глибоким проривом.
Подальша робота на валу не є вимогливою, але важкою. Це питання розсуду щодо того, яка довжина траншеї своїми руками віддає перевагу лопатам і картоплі або використовує міні-екскаватор. Багато будівельних магазинів здають їх в оренду за добовою ставкою від 120 до 150 євро.
4. Обстріли
Ті, хто працює точно з опалубкою, полегшують вирівнювання бетонної поверхні. Фото: wittybear - fotolia.com
У випадку дуже піщаних ґрунтів може знадобитися скріпити всі бічні стінки траншей дошками, щоб земля не сповзала вниз. Однак, як правило, достатньо огородити дошками або панелями опалубки лише верхній кінець смуг фундаменту. Це корисно з двох причин:
- Якщо верхній край фундаменту знаходиться приблизно на десять-15 сантиметрів над рівнем землі, дощову воду краще відводити.
- Якщо залитий фундамент обрамлений дошками, набагато простіше вирівняти його горизонтально і згладити поверхню.
5. Залийте фундамент
Тепер найпізніше ви можете розрахувати обсяг фундаментних траншей, щоб знати, скільки вам потрібно бетону. Оскільки його ще потрібно ущільнити, планується більше на десять-двадцять відсотків матеріалу.
На першому етапі бетон змішується між собою відповідно до інструкцій виробника. Його часто називають «заливанням фундаменту», але бетон ні в якому разі не повинен бути рідким, а навпаки вологим, щоб він міг добре ущільнюватися.
Менші кількості бетону можна змішувати у ванні або в бетономішалці, більші кількості можна доставити в готовому вигляді на будівельний майданчик. Фото: siamphoto - fotolia.com
Існує три варіанти виготовлення бетону:
1. Купуйте збірний залізобетон
Стандартний барабан автобетонозмішувача вміщує близько 7 м3 бетону, що відповідає вазі близько 15 т. Тож не варто вживати його в менших кількостях. Крім того, в’язкий бетон зазвичай можна лише відкинути, тобто не перекачувати з вулиці на будівельний майданчик.
2. Використовуйте готові суміші (сухий бетон) з будівельного магазину
Вони продаються в мішках по 25 кілограмів приблизно за три євро за мішок. Потрібно просто додати води.
3. Зробіть бетон самостійно
Можна доставити крупний гравій із розміром зерен близько восьми міліметрів. До цього додають лише цемент і воду. Змішувач цементу доцільний для більшості будівельних проектів, оскільки це значно полегшує та пришвидшує роботу.
Будівництво може тривати через 28 днів. Потім бетон затвердів. Фото: ivan_sabo - fotolia.com
Потім наполовину залийте готовий бетон у фундаментну траншею і ущільніть цей перший шар. Щоб створити однорідну масу, кілька разів засуньте лопату в рідкий бетон. Це дозволяє бульбашкам повітря виходити. Насипте другий шар трохи нижче рівня землі, також ущільніть його і очистіть поверхню рівномірно і гладко.
Якщо всебічний стрічковий фундамент використовується лише для запобігання замерзанню будівлі, армування не потрібно або дуже мало, залежно від ситуації монтажу та статики. Якщо планується армування, його слід повністю закрити бетоном.
При будівництві будинку заземлюючий ремінь для заземлення лінії електропередач та водопроводу також повинен бути прокладений в викопаній фундаментній траншеї перед заливанням його бетоном.
На затвердіння бетону зараз потрібно близько чотирьох тижнів. Тільки тоді він може бути повністю заряджений. У спекотну погоду фундамент слід обприскувати водою протягом перших трьох-чотирьох днів, щоб він не затвердів і передчасно не висох на поверхні.
Відео підсумовує, як простий стрічковий фундамент можна зробити самостійно.
Економічний у матеріалі, більш складний у виготовленні: вартість стрічкового фундаменту
Витрати на стрічкові фундаменти важко узагальнити, оскільки лише статика показує, скільки фундаментів потрібно в якій конструкції. Без стрічкових фундаментів плита перекриття повинна була бути виконана як несуча фундаментна плита з відповідною кількістю бетону та арматурного заліза. З іншого боку, витрати, які для цього економить стрічковий фундамент, доводиться витрачати на більш складні розкопки. Будівельник може заощадити гроші за рахунок власного внеску. Але лише з великою кількістю часу та платою за оренду міні-екскаватора.
