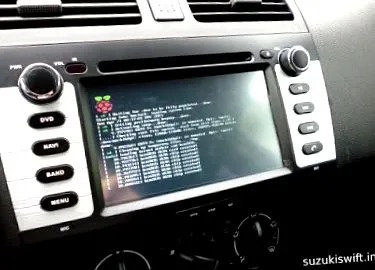

Ви напевно стикалися з тим чи іншим проектом розміщення Raspberry-Pi в машині з РК-екраном.
Можливо, у вас була можливість ознайомитися з навчальним проектом "Автомобільний комп'ютер із сенсорним екраном Pi".
Один автомобіль = 12 В. НЕВИДИМО!
Дійсно, ідеальна напруга автомобіля становить 12 В. Принаймні це оптимальна напруга акумулятора. Це також технічно прийнятний середній показник з точки зору електричного поля в автомобілі.
Однак у реальному житті ця напруга електричної системи нашого автомобіля є майже не стабільною. у вас можуть виникнути великі перепади напруги (приклад - запуск, запуск енергоємної ланцюга), періодичні перенапруги, що перевищують 20 вольт (наприклад: понижена передача та перевищення швидкості двигуна). паразитні піки, що перевищують 60 вольт. а іноді навіть мікроінверсія полярності (система дії/реакції) залежно від обставин.
Не дарма кваліфікована торгівля автомобільний електрик! Це порівняно складна тема, яка виходить далеко за рамки "машина безперервна 12В"!
У цьому випадку ми займаємося електронікою/ІТ, і на нашому рівні зміна напруги в 5 вольт вже вдвічі перевищує напругу живлення Raspberry-Pi.
Коливання напруги вже не круте. але майте на увазі, що паразити (шум) в ланцюзі живлення є легіоном.
Ось декілька графіків напруги на автомобільній схемі, зафіксованої осцилографом (червоний графік) у різних ситуаціях. Мінливість тесту чітко присутня.
Це напруга, виміряна на клемах соленоїда під час стартової фази. отже, це також напруга в транспортному засобі. (Дивіться повне джерело тут)
Тому не з лінійним регулятором напруги L7805 та деякими потужностями ми отримаємо відповідну напругу для нашого Raspberry-Pi.
Автомобільні електрики будуть поблажливо ставитись до цього вступу, я добре знаю, що використовую ярлики. Будь-яке джерело додаткової інформації вітається. Як правильно живити ваш Pi?
Опція «зроби сам» - запальничка USB
Я б сказав, що першим рефлексом часто є підключення до прикурювача з використанням USB-штекера.
Рідкісні ті, які пропонують вихід на 2 А, і, загалом, це імпульсні джерела живлення постійного та постійного струму середньої якості. насправді не розроблений для заряджання 1А безперервно протягом годин (що буде нашим практичним випадком)
Обмеження матеріалу: Ми повинні пам’ятати, що навіть якщо регулятор постійного і постійного струму дуже малий і ефективний (тому розсіює мало тепла), є чудеса, яких він не може досягти за такий малий розмір.
Апріорі, це не такий матеріал, який використовується для забезпечення бортового комп’ютера вашого автомобіля.
Отже, не обов'язково найбільш підходящий варіант для забезпечення стійкої потужності для вашого Pi.
Варіант, що вивчається для промисловості/автомобілебудування
Olimex створює нано-комп’ютерні та мікроконтролерні карти, що широко використовуються в промисловому світі. і коли я кажу промисловий, це навіть у гірничих машинах!
Отже паразити, шум, конструкції, несприйнятливі до паразитів. це їхня область знань.
Отже, коли Olimex вирішує зробити джерело живлення від 36 до 5 В (або 12 В), це справді варто вивчити.
| Регулятор 36 В до 5 або 12 В постійного струму |
