Від виробництва до доставки

Кожен проект відрізняється, і CLIMESPACE прагне запропонувати Вам спеціальну пропозицію відповідно до Вашого сайту (типу занять, розміру тощо) та власних потреб у охолодженні. За допомогою простого інструменту моделювання з’ясуйте, яка потужність відповідає вашим потребам, які переваги має підключення до охолоджувальної мережі та наскільки це рішення ефективніше, ніж система автономних установок.

Оптимальна потужність контракту для вашого сайту:

Приблизне річне споживання енергії:

Розрахункове річне об’ємне споживання:

Зменшення контрактної потужності

Уникає споживання електроенергії

Уникнути викидів CO2

Плата за обслуговування та поновлення, включена в підписку

Потрібна площа для кімнати CLIMESPACE

Зменшення споживання води

Скорочення використання холодоагентів

Аутсорсинг ризику легіонел

Примітка: ця інформація надається вам лише для ознайомлення і не підпадає під будь-які договірні зобов’язання; щоб отримати пропозицію та точну оцінку, ми запрошуємо вас зв’язатися з Climespace

Оцініть свою відстань до міської холодильної мережі за допомогою кнопки пошуку на карті

Зачекайте, поки карта завантажується, поки не з’явиться графік мережі.

Міська мережа охолодження, також називається міською енергетичною мережею охолодження, складається з колективного обладнання для виробництва та розподілу охолодженої води. Його розвиток базується на об'єднанні потреб у охолодженні паризьких будівель. Це важливий інструмент для міське планування до послуг громад, які займаються енергоефективністю та боротьба зі зміною клімату.

Міська холодильна мережа

Міська холодильна мережа (RFU) дуже успішна серед плановиків та міст, які бажають реалізувати політику енергетичного контролю та зменшення викидів парникових газів (ПГ). Отже, RFU за своєю природою інфраструктури тісно пов'язані з муніципальним або міжмуніципальним міським розвитком.

У Парижі за допомогою CLIMESPACE охолоджуюча вода виробляється холодильними установками і розподіляється по трубах, що обслуговують будинки, обладнані станціями доставки. Кожна будівля споживає кількість енергії для охолодження, необхідну для її охолодження. Охолоджувальна мережа працює в замкнутому контурі з двома трубами: одна для транспортування охолодженої води при температурі 5 ° C до користувачів, інша для повернення води при температурі 15 ° C до виробничих установок.

Отже, мережа реалізує три основні елементи

Виробничі заводи

Дистрибуційна мережа

Станції доставки

Принцип роботи міської холодильної мережі

Виробництво та зберігання

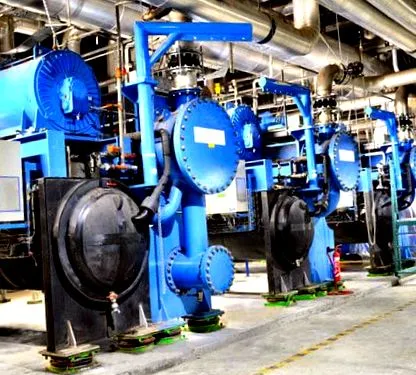

Установки для виробництва охолодженої води складаються з холодильних установок, які охолоджують охолоджену воду в розподільчому контурі від 15 ° C до 5 ° C. Вони також складаються з іншого обладнання, такого як насоси, електрообладнання та регулятори.

Відкрийте для себе заводи з виробництва енергії охолодження Міської холодильної мережі

Філармонія

Паризька філармонія та CLIMESPACE об’єднали зусилля у 2011 році для вивчення рішення щодо холодопостачання та встановлення електростанції в підвалі виконавського залу. Будівництво цього нового виробничого підрозділу являє собою подвійну можливість мати можливість розвивати нову мережу в районі Віллет та працювати в довгостроковій перспективі з мережею Париж-Північний Схід для загального підключення до 12 МВт. У цьому секторі Cité de la Musique вже підключений до мережі CLIMESPACE (800 кВт).

Обер

Електростанція Auber, інтегрована в станцію RER A, була введена в експлуатацію в 2009 році. Ця електростанція дозволяє задовольнити зростаючий попит на потреби в охолодженні в центральному діловому районі Парижа. Створення цієї електростанції в самому центрі жвавої станції могло бути можливим лише завдяки об'єднанню технічних районів з RATP. Розташування цього заводу зробило завершення будівництва цієї ділянки особливо складним: наявність метро, перевезення обладнання залізничним транспортом та вночі тощо.

Опера

Введена в експлуатацію в 1994 році, ця електростанція розташована в підвалах Galeries Lafayette. Потужність цієї установки зарезервована для виробництва охолодженої води. Він включає 9 холодильних установок та сховище льоду. Завод Opera має систему охолодження з використанням повітряних градирень.

Зірка

Електростанція Etoile встановлюється з 1999 року в підвалах будівлі SCOR, розташованої на проспекті Клебер. Результат трансформації автономного виробничого підрозділу пов'язаний з мережею Центру. Цей завод охолоджується повітряними градирнями, оснащеними паровими батареями проти шлейфу, і є частиною сценаріїв управління виробництвом у пікові періоди та спекотну погоду. В даний час завод знаходиться на ремонті до літа 2019 року.

Токійський палац

Розташована у підвалі Токійського палацу, ця рослина має безліч переваг. Близькість Сени дозволяє, по суті, обійтися градирнями. Це сприятливе місце для впровадження електростанції, що охолоджується водою із Сени, дозволило уникнути будівництва близько сотні незалежних установок та стільки ж градирень. Таким чином, навколишнє середовище, як з точки зору якості повітря, так і архітектурної естетики цього виняткового району, зберігається. Завдяки, зокрема, антресольній установці, електростанція займає 2200 м2 у підвалах Палацу де Токіо, які були створені розкопками початкового простору для повзання з відновленням цивільного будівництва. Таким чином, музей, присвячений сучасній творчості, зміг зберегти та використовувати всі його благородні поверхні. Цей пристрій включає вісім холодильних установок загальною потужністю 52 МВт при 0,7 ° C. Основними активами ділянки є відсутність шумового забруднення завдяки специфічній ізоляції, відсутність візуального впливу під час експлуатації завдяки використанню води із Сени, відсутність додаткового трафіку, створюваного роботою сайту, та відсутність архітектурна модифікація палацу Токіо.

Канада

Вісім холодильних установок встановлені в балоні діаметром 19 метрів і глибиною 29 метрів і охолоджуються водою із Сени. Насосна станція циркулює воду із Сени через п’ять пластинчастих обмінників після фільтрації. Цей первинний контур охолодження не піддається впорскуванню хімічних речовин. Потім вода з контуру вторинного охолодження охолоджує холодильні установки. Вісім холодильних установок із загальною холодильною потужністю 52 МВт розділені на чотири лінії двох груп, встановлених на двох рівнях. Дві групи однієї лінії працюють послідовно: температура води знижується з 10 ° C до 6 ° C у першій групі, потім з 6 ° C до 2 ° C у другій групі, температура подається в мережу. Не використовуючи градирні, ця установка уникає споживання та очищення 300 000 м3 питної води на рік. Він не утворює ніякого парового шлейфу та усуває будь-який ризик поширення бактерій, таких як легіонелла.

Зали

Побудований у 1978 році, спочатку він мав на меті забезпечувати енергією охолодження та аварійною електроенергією Форум де Халлес. Сьогодні ця установка пов’язана з мережею CLIMESPACE Center і сприяє постачанню охолодженої води, необхідної нашим споживачам. Капітальний ремонт був проведений між 2004 і 2008 рр. Електростанція Les Halles тепер має потужність 42 МВт, що подається 10 холодильними установками та холодильним накопичувачем енергії. Крім того, ця установка має особливість виробляти захисну електроенергію для 2 окремих електричних мереж: Forum des Halles, Музей Лувр. Ця енергія забезпечується 5 генераторами.

Вежа Мобурга

Розташована на останньому рівні автостоянки, ця установка складається з 13 басейнів, що дозволяють загально зберігати 12000 м3 крижаної води. Цей об'єм еквівалентний енергії 90 МВт-год. Вода зберігається при температурі 3 ° C.

Берсі

Встановлена в 1993 році в 12 окрузі поруч із Ліонським вокзалом, ця електростанція постачає східну мережу, відому як мережа Берсі. Він був створений для забезпечення зони Париж-Ріве-Гоше (зона розвитку, розташована в 13-му окрузі Парижа, навколо Національної бібліотеки Франції). Встановлена потужність становить 44 МВт завдяки 7 відцентровим холодильним установкам. Рослина Берсі, як і рослини Канади та Токіо, охолоджується водою із Сени.

Центр управління

Щоб забезпечити безперервне постачання холоду та для більшої безпеки, електростанціями, розподільчою мережею, станціями доставки керують з диспетчерського центру з людською присутністю цілодобово. Концентровані технології сприяють постійному вдосконаленню енергоефективності. Понад 700 станцій доставки спілкуються в режимі реального часу, а 115 000 пунктів моніторингу пов'язані з інструментом моніторингу.

Зберігання енергії

Зберігання дає можливість реагувати на випадкові та великі запити щодо охолодження.

Вночі, оскільки потреби в охолодженні нижчі, ніж вдень, холодильні установки продовжують працювати, щоб виробляти енергію охолодження, яка зберігається в басейнах. Вдень ці сховища використовуються для покриття пікового попиту.

Енергія охолодження може зберігатися у двох формах: крижана вода або лід. Останнє є більш вигідним, оскільки дозволяє зберігати більше енергії в заданому обсязі.

Розташована на останньому рівні автостоянки, ця установка складається з 13 басейнів, що дозволяє зберігати загалом 12000 м 3 крижаної води. Цей об'єм еквівалентний енергії 90 МВт-год. Вода зберігається при температурі 3 ° C.

Він може зберігати 320 м 3 льоду, що еквівалентно 20 МВт-год.

Завод має сховище льоду, еквівалентне 30 МВт-год.

Розподіл

Енергія охолодження, що виробляється заводом, розподіляється в кожній підключеній будівлі за допомогою сітчастої мережі. Основна мережа, мережа Центрів, поширюється на серце Парижа (1-й, 2-й, 7-й, 8-й, 9-й та 16-й округи). Друга мережа, названа мережею Берсі, обслуговує 12-й та 13-й округи.

83 км мережі

Вся охолоджувальна мережа складається з двох окремих труб, одна подає холодну воду до розподільчих станцій у приміщеннях споживачів, інша - для повернення нагрітої води на виробничі установки. Температура охолодженої води, що розподіляється по вихідній трубі з виробничого блоку, коливається від 1 до 4 ° C. Повернення води повертається між 12 і 14 ° C.

Повністю під землею мережа слідкує за санітарними спорудами Парижа або проходить під дорогами загального користування. Мережа та взаємопов’язана мережа підлягають регулярним і щоденним операціям контролю. Він пропонує велику гнучкість використання та безпеку послуг для всіх клієнтів.

Нагляд

Доставка

Холод доставляється користувачам через з'єднання, що здійснюється до структуруючої розподільчої мережі, і передається у вторинні установки будівлі через станцію доставки. Крижана вода в основному використовується для кондиціонування та охолодження будівель.

Підстанція відповідає приміщенню, де розміщується станція доставки, тобто всі пристрої, які передають охолоджену воду з розподільчої мережі у вторинну мережу користувача.

Роль станції доставки полягає в перенесенні фригорів з первинної рідини у вторинну (шляхом обміну). Він адаптує потік для регулювання температури на виході та температури вторинного повернення до потреб різних користувачів. Енергія охолодження та спожитий обсяг враховуються на станції доставки.

Станція доставки замінює всі установки, необхідні для самостійного виробництва холоду, холодильних установок, насосів, повітряних градирень ... Станція доставки є компактнішою, ніж автономна установка, тому заміна може бути виконана в будь-якій будівлі вже оснащений автономним виробництвом.

Станції доставки, встановлені в будинках наших споживачів, "підключені" та повністю автоматизовані.

Якість послуги CLIMESPACE тепер доступна офісним або роздрібним магазинам біля підніжжя будівель, завдяки пропозиції, пристосованій для споживачів, потреби в охолодженні яких менше 120 кВт.
