Chieftec Power Smart 550 випробуваний - час витримки та час, ведення домашнього господарства (49)
Час затримки

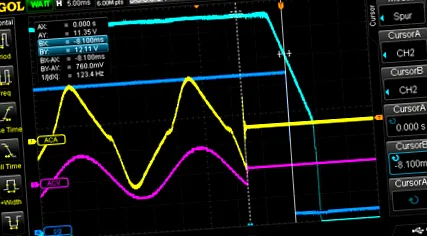

Час затримки - це час, коли блок живлення все ще може подавати достатньо струму, якщо на вході відбувається переривання живлення. Як і невеликий буфер, блок живлення може компенсувати короткочасні коливання або відмови енергії. Стандарт ATX визначає мінімальне значення 16 мілісекунд для цього часу витримки. Якщо дотримуватись часу витримки, часто роблять економію, оскільки для цього потрібні більші і, отже, дорожчі конденсатори. Дешеві джерела живлення, як правило, падають нижче необхідних мінімальних вимог.
Час витримки Chieftec Power Smart становить лише 8,1 мс, на жаль, значно нижче стандарту ATX у 16 мс. Сигнал належного живлення блоку живлення вимикається майже точно, коли напруга опускається нижче порогового значення 12 В.
Час зростання напруги під час увімкнення - повне навантаження
Час підвищення напруги описує параметри поведінки напруг при увімкненні блоку живлення. Напруги повинні зростати в межах 0,2 мс - 20 мс з номінальних 10% до меж регулювання. Має відбуватися м’яке і безперервне збільшення від 10 до 95% кінцевої точки напруги. Плавне ввімкнення вимагає, щоб крива мала позитивний нахил в межах 10-95% і знаходилася між 0В/мс та [Vout, номінальний/0,2] В/мс. Для всіх сегментів 5 мс в межах 10-95% нахилу проведена лінія між кінцевими точками сегмента повинна мати нахил, більший або дорівнює [Vout, номінальний/20] В/мс.
Ми проводимо це випробування при повному навантаженні, оскільки саме тут напруга зазвичай зростає найповільніше. Напруги блоку живлення зростають дуже регулярно і швидко в правильному порядку. Час наростання напруги 12 В становить лише 7,35 мс, часу 3,3 В - 3,05 мс, а 5 В - 2,95 мс.
Час зростання напруги під час увімкнення - перевантаження
Ми повторюємо той самий тест, який ми проводимо при повному навантаженні, в умовах перехресного навантаження. У ситуації перехресного навантаження джерело живлення повинно запускатися без будь-яких проблем з ≤ 0,1 А на 12 В (або комбінацією 12 В1 та 12 В2) та навантаженням 0-5 А на лінії 3,3 В та/або 5 В. Звичайно, також слід дотримуватись умов часу підйому. І тут, окрім невеликих коливань в рельсі 12 В, ми спостерігаємо дуже регулярне і швидке збільшення.
Включення часу
Час включення описує час від увімкнення блоку живлення (сигнал PS-On на низькому рівні) до моменту часу, коли напруги знаходяться в межах регулювання, зазначеному в специфікації ATX. Час включення повинен бути менше 500 мс. Однак рекомендується час менше 200 мс. При 71,6 мс час увімкнення джерела живлення значно нижче рекомендованих значень.
Затримка живлення
Затримка спрацьовування живлення описує час від моменту, коли напруги блоку живлення знаходяться в межах регулювання, до моменту, коли сигнал Power OK перемикається з низького на високий рівень, що вказує на готовність блоку живлення Затримка живлення OK повинна бути між 100 і 500 мс. Рекомендується діапазон від 100 до 250 мс. З затримкою 285 мс джерело живлення працює на звичайному рівні.
Пусковий струм
Пусковий струм блоку живлення тісно пов’язаний із терміном служби блоку живлення, а також з його зручністю для користування. Потужні джерела живлення із занадто високим пусковим струмом можуть швидко спрацьовувати в запобіжнику. Перш за все, при кожному його включенні в блок живлення закачується невеликий «ураження електричним струмом», що призводить до швидшого старіння компонентів. Тому хороші джерела живлення мають обмежувач пускового струму, що надзвичайно важливо, особливо для великих джерел живлення.
Піковий пусковий струм золота Leadex II становить 43,2 А, і це триває близько 2,5 мс.
