Для того, щоб відповідати галузевим нормам щодо вмісту кисню та допустимого рівня оксиду металу в живильній воді, потрібно майже повне видалення кисню. Цього можна досягти лише ефективною механічною деаерацією, доповненою належним чином керованим редуктором кисню.
Деаерація здійснюється за такими принципами: розчинність будь-якого газу в рідині прямо пропорційна парціальному тиску газу на поверхні рідини, зменшується із збільшенням температури рідини; Ефективність видалення поліпшується, коли газ і рідина сильно змішуються.
Деаерацію можна здійснити за допомогою фізичних засобів, таких як термічні дегазатори або вакуумний дегазатор або один хімічні засоби такі як редуктори кисню (очищення) або каталітичні смоли. мембранні підрядники все частіше працевлаштовуються. Вуглекислий газ часто видаляється за допомогою фізичних засобів.
Призначення дегазатора - зменшити розчинені гази, особливо кисень, до низького рівня та покращити теплову ефективність установки за рахунок підвищення температури води. Крім того, вони дозволяють зберігати воду та забезпечують належні умови всмоктування насосів живильної води.
Дегазатори тиску можна класифікувати на дві основні категорії: тип лотка та тип розпилювача.

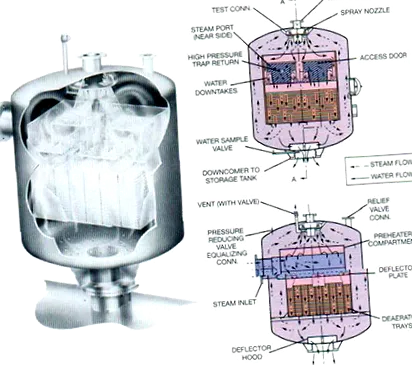

теплові дегазатори пластинчастого типу складаються з оболонки, форсунок для розподілу та дифузії води, колонки лотка та захисної стінки між резервуаром. Резервуар виготовлений з низьковуглецевої сталі, але нержавіюча сталь, більш стійка до корозії, використовується для обприскувачів та інших деталей.
Вхідна вода розпорошується в атмосферу пари, де вона нагрівається до декількох градусів температури насиченої пари. Більшість газів, що не конденсуються (переважно кисень і вільний діоксид вуглецю), викидаються в пару при розпорошенні води в установку. Ущільнення запобігають повторному забрудненню води в колонках лотка газом від розпилювача. Вода опускається з лотка на лоток, розкладаючись на дрібні крапельки, які контактують з надходить парою.
Пара нагріває воду до температури насичення пари і видаляє останні сліди кисню. Потім зневілена вода потрапляє у сховище, де пароізоляція захищає її від повторного забруднення. Зазвичай він зберігається в окремому резервуарі.
Пара надходить у деаератор у відсік лотка, стікає вниз через колони паралельних лотків. У цій ділянці конденсується дуже мала кількість пари, коли температура води підвищується до температури насичення пари. Решта пари каскадом проносить над водою. Перш ніж вийти з відділення лотка, пара циркулює між оболонкою і стінками через дифузійну секцію. Більша частина пари конденсується і стає частиною дегазованої води. Невелика частина цієї пари, яка містить неконденсований газ, що виділяється водою, видаляється. Дуже важливо, щоб ця вентиляція проводилася постійно, інакше деаерація буде неповною. Пара, що протікає через колони лотка, може бути поперечним, одночасним або протиточним з водою.
розпилювач термічного дегазатора складаються з оболонки, підпружиненого запобіжного клапана, конденсаційної секції прямого контакту та котла для остаточної дегазації; корпус повинен бути з низьковуглецевої сталі, дифузійні клапани та конденсаційна секція - з нержавіючої сталі. Вхідна вода розпорошується в атмосферу пари і нагрівається до низького ступеня температури насичення пари. Більшість неконденсованих газів викидається в пару, і гаряча вода падає з ущільнювачів води і стікає в нижню секцію котла. Вода змітається великою кількістю пари і нагрівається до температури насичення, що панує в цей момент. По мірі збільшення водяної пари в котлі, дегазована вода на кілька градусів нижче температури насичення через незначну втрату тиску. Таким чином утворюється невелика кількість випаровування, що полегшує виділення розчинених газів. Дегазована вода переливається з парового котла в секцію зберігання.
Пара потрапляє в деаератор збоку і стікає в котел. Після вливання в котел, він переходить у відсік для підігріву для нагрівання води, що надходить. Більша частина пари конденсується в секції розпилення, щоб стати частиною дегазованої води. Невелика частина газів видаляється в атмосферу для видалення неконденсованих газів.
Вакуумна дегазація застосовується при температурах нижче температури атмосферного кипіння для зменшення швидкості корозії у водорозподільних системах. У систему подається вакуум, щоб довести воду до температури насичення. Обприскувачі розбивають воду на дрібні частинки, що сприяє видаленню газів та вентиляції вихлопних газів. Вода потрапляє через форсунки і потрапляє через колони, що містять кільця Рашига. Таким чином вода перетворюється на дрібні шари і краплі, що сприяють виділенню розчинених газів. Виділені гази та водяна пара видаляються за допомогою вакууму, який підтримується за допомогою пароструменних ежекторів або вакуумних насосів, залежно від розміру системи. Вакуумні дегазатори видаляють кисень менш ефективно, ніж одиниці тиску.
Корозійна втома на зварних швах або поблизу них є значною проблемою в деаераторах. Це результат механічних факторів, таких як способи виготовлення та погані зварювальні шви. Факторами можуть бути також такі експлуатаційні проблеми, як вібрація або удари, спричинені водою або парою.
