Інноваційний рекуператор тепла - Q-box, простий в установці та використанні в будь-якій галузі

Для впорядкування споживання енергії та зменшення викидів CO2 компанія Q Power Heat Systems SRL розробила інноваційне рішення - рекуператор тепла Q-box за допомогою термотрубок. Таким чином, румунська компанія стає одним з небагатьох міжнародних виробників ефективних рішень з рекуперації тепла.

Що таке рекуператор тепла?

Теплообмінник з тепловими трубками - це теплообмінник, який забезпечує передачу тепла від зони А (з більш високою температурою) до зони В (з нижчою температурою). Зони A і B можуть працювати в різних робочих середовищах - на газі або рідині - з певним потоком і певними температурами. Потік, температура та робоче середовище теплообмінників визначають конструктивне рішення та використовувану ними технологію теплопередачі.
Теплообмінники, які в даний час існують на світовому ринку, використовуються в багатьох галузях промисловості (харчова промисловість, хімічна промисловість, нафтова промисловість тощо) у різних установках та на стадіях виробничого процесу. Ці теплообмінники в більшості випадків засновані на конструкції "корпус і труба" або конструкції пластин. Ці вироби мають такі недоліки в експлуатації:

низька ефективність і короткий термін служби;
високий перепад тиску (в обох робочих середовищах);
висока вартість обслуговування: швидке засмічення та важке очищення;
небезпека змішування між двома рідинами у випадку поломки або пошкодження

Як працює класичний теплообмінник?

Теплообмінник з термотрубками може працювати в різних робочих середовищах, і його основна технологічна особливість надається тим фактом, що передача тепла від зони А до зони В здійснюється через термотрубки. Поділ між зоною А та зоною В здійснюється розділовою пластиною, часто виготовленою з різних типів сталевих сплавів залежно від тиску та робочого середовища. Розділювальна пластина передбачена на кількох різьбових отворах, крізь які вставляються і фіксуються теплові трубки.

Термотрубки, в свою чергу, мають фіксуючу втулку, приварену або приклеєну на зовнішньому корпусі термотрубки, що забезпечує щільне закріплення кожної термотрубки на розділовій пластині. Кількість і тип термотрубок визначаються відповідно до робочого середовища, витрати та температури рідин у двох робочих середовищах. (Зона А і Зона В).

На додаток до фіксації теплових труб до розділової пластини, обладнання забезпечене двома металевими корпусами (виготовленими з листової сталі різної товщини), як правило, паралепіпедоподібної форми, закріпленими гвинтами на розділювальній пластині. Форма та конструкція цих корпусів залежать від робочого середовища, газу чи рідини, а також від зовнішніх розмірів, доступних у місці, де повинен бути встановлений блок рекуперації тепла. Роль корпусів полягає також у наданні механічної стійкості всьому набору термотрубок-металевої розділювальної пластини та підключенні рекуператора до потоків рідини, газу або рідини, існуючих у зонах А та Зоні В.

Які нововведення принесло рішення Q-box?

Конструктивна структура рекуператорів тепла/теплообмінників з термотрубками Q-box та принцип дії цих рішень пропонують конкретні переваги порівняно з «класичними» кожухотрубними теплообмінниками та пластинами, якими є:

висока тепловіддача порівняно з іншими методами однакової маси та розміру;
підвищена ефективність і тривалий термін служби;
знижений перепад тиску;
малий розмір порівняно з іншими продуктами;
низька вага - що дозволяє їх легкий монтаж;
низькі витрати - низькі витрати на обслуговування;
повне відокремлення з двох рідин - експлуатаційна безпека;
гнучкість у конфігурації контактних поверхонь з джерелом тепла та тепловіддачею без значного перепаду температури;

Для ефективної реалізації рекуператорів з тепловими трубками компанія Q Power Heat Systems SRL провела науково-дослідні та експериментальні розробки/промислові дослідження та реалізаційні заходи
Діяльність експериментальної розробки полягала у розробці та розробці виробничих специфікацій як для виготовлених прототипів, так і для обладнання/обладнання, що використовується для цієї мети.

Крім того, були проведені промислові дослідницькі роботи з метою оптимізації виробничих параметрів термотрубок та їх впливу на продуктивність теплообміну. Параметри, спрямовані на оптимізацію наступних виробничих досліджень:

ступінь наповнення (відсоток від загального обсягу труби) з робочою рідиною;
ступінь вакууму (теоретично більший вакуум краще, але він також набагато дорожчий);

Інноваційне рішення Q-box, розроблене Q Power Heat Systems SRL, може бути використане в різних сферах - від енергетичної галузі до автомобільної та дорожньо-будівельної галузі. а передача та рекуперація тепла здійснюється з меншими витратами та з високою продуктивністю.

Зв'язок

Q POWER HEAT SYSTEMS S.R.L.
Телефон: +40.314.37.94.32
Електронна адреса: [email protected]
Веб: www.q-power.ro

Зображення: Приклад схеми встановлення Q-Box на промисловий котел (натисніть, щоб збільшити)

Зображення: Схема встановлення котла-дегазатора-рекуператора Q-box (натисніть, щоб збільшити)

Зображення: Схема встановлення Q-Box

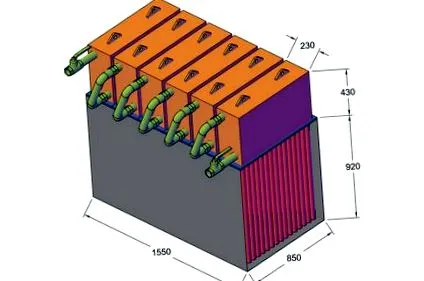

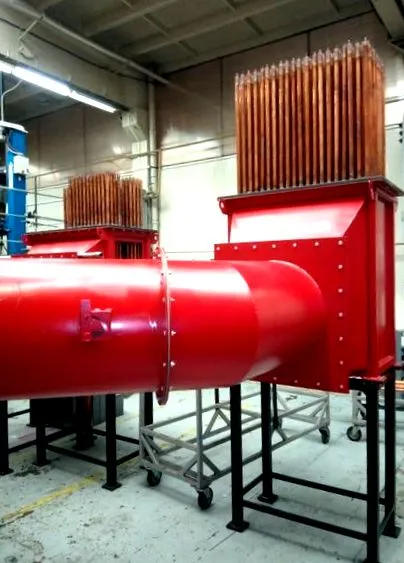

Зображення: Термотрубка та блок термотрубок Q-box

Назва проекту: ТЕПЛОВЕ ВИДОВЛЕННЯ ЕНЕРГОЕФЕКТИВНОСТІ В ПРОМИСЛОВОСТІ.
Редактором статті є Q POWER HEAT SYSTEMS S.R.L.
Дата публікації: травень 2019 р
Проект, який співфінансується Європейським фондом регіонального розвитку через Оперативну програму конкурентоспроможності 2014-2020

Зміст цього матеріалу не обов'язково відображає офіційну позицію Європейського Союзу чи уряду Румунії.
