J; підключений кабель molex неправильно і l; вибухнуло джерело живлення
Я купив дешевий комплект, який дозволив мені використовувати 3,5-дюймовий жорсткий диск із ноутбуком, підключаючи його за допомогою USB-накопичувача. Для цього все ще потрібне зовнішнє джерело живлення, тому я використовував адаптер, що входить до комплекту, але неправильно підключив його. Кабель Molex має чотири дроти - один жовтий, два чорні та один червоний - вони позначені 1, 2, 3, 4. .
Живлення підірвалось (коробка працює нормально, але спрацювала), коли я підключив її, можливо, тому, що вона була підключена неправильно. Чи може це вбити мій жорсткий диск? Від жорсткого диска не пахло запахом, але я не впевнений, що його не смажили.
Коли я струшу джерело живлення, я чую клацання (подібно до того, що ви чуєте, коли струшуєте згорілу лампочку). Це ознака того, що блок живлення підірвався першим і врятував мій жорсткий диск?
Я знайшов суперечливі відповіді в Інтернеті: це посилання говорить не вбивати жорсткий диск, але говорить, що слід.
Оскільки іншого джерела живлення у мене немає, наразі я не можу його перевірити (якщо існує інший спосіб перевірити, чи все в порядку, надішліть його).
Просто підключення кабелю ззаду не призведе до того, що ви спостерігали (хоча це було не зовсім так). добре для читача).
Зверніть увагу, що на жорсткому диску є захисні резистори, що захищають логічну плату у випадку стрибка напруги в роз'ємі живлення. Це стандартна практика на більшості електронних приладів низької напруги. Незважаючи на те, що роз'єми спроектовані так, щоб не дозволяти зворотне з'єднання, самі схеми все одно призначені для вирішення ситуації, якщо комусь вдається це зробити. Це причина того, чому земляні штирі знаходяться в центрі. Вони завжди підключені до землі, незалежно від напрямку з'єднувача.
З жорстким диском, мабуть, все в порядку, але, звичайно, тут немає гарантій.
Ось що, ймовірно, сталося:
Роз'єм SATA не був належним чином обжатий на дротах, або компоненти самої цегли не були припаяні належним чином. У будь-якому випадку, це коротке замикання, і цілком можливо, що навіть крапля струму не дійшла до жорсткого диска.
Стандартний роз'єм живлення для ПК AMP (Molex) використовує 18 кабелів AWG, кожен з яких може нести до 10 ампер струму. Роз'єми живлення SATA використовують 28 кабелів AWG, які можуть нести лише 1,5 ампер струму кожен. Оскільки жорсткі диски можуть отримувати до 6А потужності на 5-вольтовій шині (що перевищує поточну пропускну здатність будь-якого дроту 28-го калібру), кожен 18-ти калібрувальний провід від роз'єму Molex обтиснутий до трьох проводів. 28 калібру Роз'єм SATA так, щоб поточне навантаження розподілялося по них. В електромонтажних роботах ми називаємо це ганг .

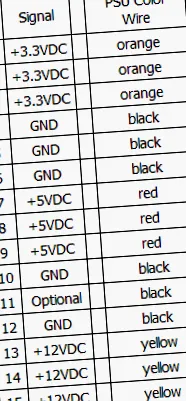

Ось схема підключення роз'єму SATA. Зверніть увагу на відповідний колір дроту Molex у правій колонці: (Також зверніть увагу, що роз'єми Molex не забезпечують 3V лінію).
Ось фото необрізаного роз'єму живлення SATA:
Як бачите, штифти калібру 28 є крихітними, і вони повинні бути ідеально вирівняні. Якщо ви коли-небудь підключали роз'єм RJ-45 до кабелю Ethernet, ви, мабуть, зрозумієте, як легко випадково затиснути два дроти на одному штифті, якщо ви неправильно їх вирівняєте, вставляючи роз'єм.
З Ethernet це не є великою проблемою, оскільки навіть з PoE ви говорите лише про 500 мА потужності. Але для SATA це буквально в 10 разів більше. Випадкове обтискання гарячого дроту до землі створює коротке замикання, створюючи реальну небезпеку пожежі для цих поточних навантажень.
Я намалював цю неприємну схему, щоб показати, що станеться, якщо обтиск SATA буде скручений шпилькою
Вся ця потужність повертається безпосередньо до цегли за допомогою заземлювального дроту без опору. Поп, шипіння і смаження. Щоб безпечно впоратися з цією помилкою, знадобиться дуже добре розроблене, якісне джерело живлення. Ось чому ви повинні ніколи Довіряйте своєму електронному обладнанню китайськими джерелами живлення для сміття No Name. Це стосується ПК, зарядних пристроїв тощо.
Погано спроектований/побудований блок живлення може в кращому випадку пошкодити вашу електроніку, а в гіршому - спалити вогонь.
