Лампові підсилювачі живлення
Справа крива подвійного випрямного діода EZ81. Він міг подавати 150 мА (два діоди паралельно), чого було достатньо для живлення невеликого підсилювача. Але чи можемо ми замінити його двома сучасними діодами?
На графіку ми помічаємо нахил діода EZ81: при 100 мА він створює падіння напруги на 15 В: отже, внутрішній опір діода становить 150 Ом. Це опір, який доведеться додати, щоб уникнути занадто високої високої напруги, змушуючи трубки працювати з більшою потужністю (яка може перевищувати межі). Червона крива - це класичний діод кремнію, як 1N4007.
Сучасні діоди швидко перемикаються. Під час комутації в трансформаторі виникають паразитні коливання. Ці паразитичні коливання чуються при малій гучності у вигляді дуже характерного потріскування. Це можна усунути двома невеликими конденсаторами 10 нФ між кожним виходом трансформатора і землею.
І тоді остання проблема полягає в тому, що діоди кремнію працюють безпосередньо, навіть коли трубки ще недостатньо нагріті. Таким чином, висока напруга може стати занадто високою для деяких ламп попереднього підсилювача. Підсилювач має лише одну високу напругу, а напруги для попереднього підсилювача приймаються через резистор.
Найпростішим рішенням є забезпечення реле часу, яке включає діоди через 25 секунд. Настійно рекомендується встановлювати резистор потужністю 100 кОм 3 Вт паралельно контакту високої напруги. Цей опір дозволяє високій напрузі трохи підніматися: електролітичні конденсатори, таким чином, можуть реформуватися без напруги. Напруга повільно підніметься до половини напруги живлення, лише щоб знизитися до 50 В, як тільки трубки почнуть проводити. Потім реле перекриває опір і підсилювач працює в штатному режимі.
У будь-якому випадку рекомендується розміщувати невеликий діод проти спалаху в певних місцях, щоб уникнути руйнування трубки з фазовим зсувом.

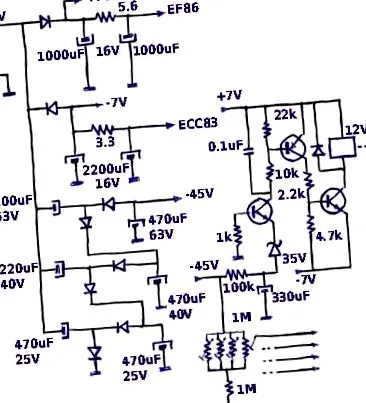

Схема праворуч - це стандартна схема блоку живлення лампового підсилювача. Схема взята з книги Менно ван дер Вена. Як і всі схеми, які він опублікував у книзі, ця схема потребує певних адаптацій.
Резервний вимикач
Взагалі, не годиться довго нагрівати трубки без високої напруги, це може перетворити катод. Щодо цього питання думки розділені, як довго можна живити трубку лише напругою нагріву?.
З іншого боку, подача високої напруги після того, як труби досягли робочої температури, є ідеальною, оскільки це допомагає уникнути надмірно високої напруги на етапах попереднього підсилення. Підсилювач використовує резистори для зменшення напруги різних каскадів, але коли немає споживання, напруга може стати занадто високою.
Рішення всіх цих проблем просте: паралельно з резервним вимикачем (100 кОм 5 Вт) потрібно розмістити резистор великого значення. Висока напруга трохи піднімається (приблизно до 50 В). Це ідеально підходить для реформування конденсаторів (вони прослужать довше). Підсилювач також працює на дуже низькій гучності, це свого роду функція відключення звуку. Ми знаємо, що звуковий сигнал присутній, і ми не дивуємось, коли вмикаємо високу напругу. Напруга, навіть дуже низька, дозволяє уникнути забруднення трубок, оскільки протікає струм електронів.
R20 необхідний для обмеження максимального струму. Ми використаємо, наприклад, спіральний опір 10 Ом 5 Вт.
Нагрівальна напруга
Обмотка 6,3 В видає випрямлену напругу 5,1 В. Після фільтрації ми маємо близько 7 В на електролітичному конденсаторі. Для струму нагріву 0,15 А необхідно забезпечити опір 5,6 Ом, щоб трохи зменшити напругу. Напруга не повинна стабілізуватися, вона може знизитися до 6В. Напругу нагрівання силових трубок не можна виправляти.
Перемикання шумів
Ці невеликі конденсатори також усувають шум з мережі: лампові підсилювачі дуже чутливі до цього. Конденсатори слід розміщувати між кожним виходом вторинного сигналу (позначеним червоним і оранжевим) і землею. Ми використаємо значення 10 нФ для високої напруги та 0,1 мкФ для опалення (незалежно від того, є випрямлення чи ні: конденсатори нейтралізують перешкоди мережі).
Негативна напруга
- Оскільки підсилювач використовує, наприклад, 2 EF86, вам потрібен конденсатор 2200 мкФ/16 В, два по 1000 мкФ і два резистори 5,6 Ом.
- Якщо підсилювач використовує три ECC83, вам потрібен один конденсатор 6800µF, три 2200µF і три резистори 3.3Ω.
Я використовую тут напівхвильове випрямлення з позитивною і негативною частиною, щоб отримати 12 В, щоб мати можливість керувати реле.
Для негативної напруги в мережі я використовую триплер, який подає мені -45В. Споживання настільки низьке, що триплер тут на своєму місці.
-45V також використовується для управління реле в режимі очікування. Це реле замінює перемикач в режимі очікування (але ви можете використовувати обидва одночасно). Реле подається під напругу через 30 секунд, коли конденсатор 330 мкФ заряджається. Реле включає високу напругу, коли трубки досить нагріваються.
Якщо негативна напруга вже відсутня, реле вимикається, що захищає ступені потужності від занадто великого струму.
Я не розміщую конденсатори фільтру чи силові резистори на сигнальній платі, а на окремій платі, або використовую кріплення з паяльними наконечниками, як у старих лампових радіостанціях. Таким чином, я не втрачаю місця на сигнальній табличці. Коли дроти від джерела живлення досягають сигнальної плати, відбувається локальне роз'єднання конденсаторами 100 нФ.
