Шафи контр-перетворювача
У відділенні лічильника знаходиться 10-контактний. Клемма URTK-Ben з піднятими розділювальними дисками між клемами напруги для підключення перетворювача. Встановлення лічильника обмінної панелі Гр. 1 підготовлений. За допомогою додаткових, окремих гвинтових з'єднань можна вивести антену назовні та ввести додаткові вимірювальні імпульсні лінії в шафу.

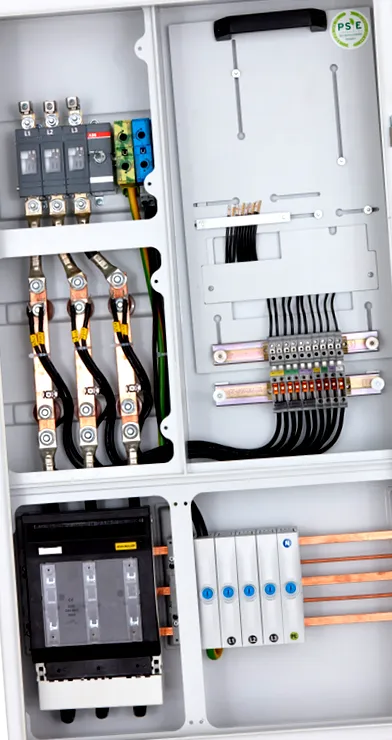

Відсік перетворювача:
У трансформаторному відсіку є мідна система шин (20 х 10 мм) для висувних низьковольтних трансформаторів струму (надається комунальним підприємством). Кабелі живлення та виведення підключені до 6 клем підключення провідників 25 - 150 ммІ, а до N і PE через клеми до 95 ммІ. За допомогою наскрізних клем N + PE, які з’єднані знімним мостом, на будівельному майданчику можна вирішити, чи потрібна 4-дротова або 5-дротова система. 10-пол. Набір сполучних ліній (NSGAFцu 4 ммІ для струму та 2,5 ммІ для шляхів напруги) знаходиться на 10-пол. Випробувальна клемна планка, підключена в відсіку лічильника і прокладена до з'єднання в відсіку перетворювача. Відсік перетворювача забезпечений герметичною прозорою кришкою. Завдяки 2 гвинтовим з'єднанням Pg 48 та 2 глухим гвинтовим з'єднанням Pg 48 у верхній і нижній частині шафи, забезпечується змінна маршрутизація вхідних та вихідних ліній.
Приклад товару
Тип: Шафа перетворювача лічильників 2000 x 820
Розміри (В х Ш х Г): 2000 x 820 x 360 мм
Матеріал: листова сталь
Виконання: до 400 А, багато областей живлення можливі 5-полюсні. Виконання
Частина лічильника: Вимірювальна частина лічильника відповідно до специфікацій відповідного VNB вкл. Капюшон
Доступ: 5-контактний. Болтові з'єднання для кабельних наконечників
Розширений за допомогою: 1 роз'єднувач вимикача запобіжника NH2 (400 A)
3 вушка перетворювача для утримання перетворювача
1 роз'єднувач вимикача запобіжника NH2 (400 А) (можливо багато інших варіантів!)
Приєднувальна лінія від перетворювачів до вимірювальної секції лічильника відповідно до специфікацій відповідного VNB
Таблиця даних (завантаження у форматі PDF)
