Вусики довгі; MLB провід ON5VL

провід

Кілька років тому з’явилася форма антени: провід „будь-якої довжини” під’єднаний до таємничої магічної коробки, яка „автоматично” адаптує високий опір цього дроту до 50 Ом. Ця таємнича чарівна скринька називається "Магнітний балун". Фактично це трансформатор 9/1 або 10/1 (авто). Тому його назва "балун" неправильна. Що стосується "магнітного", то всі трансформатори використовують магнетизм! Так, ця назва - не що інше, як комерційний аргумент.
Отже, слід сказати "unun 9: 1", але термін "магнітний балун" звів своє гніздо на жаргонізму ОМ.
Це новинка чи блискучий винахід? І ні! Оскільки наші загальні приймачі покриття цифрові, вхід "довгопровідного" або "600 Ом" часто є не що інше, як ... магнітним балуном, вставленим між антенною клемою і SO239 в 50 Ом! Це як проза містера Журдена: ми практикували її, не знаючи цього ...

Зміст сторінки

Антена


Заходи, що циркулюють в Інтернеті


Стіл Балун-Дизайн

Наша філія

SO239 був припаяний після дросельної заслонки до патч-кабелю до RX. Цей кабель проходить уздовж телевізора, системи Hi-Fi та супутникових приймачів, а також різноманітних аксесуарів та різних джерел живлення, але нічого суттєвого не чутно. Це означає, що при вимкненні одного з цих пристроїв рівень шуму не зменшується.


Балун дроселя. Він складається з 2-х серій тороїдів, що використовуються в імпульсних джерелах живлення. Оскільки їх метою є придушення перешкод ... На другому фото - мідна трубка, яка служить землею.

Детальніше про конструкцію антени дивіться на пояснювальних фото.

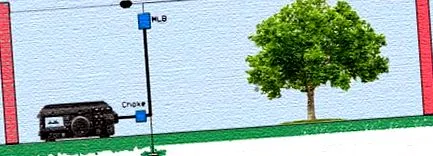

"Магнітний балун" у своєму випадку з'єднаний з "трубою" пластиковим ланцюгом і нашим 16-метровим "довгим дротом". Чорна точка - кінцевий ізолятор.

Кілька економічних та практичних порад

Перші тести

2,4: 1
20 м: 3: 1 6 м: 2,6: 1
З'єднувальна коробка легко дає нам 1: 1 на ВСІХ смугах. Дивіться таблиці на наступних сторінках, щоб дізнатися більше про ROS.


Тут unun. Син - вертикальна гілка L Inverted. На другій фотографії дріт проходить від розмотувача до ізолятора у верхній частині 3-метрової дерев'яної планки. мета - відвести дріт від цинкових листів і водостоку жолоба, який видно зліва. Потрібно буде закріпити цю планку вище і таким чином подовжити антену на 1 метр або 2.

Це значно потужніше на 80 м і більш-менш те саме на вищих смугах. Але друзі дають мені 1-2 бали краще за 32 м. Безумовно, ми вирішили розпочати наступний четвер у четвер о 16:00 на Віндомі. Двоє кореспондентів мене не копіюють.
Третина займається QSP. Я переношу все у вітальню і там, зв’язок можна зробити майже комфортно! Наступного дня ОМ підтвердить дві кращі точки S: він слухав нас у режимі очікування на стоянці супермаркету.


Дріт досягає хребта даху (виходить зліва) на ізоляторі "яйце", прикріпленому до труби, і опускається на дно саду на висоту до 2 м.

Рене, ON2ROB, ще один ентузіаст антени, відновив наші випробування. Його офіційна антена - це 20-метровий Windom, налаштований на 80 м, з великим дроселем та 2-метровим дротом для резонансу понад 80 м (miniFD описаний у NMRevue кілька років тому). Він обожнює цю антену, яка є його улюбленою. Він встановив 16-метровий каркасний каркас і дійшов точно таких самих висновків, як і ми. А ще краще, що він живе в 35 км від QRA ON5FM.
Понад 80 метрів на Віндомі він практично не піддається знищенню, хоча у нього є QRK, що піднімається до S8 з цим дротом. Він підніме його на 53 м, як тільки дозволить погода.

Турбує ...

Чаклунство чи диво-антена? Це справді дивно, оскільки ці антени не налаштовані. Balun-Design, виробник професійних балунів, дає кілька порад щодо такого роду антен: http: //www.balundesigns.com/... Тож ми перевірили ці поради.
Спочатку ми поклали довгий дріт на землю, нижче 32 м. Абсолютно ніякої різниці. Потім ми встановили 8 радіалів 3 м біля основи одиниці, як це призначено цим виробником: абсолютно ніякої помітної різниці. У відчаї ми відключили заземлювальний провід. Ви повірите? Ні різниці, нічого, нада, нічого, ніч. Насправді завжди є радіал 7,5 м, у цьому випадку зовнішня сторона коаксіальної оплетки до балуна дроселя.
Потім ми розглянули цю тему, розбивши мізки.

Спроба пояснити ефективність

Перевернутий L - вертикаль, витягнута горизонтально. Ефективність антени пропорційна співвідношенню між її імпедансом та землею або землею.

З: Za: імпеданс антени
Zt: опір землі
Якщо ми маємо антену Z 50 Ом і землю 50 Ом, половина ВЧ буде випромінюватися, а інша половина піде на землю; ККД буде 50% або половина точки S у кореспондента.
Якщо ми маємо антену Z 450 Ом і землю 50 Ом, ККД буде 90%.

Опір не налаштованої антени складається з опору випромінюванню Rr та реактивного опору. Це буде ємнісно, ​​якщо антена занадто коротка (вам знадобиться послідовний дросель, щоб електрично її розширити)
Якщо він занадто довгий, реактивний опір буде індуктивним: послідовний конденсатор його компенсує. Але Rr не буде змінено. Коробка зчеплення подбає про всю цю роботу.

Вплив урожайності осіннього

Вас турбує балун 4: 1? Вас турбує балун 1: 1 у центрі диполя? Добре продумане співвідношення 9: 1 має майже однакову продуктивність. Тому ? Якщо реактивний опір складного імпедансу антени впливає, сполучна коробка повинна покращити ситуацію, оскільки її роль подвійна: компенсувати реакційні сили спочатку, налаштувати антену, потім зменшити її Rr до 50 Ом. Думаєте ...? Нічого, неможливо сказати, що стяжка в експлуатації! CQFD. Але це суперечить усьому, що ми дізналися ... 16 м - це 0,2 лямбда на 80 м. Rr дуже низький, трохи більше десяти Ом. Для 50 Ом землі з наших попередніх прикладів ефективність повинна бути на 15-20%, або на 1,5 S балів менше у кореспондента. Очевидно, це не так. Тож реагуючий компонент вступає в гру і гра, корисна для роботи антени.

Питання без відповіді

Чому це краще, ніж багато традиційних налаштованих антен? У вас є гіпотеза? Чи проводили ви порівняння антен цього типу? Було б добре мати можливість демістифікувати його та пояснити його дивовижні результати. Будь ласка, надішліть нам свої коментарі редактору цієї статті: [email protected]. Зі свого боку, ми не знайшли справді задовільної відповіді.

Висновок

Ця стаття присвячена моєму другові Люку ON4ZI (SK), який любив експериментувати з нашими антенами.

Документи:

  • Оригінальний MLB http://bit.ly/12Bn1vH
  • Хороший дешевий (і легкий для відтворення) MLB http://bit.ly/12Bn1vH
  • Вплив шуму, який несуть дроти сектору http://bit.ly/16EJGF2 Супер цікаво, супер інформативно !
  • Приємна стаття французькою мовою http://bit.ly/13mCUBy
  • Ще один, дуже добре задокументований http://bit.ly/1dAtloI
  • Це потрібно завантажити та уважно прочитати, оскільки в ньому багато посилань на гуру балуна, W2FMI http://bit.ly/1bhy81D
  • І особливо книги W2FMI Джеррі Севік: "Трансформатори ліній передач", 4-е. Ред. Видавництво Нобл та “Невикористовуване будівництво та використання балунів та унунів”: Практичні зразки для експериментатора, опубліковане CQ Communications

та багато інших !

Опір і опір

На закінчення статті

Ось наші вимірювальні таблиці. (натисніть, щоб збільшити)
Перша - це антена 16 м. Випробувано різні тести. У колонці 4 відображаються результати проектування Balun, а в 5 - I8JJI.
Другий аркуш стосується збільшення довжини дроту до 22 м, все ще в лінії. Тоді струм 32 м в перевернутому L.
Третій лист все ще відповідає 32 м, але з різними випробуваннями на землю.
Примітка: абревіатура "EFLW" означає: Закінчити довгий провід

Стаття опублікована в QSP № 30 від червня по липень 2013 року

Гай МАРЧАЛ | ON5FM
