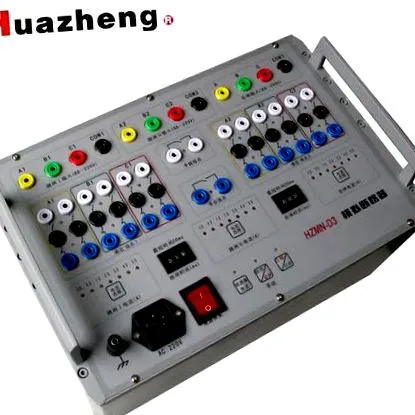

Реле HZMN-D3 Симулятор випробування захисту вимикача
І. презентація
Симулятор автоматичного вимикача HZMN-D3 призначений для тестування на моделювання захисту аналогового релейного вимикача. Він виготовляється за інтегральною схемою для досягнення встановлення часу спрацювання, логіки вхідного сигналу та силової електроніки із захистом. Відключення котушки незалежне. Двоконтурна конструкція імітує трифазну поведінку і є окремою від робочих фаз, одноходових котушок або котушок з подвійною котушкою з напругою 6-500KV. Він підходить для використання в енергетичних системах, промислових та гірничих підприємствах, науково-дослідних інститутах, професійних коледжах та виробниках захисту. Це альтернативний пристрій для справжніх автоматичних вимикачів та автоматичних вимикачів. Робота правильна, надійна, і кількість дій не обмежується, може значно покращити правильність і цілісність тесту, зменшити фактичну кількість автоматичних вимикачів і поліпшити термін служби. Це важливе допоміжне обладнання для перевірки реле захисту.
II. основні показники ефективності
1. джерело живлення: змінного струму: 220 В 10% · 50 Гц робочий струм менше 0,5 А;
2. Напруга спрацьовування робочої потужності: постійний струм: 88 В
Довільне 220 В, автоматична ідентифікація;
3. вхід в обох напрямках розмикається, замикаючи вхід в одному напрямку і відповідні дванадцять вихідних допоміжних контактів порожніми;
4. Стрибок, носить поточний вибір: розраховано відповідно до напруги 220 В: 0,25А, 0,5А, 1,0а, 2,0а, 3,0А, 4,0А, 5,0А;
5. Час вибору поїздки: 20мс
990 мс;
6. Час закриття відбору: 20 мс
990 мс;
7. поділ фаз, трифазна операція вибору: операція з розділенням фаз, трифазна робота, розділений/трифазний перемикач кнопок;
8. Функція ручного стрибка та закриття: трифазне ручне блокування, трифазне ручне закриття, ручний стрибок із синхронним виходом та пара контактів розмикання руки;
9. несправність вимикача: при натисканні кнопки виходу з ладу аналоговий перемикач не працює, струми відключення та замикання затримуються через 1 с, а струм відновлюється через 20 с.
10. нормально розімкнутий вихід, нормально замкнутий контактний потенціал: 220 В змінного струму/5 А постійного струму 220 В/0,5 А;
11. об’єм: 330 мм х 220 мм × 180 мм;
12. Вага: 6 кг.
