2 - Теплові властивості
Теплові властивості матеріалу діють на двох рівнях. З одного боку, на поведінку біоматеріалу в роті, навіть якщо коливання температури в ротовій порожнині здаються відносно обмеженими, а з іншого боку, під час розробки протеза, де теплові умови будуть вищими.
2. 1 - Термічне розширення, a
Близько абсолютного 0 атоми нерухомі. Коли температура підвищується, ця вхідна енергія передається атомам у вигляді кінетичної енергії. Отримане атомне збудження змушує атоми віддалятися один від одного. Це макроскопічно перетворюється на розширення тіла.
Це розширення, коли температура підвищується, або стискання, коли вона падає, можна виміряти експериментально. Це виражається коефіцієнтом теплового розширення (ТЕЗ), пов’язаним з природою досліджуваного тіла.
Для ізотропного матеріалу, тобто з однаковою поведінкою в усіх напрямках простору, ми можемо виразити цей коефіцієнт за такою формулою;
Коефіцієнт лінійного теплового розширення:
Безпосереднім наслідком існування різних коефіцієнтів теплового розширення між матеріалами є ризик, який представляє асоціація в роті або в лабораторії цих матеріалів.
Пероральні пломби в ідеалі повинні відповідати ТЕС зуба або їх зв’язок із зубними структурами повинен бути достатнім для компенсації будь-якої різниці в коефіцієнті.
В таблиця 2, коефіцієнти різних пломбувальних матеріалів порівнюються з коефіцієнтами зубних конструкцій.
| Матеріал | CET (10 -6 .C -1) |
| Амальгама срібла | Від 20,0 до 30,0 |
| Композитний | 30,0 - 40,0 |
| Акрилова смола | 90,0 |
| Польовий спатичний фарфор | 6,0 - 8,0 |
| Склоіономерний цемент | 10,0 |
| Герметик | Від 70,0 до 100,0 |
| Електронна пошта | 11.4 |
| Дентин | 8,0 |
Поведінка цих матеріалів може бути під час годування (з невеликими коливаннями температури, але повторюваними з часом) причиною явища перколяції на ущільненні/зубовому суглобі.
У металокерамічній техніці необхідно узгодити коефіцієнти теплового розширення кераміки з коефіцієнтами металевої підкладки. Це робиться шляхом збільшення коефіцієнта фельдшпатової кераміки з 6 до 8 10 -6 .C -1 до значення між 13 і 15 10 -6 .C -1 для їх гармонізації з коефіцієнтами сплавів, що керамізуються ( Сплави NiCr, CrCo, основа з дорогоцінного золота або основа Pd). Розвиток титану в стоматології, коефіцієнт розширення якого (9,0 10 -6 .C -1) нижчий, ніж у інших стоматологічних сплавів, змусив виробників створювати нові керамічні порошки. Ця гармонізація між основою та покриттям дозволяє запобігти відшаруванню або розтріскуванню кераміки під час охолодження в кінці циклу випалу (від 600 до 900 ° C залежно від кераміки, поки вона не повернеться до кімнатної температури).
2. 2 - Теплопровідність, К
Це кількість тепла, що оцінюється в калоріях за секунду, проходячи через тіло товщиною в один сантиметр в перерізі 1 см 2, коли різниця температур між гарячою і холодною сторонами становить 1 ° C. Одиницею, що міститься у всій стоматологічній літературі, є калорія на сантиметр, секунду та градус (кал. См -1. С -1. ° С -1). Одиниця міжнародної системи (W. m -1. K -1) використовується лише дуже рідко.
Пульпозний орган не витримує надмірного підвищення температури. Спочатку це призводить до болю, потім до незворотного пошкодження цього органу. На щастя, стоматологічні конструкції завдяки своїй низькій теплопровідності дозволяють поглинати ці коливання температури. Однак, коли виготовлена металева начинка, така як срібляста амальгама або золота бейка, кількість переданого тепла може швидко стати болючою та руйнівною. таблиця 3 представлені деякі значення для відновлювальних стоматологічних матеріалів.
| Матеріал | Теплопровідність K (кал. Cm -1 .s -1. ° C -1) |
| Електронна пошта | 2.2 |
| Дентин | 1.4 |
| Амальгама | 54,0 |
| Сплав Au-Ag-Pd | 300,0 |
| Гідроксид кальцію | 1.4 |
| Склоіономерний цемент | 1.5 |
| Композитний | 2.6 |
Коли пломбування на пульпозному зубі виконується металевим матеріалом, слід оцінити висоту дентинової стелі, що відокремлює пломбу від пульпової камери. Коли ця товщина здається зменшеною, тобто менше двох міліметрів, потрібно буде встановити базовий матеріал, що служить теплоізолятором, такий як склоіономерний цемент.

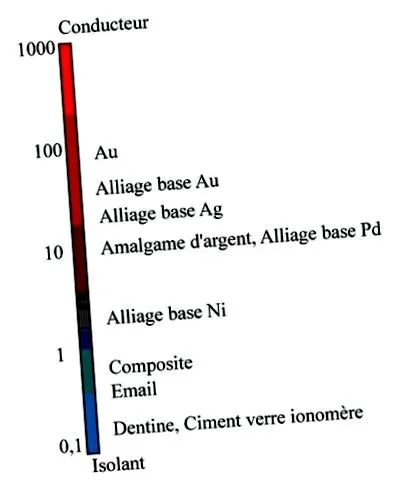

2. 3 - Теплова дифузійність, дельта
Теплова дифузійність Δ виражає здатність тіла передавати тепло. Чим довше потрібно, щоб тепло пройшло крізь тіло, тим менша його дифузійність.
Це фактично співвідношення між теплопровідністю тіла та його питомою теплоємністю (Cp, кількість теплоти, необхідна для підвищення заданої маси матеріалу на 1 градус).
K = теплопровідність
Ср = питома теплоємність
ρ = щільність
Ця властивість дозволяє зрозуміти швидкість, з якою температура глибини заповнення або протеза приєднується до температури поверхні.
Таким чином, завдяки знанню про цю властивість, ми можемо передбачити та зрозуміти відчуття гарячого та/або холодного та оцінити ризики термічного удару за допомогою певних наповнювальних матеріалів. Дно скляно-іономерної цементної порожнини обмежує цей ризик під металевим ущільненням.
