Як вибрати циркулятор ?

Хоча обов’язково звернутися до дослідження спеціаліста щодо вибору циркулятора, придатного для опалювальної установки, все-таки можливо досягти швидкого підходу у випадках домашнього та малого колективу.


Пам'ятайте, що питання вибору циркуляційного насоса стало вирішальним відповідно до останніх норм. Якщо раніше енергоспоживання допоміжних споруд представляло лише невеликий відсоток від загального споживання будівлі, це стає все більш важливим, оскільки інші елементи зменшуються (завдяки ізоляції, високоефективним теплогенераторам, системам рекуперації енергії, тощо).

Порядок розрахунку витрати та тиску

1 - Визначте витрату (Q) в м3/год, використовуючи це рівняння:
x = ____P____
Дельта т х см

P - потужність в кВт генератора (котла).
Delta t - різниця температур між потоком і зворотом (для звичайного котла ця дельта становить від 15 до 20 ° C, для конденсаційного котла вона становить 20 ° C, а для теплої підлоги від 5 до 10 ° C).
См - питома теплоємність, яка становить 1,163 кВт-год/т. К.

Наприклад, для потужності 23 кВт при дельті 20 ° C:
_____23_____ = 0,9888, або приблизно 1 м3/год
20 х 1,163

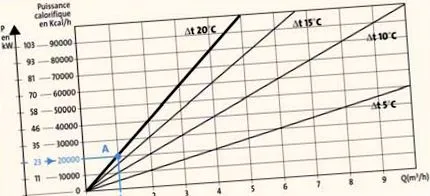

Виробники часто пропонують абакус, що дозволяє зчитувати потік безпосередньо шляхом розташування потужності котла на вертикальній осі, а потім проводячи лінію до відповідної дельти t.
У цьому прикладі, з котлом потужністю 23 кВт для дельти t 20 ° C, ми отримуємо витрату 1 м3/год, як за методом розрахунку.

циркулятор

Нагадування про словниковий запас
Електронне регулювання швидкості або VEV дозволяє насосу адаптувати свій потік лише до гідравлічних потреб. Наприклад, коли термостатичні клапани закриваються, що спричиняє збільшення тиску, циркулятор адаптує установку до найкращої швидкості потоку.
Кавітація - явище, спричинене частковим випаровуванням рідини при всмоктуванні насоса. Якщо швидкість рідини занадто велика, тиск зменшується, і якщо вона досягає тиску насиченої пари рідини, утворюються бульбашки. Це спричиняє шум, вібрації, механічні пошкодження, а також зменшення витрати та ефективності насоса.

2 - Визначте тиск або манометричний напор (HM). Це загальна сума перепадів тиску, розрахована на найдовшій петлі (тобто найбільш знедоленій), яку циркулятору доведеться «подолати». Нагадування: перепад тиску дорівнює нулю, коли немає потоку. Це не залежить від географічної висоти.
Для малих установок ми розраховуємо 20 ммЦЕ/мл, а для великих використовуємо діаграми, які накопичуватимуть різні перепади тиску (переріз, довжина, різні компоненти).

На прикладі абакусу для витрати 2,3 м3/год та діаметра труби 33-42 перепади тиску становлять 13 ммСЕ/м. Той самий приклад показує, що в трубах діаметром 26-34 перепад тиску логічно зростає до 49 ммСЕ/м, що вимагає більш потужного циркулятора.
Зверніть увагу, що значення змінюються залежно від складу труб (мідь, ПВХ тощо).
А саме: розміщуючи два насоси послідовно, HMT (загальна манометрична напор) буде дорівнює сумі ВМ двох насосів. Розміщуючи їх паралельно, потік буде дорівнює сумі витрат двох насосів.

Відповідність європейським нормам
У 2013 році для циркуляторів з вологим ротором *, що використовуються в системах опалення, шкала від А до G була замінена на індекс енергоефективності (EEI). Максимальна EEI була встановлена ​​на рівні 0,27. З 1 серпня 2015 року всі циркуляційні насоси повинні мати коефіцієнт питомої енергії менше або дорівнює 0,23, щоб відповідати Директиві про енергетичні продукти. З 1 січня 2020 року всі запасні циркуляційні насоси, інтегровані у вироби, повинні мати IEE менше 0,23.
* Менш галасливі, ніж вентильовані ротори, затоплені ротори найчастіше використовуються для циркуляційних систем опалення. Для вентильованих роторів застосовується директива про електродвигуни (відповідність енергетичному класу IE2/IE3).

3 - нарешті, з двома попередніми даними (витрата та тиск), зверніться до кривої виробника:

Нормальною областю використання є зона 2, це область, в якій механічні сили на частинах насоса здорові та збалансовані, загальна енергоефективність хороша. Крива навіть має спеціальну точку, яка називається кращою продуктивністю (PMR).

Зверніть увагу: циркулятор зі змінним потоком не звільняє вас від збалансування установки. Це повинно виконуватися при максимальній швидкості потоку установки при відкритих усіх термостатичних клапанах. Як тільки гідравлічна установка збалансована, усі інші режими потоку будуть нижчими. У найбільш віддалених передавачів може виникнути дисбаланс, саме тому регулятори тиску необхідно розміщувати розумно на вихідних колонках, щоб вони могли автоматично підтримувати постійний тиск. Таким чином, навіть якщо перші передавачі потребують витрати, найвіддаленіші передавачі матимуть власний регулятор потоку.
