Модуль 8 Світлодіодний інтерфейс документації-Z

Управління 8 світлодіодними ліхтарями

Сторінка товару: тут. Завантажуваний PDF: тут.

8 світлодіодних модулів можна використовувати для керування приводами низької потужності, такими як світлодіоди (навіть надзвичайно яскраві), електролюмінесцентні дроти або невеликі низьковольтні неонові ліхтарі.
Струм, який надходить на приводи, не повинен перевищувати 300 міліампер на вихід. Ця характеристика вказана в технічному описі кожного світлодіода або світла, який можна підключити до 8 світлодіодних модулів.

I - Підключення до плати управління 8 виконавчих механізмів

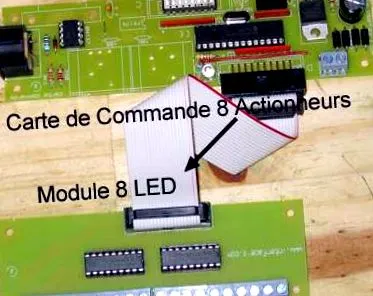

Модуль 8 LED працює з картою управління приводом 8 увімкнення/вимкнення/затемнення, яка приймає замовлення Midi/RS232/DMX, або з картою 24 приводів, яка приймає Midi. Він підключений до цієї плати 20-провідним стрічковим кабелем.
На цьому кабелі кодовані роз'єми розміщені лицем до лиця, з тієї ж сторони кабелю. Чоловічі роз'єми на платі управління та на 8 дочірній платі світлодіодів орієнтовані однаково (закріплені зверху для кутового роз'єму, до внутрішньої частини плати для прямого). Ця точність в основному стосується комплектних карток.

Це не обов'язково ніколи не відключайте цей кабель від будь-якої карти, коли джерела живлення ввімкнено. Завжди припинити годування або від'єднайте блок живлення перед тим, як відокремити дві картки, інакше існує ризик пошкодження карт.

II - світлодіодне підключення

1 - Полярність виходів

Клемні колодки (доміно) служать для підключення світлодіодів та їх джерела живлення. Вони орієнтовані: ви не повинні підключати світлодіоди догори дном, інакше вони не будуть працювати. Кожен клемний блок має один вихід (-) та один вихід (+).
Коли ви дивитесь на верхню карту з доміно вниз і 20-точковий роз'єм вгору,

для кожної групи з 5 доміно існує, починаючи зліва
1 їжа доміно	4 доміно для світлодіодів
Полярність	+ -	+ -	+ -	+ -	+ -

Світлодіоди приєднуються до карти через більш-менш довгі дроти.
Щоб з'єднати дроти в гвинтових клемних колодках, їх слід чисто зачистити на кінці 5 мм, по можливості оловити їх, перед тим як закручувати відповідно до полярності, + зліва, + - праворуч.

2 - Резистори, пов'язані зі світлодіодами

Цей параграф стосується лише світлодіодів, а не електролюмінесцентних проводів, які підключаються до драйвера живлення.
Щоб запалити світлодіоди, потрібно додати послідовний резистор до (або після) світлодіода. Резистори використовуються для регулювання струму в світлодіодах. Значення резистора залежить від потужності світлодіода і бажаної яскравості. Попередньо перевірте документацію на світлодіод, якщо він ще не забезпечений резистором.

Опір = (Напруга живлення - напруга світлодіода)/Макс. Струм світлодіода

Напруга живлення: напруга живлення, вибраного для світлодіодів, як правило, між 1,5 В і 12 В.
Світлодіодна напруга: можна знайти в документації до світлодіодів, залежно від кольору, в діапазоні від 1 до 3,6 В загалом.
Максимальний струм світлодіода: часто 30 мА (0,03 А), іноді 100 міліАмпер (0,1 А).
Значення опору зазвичай між 100 Ом і 4,7 кілоОм (яскравіше на 100).
Будьте обережні з одиницями: формула розраховується з вольтами та амперами, а не міліампами. 30 мА = 0,03 А.

Зверніть увагу на потужність світлодіода або світлодіодів, пов'язаних з резистором: загальні резистори витримують максимум 0,25 Вт. Однак потужний світлодіод або світлодіод, що подається трохи високою напругою, перевищує цю межу.
Потужність = напруга x струм Наприклад, світлодіод, що споживає 100 мА і постачається з 12 В, має потужність P = U x I = 12 В x 0,1 A = 1,2 Вт.

Використання в цьому випадку резистора на чверть вати призводить до горіння резистора. Тому необхідно використовувати опір, який підтримує більше.

3 - Кількість світлодіодів на вихід

Кількість світлодіодів, які можна підключити до кожного виходу, залежить від їх потужності: загальний спожитий струм не повинен перевищувати 300 мА на вихід, інакше компонент на карті може бути пошкоджений.
Для індивідуального керування більшою кількістю світлодіодів ви можете використовувати плату на 64 світлодіоди.
Для керування групами багатьох світлодіодів, які розвиваються разом, ви можете використовувати 8-транзисторну плату живлення.

III - Підключення до електромережі

1 - Зовнішнє джерело живлення

Коли ми дивимося на верхню карту з опущеним доміно та 20-точковим роз’ємом вгору, для кожної групи з 4 світлодіодів ліворуч є блок доміно джерела живлення (поляризований + -), який дозволяє живити ці 4 світлодіоди. Значок + джерела живлення відповідає великій доріжці, яка проходить уздовж краю картки з боку звареного шва.
Полярність не повинна змінюватися цієї їжі.

Це джерело живлення є зовнішнім для карти і дозволяє живити потужні світлодіоди або кілька світлодіодів на вихід. Він повинен бути безперервним та сумісним напрузі з приводами.
Дві групи з 4 виконавчих механізмів розділені таким чином, щоб мати можливість підключити до кожної групи різне освітлення, яке постачається по-різному. Звичайно, можна підключити один блок живлення для 8 виходів. Потім необхідно з'єднати два силові доміно (зверніть увагу на полярність) або ж підключити + доріжки, які починаються від цих доміно. Для цього під дошкою передбачено місце для додавання краплі припою між двома ділянками колії.

2 - Пряме живлення від плати управління

Для керування невеликими світлодіодами (індикаторні лампи або погано світяться) зовнішнє джерело живлення відпадає. Тоді крайній лівий блок живлення доміно не використовується. Потім живлення подається від плати управління увімкнення/вимкнення/затемнення, яка найчастіше постачається від мережевого блоку.

Щоб скористатися цією можливістю, потрібно з'єднати (краплею припою або невеликим дротом), як на фото, два кінці доріжки під дошкою з боку припою: це широка доріжка, яка починається від роз'єму 20 очок і хто йде до першого доміно.

У цьому варіанті живлення, Перш за все, не підключайте зовнішній блок живлення.

3 - Управління живленням

Не повинно бути двох джерел живлення одночасно які досягають світлодіодів, інакше створюється конфлікт:

або доріжка не підключена між 20-контактним роз'ємом і доміно, і вам потрібно зовнішнє джерело живлення для світлодіодів і блок живлення типу основної плати;
або доріжка підключена, і блок живлення основної плати також постачає світлодіоди, і зовнішнє джерело живлення не потрібно;
або доріжка підключена, і все ще є зовнішнє джерело живлення, але в цьому випадку ви не повинні живити основну плату. Останній подається від зовнішнього джерела живлення, яке повинно бути безперервним та між 8 і 15 В.

IV - Заходи безпеки

Застереження щодо використання ви можете знайти тут.
