Правила підключення ULP та живлення

Правила підключення ULP та живлення

Правила підключення живлення

Автоматичний вимикач PowerPact H, J, L, P або R або автоматичний вимикач Masterpact NT/NW

o Коли IMU обмінюються даними через Modbus з інтерфейсом IFM, кабель Modbus розподіляє джерело живлення 24 В постійного струму.

o Тільки провід 24 В постійного струму переривається між двома сегментами .

Підключення ланцюга 0 В

УВАГА

РИЗИК ШОКУ, ВИБУХУ ТА АЛИ ДУГОВОЇ ДУГИ

Підключіть ланцюг 0 В (загальна шина Modbus та 0 В джерела живлення постійного струму 24 В) до захисного заземлення.

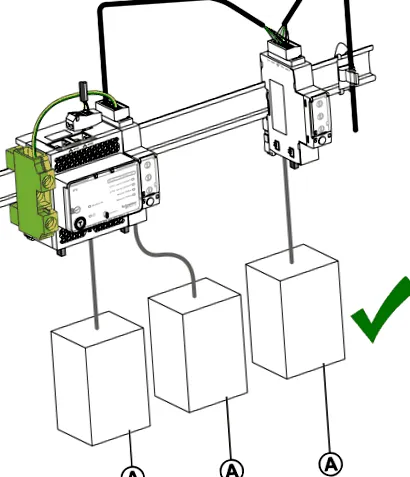

o Якщо архітектура містить принаймні один інтерфейс IFM, підключення до інтерфейсів IFM повинно здійснюватися наступним чином:

РИЗИК ЗНАЧНОГО СУЧАСНОГО ЦИКЛУ НА СИСТЕМІ

Якщо архітектура містить інтерфейси IFM, не підключайте провід напруги 0 В до DIN-рейки з нержавіючої сталі.

o Не підключайте висновок постійного струму 24 В постійного струму до захисного заземлення.

Блок живлення ABL8 24 В постійного струму для модулів ULP

B DIN-рейка з нержавіючої сталі

C Інтерфейс IFE або сервер IFE

E Дисплей FDM121

На наступному малюнку показано циклічне джерело живлення:

o В архітектурах без інтерфейсу IFM джерело живлення другого та третього сегментів має бути заземленим.

Підключення кабелю Modbus

---
