  • Резиденція HLM BBC, обігріта сірою водою

Ален Муре - президент та засновник PME Biofluides Environmentnement

Коли антисанітарна будівля стає резиденцією HLM BBC, що опалюється сірими стічними водами.

Опалення від сірої стічної води, яку щодня втрачають наші посудомийні машини, пральні машини та мийки. тепер це можливо. Ідея, проста і розумна, походить від Алена Муре. Президент і засновник PME Biofluides Environmentnement, цей фахівець з водопідготовки уявив систему, здатну відновлювати всі калорії, втрачені під час передачі сірих стічних вод: система ERS® для переробки енергії. Звіт у новій резиденції HLM у Парижі 11 числа .

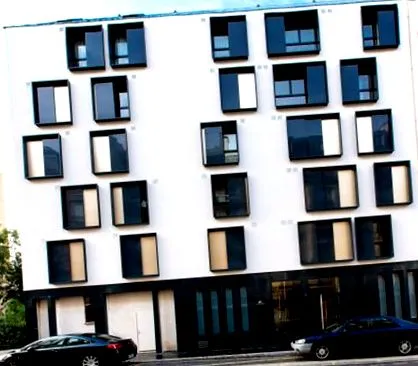

Довго відома своїм популярним персонажем, вулиця де Шарон вже кілька років живе в ритмі глибоких змін, ініційованих містом Парижем. Художні галереї, модні бутики. і соціальне житло тепер оживляють цю центральну артерію району Рокетта. Саме там, під номером 138, спостерігачі можуть помітити новеньку архітектуру старої будівлі, яка з часом стала антисанітарною.

обігріта

Широка програма перекваліфікації

На початку цього проекту був підписаний меморандум про взаєморозуміння щодо викорінення негідного житла, який був підписаний між орендодавцем ICF Habitat La Sablière, дочірньою компанією SNCF, м. Париж та SIEM (Société Immobilière d'Economie Mixte de la Ville, Париж). Після знесення стара будівля, в якій проживало 13 сімей, за 13 місяців була перетворена на резиденцію HLM BBC Effinergie з 17 квартир від Т1 до Т5.

Для досягнення необхідного на етикетці рівня продуктивності - тобто споживання енергії менше 50 кВт/м2/рік - ICF Habitat Sablière особливо використав технологію E.R.S®. Ця концепція, винайдена PME Biofluides Environmentnement, дозволяє рекуперувати тепло, що виходить із стічної сірої води, та рециркулювати його для постачання контуру опалення та гарячого водопостачання.

Щоб виявити установку E.R.S®, вам потрібно зайти в підвал будівлі. Там, у технічному приміщенні площею 15 м², ємність на 2000 літрів подається в режимі реального часу сірою водою («гаряча» стічна вода з пральних машин, посудомийних машин, душових кабін, раковин.), Вироблена орендарями. Після вилучення через обмінники калорії передаються в контур випарника теплового насоса, спеціально розробленого для роботи з баком E.R.S® Biofluides Environmentnement.

Потім «звільнена» від тепла вода скидається в каналізацію. Контур конденсатора попередньо нагріває гарячу воду для гарячого водопостачання COP 3,2 при 55 ° C. Завдяки своїй технології ERS, Biofluides Environmentnement вдається забезпечити 60% потреб у побутовій гарячій воді. Конкретно, на щоденне споживання 0,7 м³ гарячої води при 55 ° C за квартиру надається ERS® 0,7 м³ води при температурі 40 ° C.

Для орендарів 17 житлових одиниць ERS ® дозволяє економія майже 60% на рахунках за гаряче водопостачання.

Ця величезна програма перекваліфікації вимагала, крім знесення старої будівлі, використання конструктивна система у бетонних стінах для того, щоб задовольнити обмеження доступності та невизначеності ділянки.


Установка E.R.S® встановлена ​​в підвалі будівлі

Заощадження 60% на оплаті гарячої води (гаряча вода для побуту)

Пральні машини та посудомийні машини однієї родини з чотирьох виробляють майже 5000 літрів води при 50 ° C. Крім того, споживання пов’язане з душем, ванною та іншими загальними видами використання гарячої води. Зрештою, середня кількість цього домогосподарства сягне 50000 літрів на рік ! Саме для використання цього родовища відпрацьованого тепла компанія Biofluides Environmentnement розробила ERS®. З головним питанням зменшення рахунку за енергоносії орендарів.

Щодо проекту Rue de Charonne, впровадження технології ERS® дозволяє мешканцям отримати реальну економію до 60% на рахунку за гаряче водопостачання. Потреби в гарячій воді в будівлі майже не перевищують 28 270 КВт-год. Biofluids Environmentnement та його технологія ERS® виробляють чисте тепло 15 376 кВт-год. Економія енергії еквівалентна 15 376 кВт-год/рік і на нього впливатиме соціальний орендодавець при отриманні орендної плати.

Споживання енергії 49,5 кВт/м2/рік

Щоб досягти такого рівня енергетичних показників, соціальний орендодавець та його партнери закликали безліч інноваційних рішень за межами сірої системи рекуперації стічних вод:
- попередньо бетонні стіни, доставлені на ділянку,
- Система ITE,
- зелені дахи, щоб забезпечити хорошу теплоізоляцію та гідроізоляцію,
- змішані столярні вироби з дерева/алюмінію
- сонячне затінення на південному фасаді для літнього комфорту та зимового сонячного виграшу,
- балкони, прикріплені до конструкції, щоб уникнути теплових мостів,
- використання газових конденсаційних котлів.

Цілі вигоди від етикеток Хабітат та навколишнє середовище Ефективність та BBC Effinergie і відповідає Кліматичному плану міста Парижа, що вимагає споживання енергії менше 50 кВт/м2/рік, тобто для стандартного житла 60 м², споживання 250 €/рік.


Балкони, прикріплені до конструкції, перешкоджають виникненню теплових містків

Унікальна технологія у Франції

E.R.S®, розроблена виключно компанією Biofluides Environmentnement, є унікальною системою для відновлення калорій із сірих стічних вод, що утворюються орендарями. Система складається з резервуара, в якому сіра стічна вода циркулює в контакті з теплообмінниками. Уловлена ​​енергія підвищує температуру води, що циркулює в теплообмінниках, що в поєднанні з тепловим насосом Вода/Вода створює гаряче водопостачання, що надходить у головну мережу ГВС будівель. Блок резервуара/теплового насоса управляється шафою Command & Control, обладнаною програмованим промисловим контролером, який виконує всі функції автоматизації управління клапанами, автоматичний цикл очищення, регулювання теплового насоса та контури. Останній також управляє сигналізацією, телеметричним моніторингом системи E.R.S® за допомогою датчиків, лічильників та інформації управління системою. Після аналізу та обробки в режимі реального часу ця інформація перетворюється для розповсюдження орендодавцю та/або орендарям через екран у залі будівлі (також доступна через Інтернет або SMS).

З моменту запуску в 2006 році технологія E.R.S® була застосована у понад 19 проектах у Франції, головним чином для житлових проектів.

Актори проекту

Клієнт: ICF Habitat La Sablière

Загальне підприємство: Буйг Іль де Франс Будівництво соціального житла

Архітектор: L-BA - Archishop Living and Building - Тібо РОБЕРТ

Етикетки: Qualitel H&E, профіль Варіант виконання - BBC Effinergie - Кліматичний план міста Париж

Ключові номери

- Початок робіт: лютий 2012 р

- Кінець роботи: квітень 2013 року

- Тривалість роботи: 14 місяців

- Загальна сума операції: 4 488 000 євро, включаючи податок

Автор: Ален Муре - Президент та засновник PME Biofluides Environmentnement
