Стільниковий телефон впав у воду - чому Рейс НЕ допомагає?!
Ви не звертаєте уваги ні на хвилину, і дорогий мобільний телефон падає у воду або ви виливаєте напій на свій смартфон. Що ви можете зробити зараз, щоб зберегти пристрій? Чому коротке замикання зазвичай рятує стільниковий телефон від подальших пошкоджень? Чому помилково вважають, що рис допомагає при пошкодженні водою? Ось інформація!
Чому вода ламає стільниковий телефон?
Як багато хто знає зі свого уроку фізики, вода, яка нас оточує щодня, містить розчинені мінерали, які надають рідині провідність. Якщо між двома контактами є провідна рідина, то рідина відповідає опору, який перемикався між двома контактами. Результатом є те, що сигнали фальсифікуються, надходять не в те місце або взагалі не можуть генеруватися. Це призведе до дестабілізації роботи пристрою, але це не зламає його.
Якщо між лінією електроживлення та землею/землею (також званою землею) є провідна рідина, може статися коротке замикання. Оскільки струм завжди проходить шлях найменшого опору, струм виводиться через рідину до лінії GND. Як результат, інші мікросхеми у пристрої перестають належним чином живитись і не можуть працювати належним чином. Пристрій виходить з ладу або вимикається. Для мобільного телефону тут теж немає нічого небезпечного. Коротке замикання лише розряджало акумулятор. Рідко трапляється, що мікросхеми, що постачаються на 1,5 В, раптово отримують 3,7 В - це насправді пошкоджує чіп і може його зламати. Однак ймовірність цього дуже мала. Однак більш проблематично, коли транзистори або мосфети отримують неправильні сигнали і починають проводити електрику, коли їм це заборонено. Це насправді може пошкодити компоненти або саму друковану плату.
З моєї точки зору, однак, інший тип збитку набагато серйозніший: електрохімічна корозія.
Наприклад, якщо провідна рідина потрапляє між контактами компонента, наприклад, струм починає текти. Контакти роз’їдаються. З корозією можуть виникнути дві проблеми. Компоненти, які не були провідними, такі як конденсатори, починають проводити електрику. Або компоненти, які були провідними, втрачають контакт з друкованою платою і стають непровідними.
У наведеному нижче відео моделюється така шкода водою. Між контактами конденсатора було подано постійну напругу 4 В - подібно до напруги в стільниковому телефоні з літій-іонною батареєю. На конденсатор наносили краплю солоної води. У першій частині відео протікав струм приблизно 1А. Перш за все, цей струм піддав корозії основний метал контакту на позитивному полюсі конденсатора. Як ви можете бачити на відео, волога через деякий час випаровується, але солі, що утворюються навколо конденсатора, продовжують проводити електрику. На другому етапі було застосовано другу краплю солоної води, що призвело до встановлення постійного провідного зв’язку між двома полюсами - було створено справжнє, дуже добре провідне коротке замикання.
Чому рис не допомагає?
Ну, як ви можете бачити на відео, вода випарувалася через короткий час. Однак дещо корозіований компонент продовжував проводити електроенергію. З опором, якого було б достатньо для заподіяння наслідку шкоди. Ці солі утворюються через кілька секунд перебування у воді. Вода випаровується, коли її поміщають в рис, але солі залишаються на контактах і повільно, але надійно завдають подальшої шкоди друкованій платі та компонентам. Щось подібне могло б статися, якби ви сушили смартфон у духовці. Різниця лише в тому, що під час сушіння в духовці можуть статися додаткові пошкодження. Забруднювачі з стільникового телефону також можуть потрапити в духовку - в якій ви все одно хочете готувати їжу! Тому ми застерігаємо від таких спроб самостійного відновлення.
Але рис також має ще один негативний ефект. Замочування в рису вимагає часу. Про 6, 12, 24, 36 або 48 годин повідомляється в Інтернеті. Тим часом компоненти пристрою продовжують піддаватися корозії, і ви втрачаєте цінний час. І що тоді? Потім ви вмикаєте мобільний телефон. Якщо в пристрої вже утворилися короткі замикання, вони тепер належним чином живляться і тепер завдають подальшої шкоди. Що робити, якщо стільниковий телефон не запускається? Тоді стільниковий телефон підключається до зарядного пристрою, можливо, акумулятор розряджений. Це призведе до подальшого пошкодження пристрою.
Але чому цей міф такий поширений? Оскільки в найрідкісніших випадках це насправді допомагає знову увімкнути мобільний телефон. Однак це не має нічого спільного з ремонтом, оскільки стан часто є лише тимчасовим. Компоненти без кісточок можуть від’єднатися від дошки в будь-який час. Однак, як правило, подальші збитки завдаються ввімкненням пристрою або підключенням зарядного пристрою!
Краще було б покласти стільниковий телефон у високопроцентний спирт (ізопропанол).
Яка правильна процедура?
Важливо, щоб електроживлення перервалося якомога швидше. Для цього необхідно вийняти акумулятор пристрою або від'єднати його від пристрою. Навіть якщо пристрій вимкнено, деякі деталі електроніки все ще активні та живляться. Якщо вийняти батарею неможливо, як, наприклад, у випадку із сучасним iPhone, тоді пристрій слід принаймні вимкнути, щоб пошкодження було якомога меншим.
У лабораторії ми спочатку відкриваємо пристрій і знімаємо логічну плату. З новішими айфонами ми також припаюємо щити між різними секціями на логічній платі, щоб ми могли бачити області.
Потім логічна плата перевіряється під мікроскопом. Таким чином можна локалізувати пошкоджені ділянки. Потім друковану плату очищають ультразвуковим миючим засобом при 65 ° C за допомогою миючого розчину "Branson EC" протягом приблизно 2 хвилин з кожного боку в режимі "Sweep". Потім дошку промивають 99% ізопропанолом і сушать при 50 ° С протягом 4 годин.
Мобільний телефон увімкнено лише вперше після цієї процедури. Якщо він не запускається, він буде шукати помилку. Потім дефектні компоненти видаляються з дощок дозаторів і припаюються до плати пристрою. Відсутні та корозійні провідникові колії замінюються тощо.
Звичайно, таку ж процедуру ви також можете зробити вдома. Але я хотів би зауважити всім, що для пайки логічної плати потрібно багато навичок та досвіду. При чищенні друкованої плати слід використовувати не ультразвуковий очищувач для ювелірних виробів, а промисловий очищувач з функцією "розгортки", що варіює частоту чищення. Без цієї функції платі може бути заподіяно подальший збиток. Для очищення використовуйте відповідний розчин з дистильованою водою. Не використовуйте спирт в ультразвуковому миючому засобі.
Пошкодження водою BER (поза економічним ремонтом)? Коли коштує ремонт стільникового телефону?
Тепер, коли ви знаєте нашу процедуру пошкодження водою, вам цікаво, наскільки дороге таке лікування. Ну, це дуже різне. Як емпіричне значення, я можу сказати, що ремонт є вартим лише в рідкісних випадках. Загалом, ми проводимо ремонт на мобільних телефонах або смартфонах лише в нашій лабораторії для відновлення даних. З досвіду я б сказав, що ремонт вартий лише того, якщо:
- Для відновлення даних
- Смартфон має нову ціну понад 700 € і йому менше року
- Час між пошкодженням водою та ремонтом менше 6 годин
- Хтось готовий жити з несправностями пристрою, незважаючи на високі витрати на чищення та ремонт. Це, наприклад, білі плями на екрані
Як насправді виглядає така шкода від води?

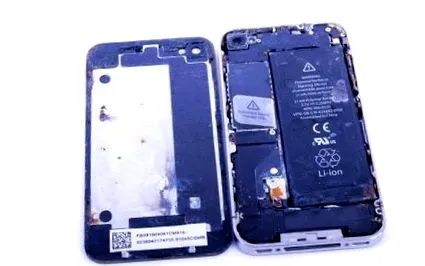

випадок 1. демонструє фотографії iPhone 4s, який впав у склянку з водою. Стільниковий телефон негайно згас. Стільниковий телефон зберігався вдома протягом ночі і прийшов до нашої лабораторії наступного ранку для відновлення даних.
Цей пристрій було очищено відповідно до інструкцій вище, а потім запущено через лабораторний блок живлення. Стільниковий телефон відразу запрацював нормально, відновлення даних стало можливим негайно без додаткових допоміжних засобів.
Випадок 2. Показує iPhone 4, також з пошкодженням водою. IPhone впав у озеро, власники на тиждень замочували iPhone у рисі, а потім принесли його до нашої лабораторії для відновлення даних.

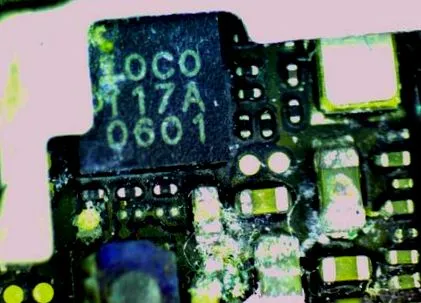

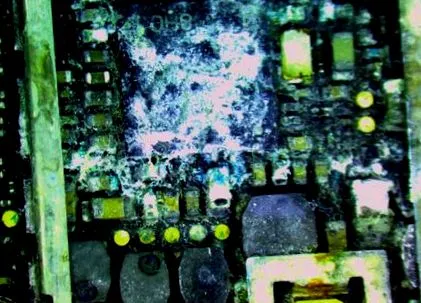

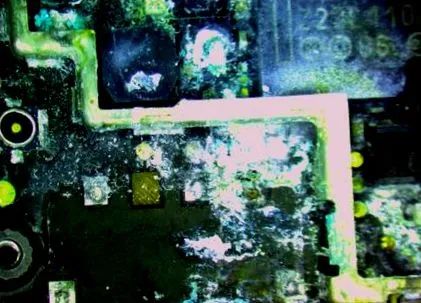

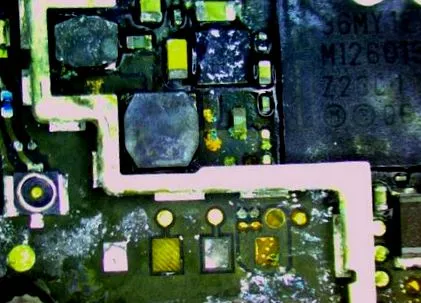

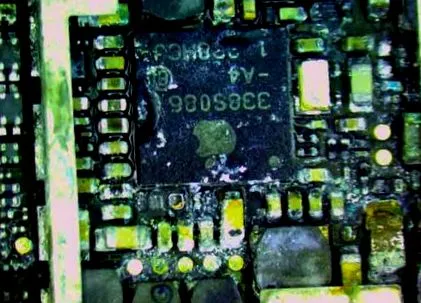

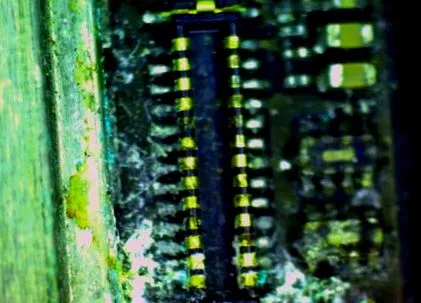

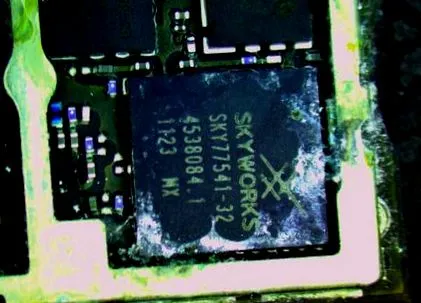

На фотографіях одразу помітно безліч солей, що розподіляються на дошці. Зокрема, роз’єм акумулятора сильно постраждав. І з’єднання, і провідникові доріжки на друкованій платі були повністю зруйновані корозією, як це видно на знімках, зроблених під мікроскопом.
Навіть після ультразвукового очищення на платі все ще залишаються солі. Численні з'єднання невеликих компонентів SMD повністю руйнуються або іржавіють. Пошкодження такого пристрою величезне і дуже ускладнює відновлення даних. Дані з цього пристрою ще не вдалося отримати.
