2. Інтеграція ретрансляторів
Для великих світлодіодних проектів із 30 і більше метрів вихідна потужність типових світлодіодних контролерів часто вже недостатня. Максимальна потужність блоку живлення також може бути обмежувальним фактором, тому у великих установках часто необхідний 2-й або 3-й блок живлення. Потім за кожним блоком живлення для управління повинен бути підключений окремий контролер - або простіше - ретранслятор.

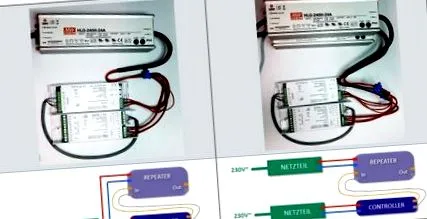

Типові вузли показані на наступному малюнку. Залишився з один Блок живлення для контролера та репітера. Прямо з кожним окремий, другий Блок живлення (найпоширеніша настройка):
Повторювачі можуть легко розширити установку, піднімаючи та посилюючи сигнал від контролера. Для цього тонкі кабелі (тут я фото з сірою ізоляцією) ведуться від виходу контролера до входу ретранслятора.
Наступна стаття пропонує вступ до функціонування ретрансляторів: Пояснення світлодіодного ретранслятора
Наш огляд показує, від якого підключеного навантаження вам потрібні блоки живлення, контролери та повторювачі: Великі установки: Знайдіть відповідні блоки живлення та елементи керування
Далі ми детально демонструємо конкретні приклади застосування та підключення окремих компонентів у 3 типових випадках.
Випадок 1:
Велика світлодіодна інсталяція RGB
Якщо вихідна потужність контролера RGB (W) недостатня, конструкцію можна розширити за допомогою ретранслятора. Повторювач пропонує 4 входи для кольорових каналів R, G, B і W, а також загальний плюс. Підключіть виходи контролера до відповідних входів ретранслятора, як показано на малюнку. До вихідної сторони ретранслятора тепер можна підключити додаткові світлодіодні стрічки RGB або RGBW. Досить, якщо ви підключите загальний плюс світлодіодної стрічки лише одним + на ретрансляторі. Внутрішньо всі + на ретрансляторі так чи інакше з'єднані між собою.
Приклад розрахунку
Установка RGB на 35 м із споживаною потужністю 23 Вт/м
Це робить трохи більше 8 ампер на кольоровий канал (33,6/4). Навіть наш найпотужніший контролер LK55-8 був би вражений такою інтенсивністю струму. Вбудований ретранслятор LK51 з виходами ампера 4 х 6А забезпечує достатню потужність для подальших 16,5 м.
Де це можливо, бажано підключати світлодіодні стрічки лише до ретранслятора, а не до контролера взагалі. Звичайно, для цього має бути достатньо продуктивності контролера. Причина полягає в тому, що час від часу яскравість між світлодіодними стрічками, підключеними до контролера та ретранслятора, не зовсім однакова. Як приклад з'єднання, випадок 2)
Випадок 2:
Встановлення RGBW, тільки через ретранслятор
Тут контролер був недостатньо потужним для живлення всіх світлодіодних стрічок, але ретранслятор досить потужний для повної установки! У цьому випадку, якщо це можливо, всі світлодіодні стрічки слід підключити до ретранслятора. У цьому випадку контролер є лише передавачем сигналу для ретранслятора, але, звичайно, він все одно повинен отримувати напругу від блоку живлення. Потім ви просто підключаєте виходи контролера до входів ретранслятора і підключаєте всі світлодіодні стрічки до виходу ретранслятора. Це гарантує, що всі світлодіоди однаково яскраві.
Примітка: Якщо ретранслятор пропонує 2 паралельних входи для напруги живлення, рекомендується використовувати обидва. Поточне навантаження на клеми підключення зменшується вдвічі.
Випадок 3:
Велика, чисто біла світлодіодна установка
Повторювачі також можна використовувати для великих установок, на яких встановлені лише білі світлодіоди. Позначення "RGBW" на ретрансляторі не означає, що туди можна підключати лише світлодіоди RGBW. Для ретранслятора не має значення, керуються кольори або біле світлодіодне світло.
Згідно з графікою, запустіть загальний V + на виході контролера до V + на вході ретранслятора. Ви також можете підключити вихід (-) контролера до будь-якої кількості входів ретранслятора (-). Кожен вхід, який використовується на ретрансляторі, може керувати відповідним виходом ретранслятора і, отже, іншими світлодіодними стрічками. Для орієнтації використовуйте маркування “RGBW” або “1,2,3,4”.
Приклад розрахунку
40 м білі світлодіодні стрічки з енергоспоживанням 19,2 Вт/м
Згідно з технічним паспортом, контролер LK55-8 пропонує чотири виходи з 8 амперами кожен. Теоретично цього було б достатньо для роботи на 40 м (4 x 8A = 32A). Однак ніколи не слід використовувати повноцінно вихідний сигнал контролера, по-перше, завжди можуть бути допуски, а по-друге, вам доведеться розділити світлодіодні стрічки точно з точністю до сантиметра, що зазвичай ускладнює установку.
Краще розрахувати з безпечними 6 амперами на вихід і використовувати ретранслятор, такий як LK51 з 4 х 6 амперами.
Ви можете підключити ще 7,5 м світлодіодної стрічки до кожного виходу ретранслятора. Якщо ви хочете спростити установку, просто підключіть рівно 5 м світлодіодних стрічок до кожного виходу контролера та ретранслятора (загалом 8 виходів) і таким чином автоматично дотримуйтесь правила 5 м без додаткових зусиль розподілу.
Якщо вихідна потужність ретранслятора повинна бути достатньою для всієї інсталяції, бажано підключити всі світлодіодні стрічки до ретранслятора. Тоді контролер є лише передавачем сигналу для ретранслятора. Тло цього полягає в тому, що інколи яскравість світлодіодних стрічок, що працюють на контролері, не зовсім однакова з яскравістю світлодіодних стрічок, підключених до ретранслятора. Тому, коли це можливо, все повинно проходити через ретранслятор.
Випадок 4:
Установка RGBW із сильними білими світлодіодами
Така конструкція дуже часто використовується в проектах із непрямим освітленням, коли крім кольорових ефектів для освітлення приміщення потрібен також яскравий, якісний білий.
Поодинокий білий канал на контролері швидко переповнюється потужністю окремих білих смужок, і потрібно використовувати ретранслятор. Інтеграція ретранслятора дуже подібна до випадку 2). Використовуйте білий вихід контролера і подайте будь-яку кількість входів на ретранслятор. Якщо підключити дроти, як показано на кресленні вище, ви можете використовувати потужні білі світлодіодні стрічки на всіх 4 виходах ретранслятора. (Примітка: На відміну від малюнка, часто потрібно використовувати ретранслятор з другим окремим блоком живлення.)
Приклад розрахунку
Установка RGBW на 15 м з окремими білими світлодіодними стрічками
Світлодіодні стрічки RGB: 14,4 Вт/м (еквівалентно 4,8 Вт/м на колір)
Білі світлодіодні стрічки: 15 Вт/м
15-метрові смуги RGB можна легко підключити до нашого стандартного контролера LK55 з вихідною потужністю 4 х 4 ампер. Однак для 15-метрової білої світлодіодної стрічки потрібно використовувати ретранслятор.
Приклад показує, що у випадку RGBW з окремими білими світлодіодними стрічками, навіть із порівняно короткими 15 м, неможливо працювати без повторювача. Ми рекомендуємо повторювач LK51 з 4 х 6 ампер.
На вихід можна підключити до 6,4 м смуги 15 Вт/м. Наприклад, ви можете повісити 5-метрові світлодіодні стрічки на 3 виходи ретранслятора і таким чином елегантно виконати установку.
Випадок 5:
Сильні білі світлодіоди та RGB на одній стрічці
Ця спеціальна структура може знадобитися для смуг RGBW з надміцними білими світлодіодами. Наприклад, якщо ви використовуєте нашу світлодіодну стрічку RGBW для яскравого основного освітлення LK04-6o. При цьому білі світлодіоди витрачають до 15 Вт/м, тоді як червоний, зелений та синій потребують лише близько 5 Вт/м.
Отже, можливо, вихід білого кольору вибраного контролера є занадто слабким для встановлення світлодіодів і повинен бути посилений ретранслятором. Корпус дуже схожий на випадок 3), тільки тут білі світлодіоди знаходяться не на окремих смугах, а на тій самій смузі, що і світлодіоди RGB. Структура однакова. Білий вихід контролера надходить на вхід ретранслятора. Плюсовий вихід контролера також розгалужений для ретранслятора. Потім лише негативний полюс білих світлодіодів підключається до виходу ретранслятора.
Повторювач і контролер можуть подаватися разом через один блок живлення або через 2 окремі блоки живлення.
2 коментарі
У мене є поєднання випадків 3 і 4. У мене є бари RGBWW, бари WW і бари KW. На додаток до (теплого) білого, RGBWW потрібні лише червоний та синій. Потужність червоного/синього низька і може подаватися через світлодіодний контролер (макс. 5А).
Канали (теплі) W і G (холодний білий) повинні подаватися через ретранслятор. Тепер я підключаю свій вихідний сигнал контролера W до W + B ретранслятора та G (холодний білий) контролера з R + G на ретрансляторі. Тепер я можу підключити штанги RGBW, як у випадку 4, тобто залишити з'єднання + вільним, оскільки це проходить через загальний анод штанги RGBWW. Потім я затискаю з'єднання з вихідним сигналом ретранслятора.
Зараз у мене також є 3 бари DH і 3 KW. Потужність 3 барів може подаватися через один канал.
Чи слід тепер підключати це до ретранслятора відповідно до випадку 3? Просто промовляйте + і - від смуг WW до + і - від виходу B ретранслятора і + і - від барів KW до + і - від виходу R ретранслятора?
Доступний відповідний блок живлення для ретранслятора, і блок живлення, і ретранслятор майже не повністю завантажені.
Привіт Тіме,
це занадто складно, щоб відповісти у розділі коментарів тут. Для цього мені потрібна точна інформація про використовувані компоненти, і я не зовсім розумію кілька речей з вашого опису. Тому було б краще, якщо б ви написали нам електронний лист і, можливо, прикріпили фотографії/посилання на використовувані продукти.
багато привітань,
Денніс
