334 Гідрологічний режим, структура ґрунту WikiMelio
Опис та визначення
Гідрологічний режим у сільськогосподарських угіддях стосується припливу та відтоку поверхневих та підземних вод. Переважна структура ґрунту та оброблюваних земель визначає умови для росту рослин. Регулювання ґрунту, повітря, клімату та води в районах з вологими ґрунтами досягається за допомогою дренажних та зрошувальних систем (пор. 335 Проектування проекту та 425 Впровадження проекту).
Дренажні системи/насосні станції

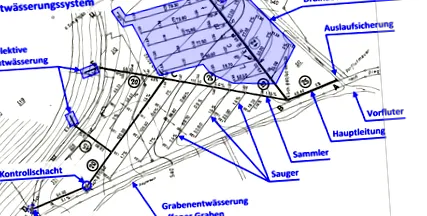

Ми розрізняємо селективні дренажні системи і систематичний.
Селективна дренажна система (дренаж за потребою) відводить порожнини, водовідводи та підводні шари або шар ковзання ґрунту. Дренаж дороги - це вибірковий дренаж.
систематична дренажна система за допомогою декількох паралельних водних вакуумів використовується на поверхні для відводу накопиченої води. Підключені вакуумні та колекторні системи згруповані в дренажних зонах (у Німеччині їх називають Dränbeet). Якщо поверхні, що підлягають дренажу, знаходяться під стоками, як, наприклад, у великих річкових долинах (долина Рейну Сен-Галлуа, Гран-Маре та ін.), Надлишок води відкачується за допомогою станції, що відкачує з найнижчої точки потоку до стоків.
Дренажна установка/Аспіратори для води
Дренажні системи - це мережі підземних трубопроводів. Вони проникні для води і відводять воду, накопичену в сільськогосподарських ґрунтах з високим вмістом глини та мулу. Ці зливні труби ще називають водяними вакуумами. Номінальна ширина в основному становить від 60 до 100 мм. Раніше в якості матеріалу використовували в основному теракоту, сьогодні пластикові труби з отворами використовують більше. Дренаж створює оптимальні умови для вирощування культурних рослин. Відведення накопиченої води через дренажні системи покращує структуру грунту, утворення пір, аерацію та прогрівання грунту.
Збірна трубка/водозбірник/дренажна труба
Як і дренажна труба, збірна трубка, т.зв. колектор, - це підземна трубопровідна установка, яка виконує дві функції. З одного боку, він проводить воду зі стоків до найближчих стоків, а з іншого боку, висмоктує воду з обробленого ґрунту через його трубчасті отвори. Номінальна ширина в основному становить від 120 до 200 мм. Раніше ми використовували такі матеріали, як теракота та цемент, сьогодні замість них використовуємо пластикові труби з ПЕ.
Для захисту несучого шару припливи води вздовж доріжок збираються та евакуюються за допомогою стік складені з труб з отворами та пучком осипу.
Головна лінія/лінія потоку/транспортна лінія
Дренажна труба - це система підземних трубопроводів, завданням якої є безперешкодне підведення води з пилососів та колекторів до найближчого відкритого каналу. Номінальна ширина в основному становить 250 мм і більше. В якості матеріалу використовується в основному цемент. Для номінальної ширини до 300 мм часто використовують пластикові труби з ПЕ.
Колодязі/каналізація/контрольні колодязі
Свердловина набирає воду з водовідбірників, колекторів або транспортних ліній. Зібрана вода подається через злив або евакуаційну трубу до найближчих стоків.
кришка люка збираючи воду, що веде на поверхню, найчастіше вздовж доріжок. добре контролювати збирає воду зі стоків та колекторів. Він не збирає поверхневі води (стічні води).
Це добре гарантує доступність підземних труб. Це дозволяє контролювати та підтримувати вхідні та вихідні канали. Свердловини бажано встановлювати з інтервалом приблизно від 60 до 80 см. Якщо це можливо, їх слід розміщувати над пилососами або водозбірниками або магістральними трубами та встановлювати під час значних змін напрямку та поздовжнього градієнта або коли змінюється номінальна ширина магістральних труб.
Дренажні канави/дренажна траншеядренаж за допомогою канав використовується для підведення води з водяних пилососів, колекторів та магістральних труб у відкриту канаву. Дренаж з канавами також використовується для відводу джерельної води. Відкриті дренажні канави часто вважаються громадськими водними шляхами, з урахуванням певних експлуатаційних обмежень. Уздовж доріжок або на оригінальних ділянках часто виконують дренажні системи з невеликими канавами, використовуючи дренажну траншею, що складається з грудок осипу або щебеню.
Вимоги до інфраструктури у галузі будівництва, екології та гідрології також вищі для будівельних робіт.
Пристрої захисту та введення/виведення даних
Захист від входу та виходу - це пристрій, призначений для запобігання втрат та промивання ґрунту в перехідній зоні між канавою та трубою, або, можливо, гідравлічним ковзанням.
Вздовж більших потоків на виході з виходу може бути встановлений зворотний клапан, який запобігає зворотному потоку води в дренажні системи у разі потоку високий рівень води і який захищає від потрапляння тварин.
Потік/стічні води
Термін потік відноситься до видалення зайвої води. У дренажних системах стояча вода, відповідно надлишок води для посівів, зливається з кореневої зони. Стоки без пошкодження евакуюють воду з пилососів, колекторів, магістральних труб або відкритих ровів.
Цілі/Переваги
Методи та процес
Планування систем водовідведення для регулювання гідрологічного режиму вимагає знання посилань та взаємодій між складом і поведінкою ґрунту та місцевими умовами з надходженням та евакуацією поверхневих вод (стічних вод), а також схилів та підземних вод, що протікають під землею.
Планування та розмір дренажних систем
Планування та розмір дренажних систем враховують місцеві умови, такі як ухил ґрунту, геологію, структуру ґрунту та місткість та багато інших факторів.
Щодо вибору способу водовідведення та розмірності системи, можна звернутися до наступної роботи: „Landwirtschaftliches Meliorationswesen, Zweiter Teil: Regelung des Wasserhaushalts“ (Hunkeler, Grubinger, Tanner) 1975.
Для перфорованих труб необхідно використовувати відповідний фільтруючий матеріал залежно від типу грунту та місцевих умов. Детальніше див. У документі Excel "Розрахунки: розподіл розміру та розміру частинок" .
Подальшу основну інформацію про розвиток сільськогосподарських вод та планування дренажних систем можна знайти в наступній публікації: "Wasserbau, Landwirtschaftlicher Wasserbau, Bodenkultur" (Muth, Werner Ingenieur Texte 35, 1974, 13MB)
Окрім описаних дренажних заходів, існують і інші заходи щодо поліпшення земель для поліпшення структури ґрунту з метою сприяння оптимальному росту культурних рослин. Ви знайдете інші корисні посилання на цю тему таких заходів, як дренажні канави, утилізація, колектори, аспіратори води, дренажна траншея, мопінг, декомпозиція, розпушування ґрунту, удобрення грунту. німецькою мовою.
Захист ґрунту
З планування та проектування дренажної установки та з огляду на майбутнє будівництво, інтереси якісного захисту ґрунту повинні враховуватися та включатися в проект. Це справедливо для будівельних робіт установок, а також для надлишків ґрунту, особливо того, що надходить з горизонтів B і C.
Хороші проекти містять інформацію, що стосується захисту грунту, вже в тендерній документації. Більше інформації про охорону ґрунтів ви можете знайти у: 424 Гідрологічний режим.
Використання водоохоронних зон
Як правило, у водоохоронних зонах не планується і не будується нова дренажна система. У проекті проекту необхідно згадати про можливе використання земель на територіях, близьких до водоохоронних зон. У цьому контексті слід враховувати правові положення (зокрема LEaux 814.20).
Підключення нових дренажних установок до існуючих, що субсидуються федеральними та кантональними внесками на благоустрій земель, підлягає дозволу. (Ст. 99 LAgr). Власники земельних ділянок, споруд чи споруд, що субсидуються, повинні терпіти підключення нових споруд, якщо це доречно в природних та технічних умовах. Кантон приймає рішення про підключення та встановлює належну винагороду за використання існуючої структури, якщо це виправдано.
Процес проектування дренажної системи можна розділити на шість етапів (згідно Storchenegger I., 2014: Grobentwurf (Kap.20) і Auslegung Drainagenstränge (Kap.30))
