КАМІННІ КОТЛИ ТИСКОВІ або в ДЕПРЕСІЇ

Ми також розмежовуємо котли за тиском димових газів у каміні.

Оснащений пальником, оснащеним вентилятором, вентилятор виштовхує повітря, необхідне для горіння, у камін. У каміні випари знаходяться під тиском, ВИЩИМ, ніж атмосферний. Потім камін тисне (надмірно).

Це стосується котлів на мазуті та газових котлів, обладнаних припливним повітряним пальником.

Коли випари витягуються з котла шляхом природного витягу з димоходу або за допомогою відсмоктувача диму на виході з котла, камін тоді знаходиться в ДЕПРЕСІЇ.

У каміні випари знаходяться під тиском НІЖИМ, ніж атмосферний.

Це стосується котлів на атмосферному газі та котлів на деревині (натуральна тяга), а також котлів на деревних гранулах (витяжка).

Примітка: Димосос - це не що інше, як вентилятор, розміщений на виході з котла, який висмоктує пари з котла.

грунтові

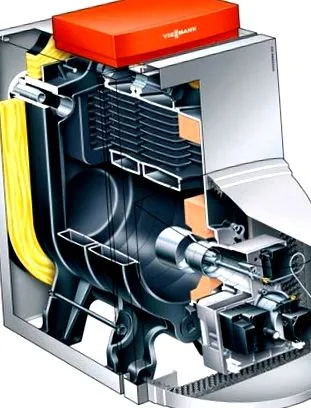

Масляний котел (з примусовим повітряним пальником)

КАМІН ТИСКУЕ

Джерело VIESSMANN - VITOROND 100

Атмосферний газовий котел

КАМІН в DЕПРЕСІЯ

Джерело VIESSMANN - VITOGAS 100

Котел на дровах з витяжкою

КАМІН в DЕПРЕСІЯ

Джерело HERZ - Firestar Lambda

ОДИН ОБСЛУГОВУВАННЯ або ЗМІШАНІ КОТЛИ

ПРОСТИЙ ПОСЛУГОВИЙ котел подає лише тепло до центрального опалення житла.

Котел "MIXED" (або ДВОЙНА СЕРВІС) - це котел, здатний забезпечувати тепло для опалення, а також для гарячого водопостачання, що постачає різні крани в будинку.

Котли "на землі" "змішаний" зазвичай оснащені резервуаром, який називається акумулятором ГВП. Нагріта вода, нагріта в нагрівальному тілі, циркулює в теплообміннику (трубі у вигляді змійовика), розміщеному в резервуарі для гарячої води. Потім гаряча вода для нагрівання нагрівається водою, що нагрівається, за допомогою кондукції через стінки теплообмінника.

Резервуар може розташовуватися як під, так і під нагрівальним корпусом котла, що надає йому форму холодильника, на відміну від одноразових котлів (лише для опалення), які мають висоту пральної машини.

«ЗМІШАНИЙ» котел з баком для ГВП

над нагрівальним тілом

ПРОСТИЙ СЕРВІС котел

Джерело Де Дітріх

«ЗМІШАНИЙ» котел з баком для ГВП

нижче нагрівального тіла

3 покоління котлів

ТРАДИЦІЙНІ АБО СТАНДАРТНІ КОТЛИ (називаються високою ефективністю)

Це котли минулих років. Їх нагрівальне тіло не переносить конденсат.

Щоб цього уникнути, температура повернення води в котел повинна бути не менше 60 ° C.

З цією метою деякі виробники навіть вимагають встановлення рециркуляційного насоса, щоб підтримувати мінімальний потік зрошення в котлі та нагрівати зворотну воду.

Потрібно навіть уникати конденсату в димоході. Для цього мінімальна допустима температура в соплі становить 160 ° C, а іноді може досягати 240 ° C.

Вони є найбільш енергоємними котлами. У мазуті та газі вони більше не продаються для побутових та колективних установок.

ПРИНЦИПНИЙ ТРАДИЦІЙНИЙ котел (СТАНДАРТНИЙ)

КОТЛИ З НИЗКОЮ ТЕМПЕРАТУРОЮ

Низькотемпературний котел - це котел, призначений для безперервної роботи з температурою зворотного ходу від 35 до 40 ° C., БЕЗ КОНДЕНСАЦІЇ виробництво.

Зателефонували деякі котли "дуже низька температура" може навіть працювати з поверненням води до 10 ° C.

Але на практиці температура води ніколи не опуститься нижче 25 ° C, щоб гарантувати реальний теплообмін.

Щоб уникнути конденсації в котлі, випари повинні виходити через сопло при мінімальній температурі 120 ° C.

Щоб скористатися перевагами низькотемпературного котла, установка також повинна мати можливість працювати при низькій температурі: великі радіатори, задана температура котла автоматично опускається відповідно до зовнішньої температури тощо. .

Опускаючи початковий водний режим 70 ° C - 90 ° C (зазвичай використовується у старих традиційних котлах) до 60 - 70 ° C, і додаючи до цього кліматичний регулятор із зовнішнім датчиком, передбачається, що установка обігрівача буде працювати при водний режим 45 - 55 ° C протягом більшої частини опалювального періоду.

ПРИНЦИПНИЙ НИЗКОТЕМПЕРАТУРНИЙ котел

Потім втрати тепла випромінюванням від нагрівального тіла, як і всі втрати від розподільчої мережі, зменшуються, як і річна витрата палива.

Ці низькотемпературні котли можуть бути нафтовими або газовими.

Випари можуть конденсуватися в димоході. Встановлення такого котла іноді вимагає заміни існуючої труби на трубу з нержавіючої сталі або обшивки димоходу, якщо це кладка.

Коли надворі дуже холодно, котли все ще можуть працювати при 80 ° C.

Ці котли, як правило, мають миттєву ефективність від 90 до 95% (від 5 до 10% відпрацьованого тепла).

Потроху ці котли, як правило, зникають з ринку, щоб звільнити місце конденсаційні котли.

КОНДЕНСУЮЧІ КОТЛИ

Конденсаційний котел - це новий стандарт котлів

Усі котли, що працюють на паливі, потребують кисню (O2) для спалювання свого палива, як правило, на основі вуглецю (C) та водню.

Таким чином, в димах згоряння ми знаходимо головним чином вуглекислий газ (CO2) та воду (H2O) у формі пари.

C H + O2 => C O2 + H2 O

Паливо + кисень => Вуглекислий газ + водяна пара

Завдяки тому, що водяна пара, що міститься в димових газах, повертається до рідкого стану, котел відновлює «приховане» тепло, яке вода поглинала для випаровування.

До цього "прихованого" тепла додається утилізація "розумного" тепла, отриманого охолодженням випарів. Вони можуть виходити при температурі 40 ° C, проти 120 ° C для низькотемпературного котла та 160 ° C для традиційного котла.

Щоб протистояти кислотності води, котли на мазуті використовують другий теплообмінник з нержавіючої сталі. Подібно до низькотемпературних котлів, часто оснащених одним і тим же нагрівальним корпусом, випари виходитимуть при 120 ° C з 1-го теплообмінника, ПЕРЕД тим, як додатково охолоджуватись і конденсуватись у цьому 2-му теплообміннику.

Конденсатор схожий на нагрівальне тіло на теплообмінник, але він виготовлений з нержавіючого матеріалу, здатного протистояти корозії через конденсацію.

ПРИНЦИПОВИЙ КОНДЕНСАЦІЙНИЙ МАСЛО котел

Конденсаційні котли, що працюють на газі, зазвичай мають єдиний теплообмінник, виконаний у "НЕРЖАВІЮЧІЙ СТАЛІ". Конденсація може відбуватися безпосередньо в цьому нагрівальному тілі.

Існує два основних типи нагрівальних тіл на газових конденсаційних котлах.

Нагрівальний кузов "RADIAL"

Він містить невелику кількість води.

Тому він більш чутливий до змін температури і тиску, а також до механічних напружень внаслідок розширення.

Радіальний теплообмінник з нержавіючої сталі

(Джерело котла VIESSMANN- VITODENS)
