Як ефективно розташувати камери зовнішнього спостереження - Кут, положення, висота
Найчастіше камери зовнішнього спостереження встановлюють у таких ситуаціях:
1. Для ефективного моніторингу та якнайкращого покриття відкритого простору: двору, вулиці, паркінгу тощо.
2. Для ефективного моніторингу обмеженої території або конкретного об’єкта: автомобіля, під’їзної брами, дизельного бака тощо.
Для обох ситуацій існують оптимальні кути, положення та висота камер спостереження для отримання найкращих результатів. Детально:
1. Моніторинг відкритих просторів.
Як зазначалося вище, найпоширенішими відкритими просторами, де потрібно відеоспостереження, є: периметр та двір будинку, склад, сад, паркінг тощо.
Для ефективного моніторингу цих місць ми повинні звернути увагу на:
Кут покриття кімнат, які ми хочемо встановити
Права кімната для покриття якомога більшої площі - це, звичайно, кімната з максимально широким кутом «ліворуч-праворуч». У цей момент на ринку ми знаходимо за дуже доступними цінами камери спостереження з кутами 90, 95, навіть 100 градусів відкриття. Саме ці кімнати вам слід вибрати, якщо ви хочете охопити якомога більшу площу.
Обережно! Ширококутний також має недоліки. Чим ширший кут, тим слабкіші деталі ви зможете розрізнити на відстані. Як спрощена аналогія, ефект схожий на розподіл порції вершкового масла на скибочку хліба. Чим більше ми намажемо вершкового масла на більший шматочок, тим менш щільним буде покриття. Так і з роздільною здатністю кімнати. Чим більше ми «розповсюджуємо» пікселі зображення на більшій поверхні, тим більше втрачаємо щільність якості. Цю втрату деталей на відстані через дуже широкий кут можна компенсувати збільшенням кількості пікселів, з яких формується зображення, отже, з вищою роздільною здатністю камери. Тому ми дійшли до наступного пункту аспектів, які слід розглянути.
Роздільна здатність камери
З причин, згаданих у попередньому пункті, ми виберемо камери спостереження з максимально можливим кутом, але також з правильною роздільною здатністю для відстаней, які ми хочемо ефективно контролювати.
Для камери з великим кутом (80, 90, 100 градусів) нам потрібні наступні роздільні здатності для ефективного розпізнавання важливих деталей (людські обличчя, реєстраційні номери)
- 1 мегапіксель для розпізнавання обличчя на відстані 8 метрів
- 2 мегапікселі для розпізнавання обличчя на відстані 16 метрів
- 3 мегапікселі для розпізнавання обличчя на відстані 25 метрів
- 4 мегапікселі для розпізнавання обличчя на відстані 35 метрів
- 5 мегапікселів для розпізнавання обличчя на відстані 40 метрів
Обережно! Ці резолюції необхідні лише в тому випадку, якщо ви хочете мати суттєві деталі на абсолютно всій згаданій відстані. Для загального покриття, без значних деталей, ви можете вибрати нижчу роздільну здатність.
Приклад HD-камери, ефективної на відстані 10 метрів. Ви помітите, що після перших 10 метрів деталі, які ми можемо розпізнати, значно зменшуються:
Ось приклад із камерою Full HD, ефективною на відстані 20 метрів. Ви можете легко помітити різницю в якості між двома кімнатами:
Розміщення кімнат
Розміщення кімнат здійснюється зараз так, щоб якомога більше отримати вигоду від широкого кута, який вони пропонують.
За допомогою трохи простої геометрії ми також визначаємо оптимальне положення для ширококутної камери.
Давайте слідуватимемо зображенню нижче:
За допомогою камери, розташованої на куті будівлі, і з отвором 90 градусів (або більше) ми можемо ефективно покрити абсолютно всі бажані сторону та поверхню, не маючи сліпих плям. Залежно від пройденої відстані залишається лише вибрати роздільну здатність камери, щоб отримати потрібні деталі, на великі відстані потрібна вища роздільна здатність.
Чим далі ми йдемо від кута будівлі і встановлюємо камеру ближче до центру, тим вище сліпі плями.
Виконуючи це рішення, ми усвідомлюємо, що для повного покриття зовнішнього вигляду 4-гранної будівлі нам потрібні мінімум 4 кімнати з кутом 90 градусів і правильною роздільною здатністю.

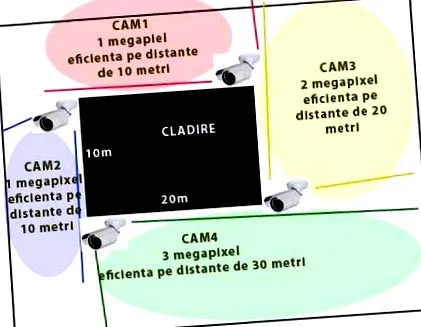

На зображенні нижче ми повністю охопили периметр та внутрішній дворик 4-кімнатної будівлі різної роздільної здатності. Ми позначили зону, ефективно покриту кожною камерою, щоб ви могли зрозуміти ефективні відстані, на яких ви можете використовувати різні роздільні здатності. Зображення показує відстані, на яких камери пропонують максимальні результати, а саме розпізнавання обличчя та реєстраційний номер. В якості загального покриття ви можете використовувати будь-яку роздільну здатність, яку хочете, але на той момент деталі, які ви зможете розпізнати, обмежені: кольорами, формами, ні в якому разі людськими обличчями або реєстраційними номерами.
Висота, на якій встановлені камери
Висота, на якій ми встановлюємо камеру, сильно впливає на кінцевий результат. Чим вища висота камери, тим більша відстань від камери до області, яку ми хочемо ефективно покрити.

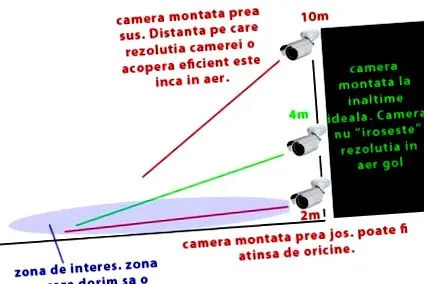

Ось повчальний приклад. Якщо ми встановлюємо 1-мегапіксельну камеру з ефективним покриттям 10 метрів, то ці 10 метрів повинні становити 10 метрів поверхні, яку ми хочемо контролювати, а не 10 метрів повітря. Ось 3 варіанти, з яких підходить лише один:
Орієнтація кімнати
Орієнтація кімнати вибирається, наскільки це можливо, так, щоб тильна сторона кімнати була захищена будівлею, а об'єктив спрямований назовні, до периметра. Таким чином ми уникаємо ризиків саботажу і підтримуємо всю систему якомога компактнішою.
Ось приклад будівлі з декількома сторонами, але нам вдається охопити всі кути ефективно, а кімнати, встановлені в точках, максимально безпечні.
Будівля або споруда, на якій встановлені кімнати
Будь-яка система спостереження потребує джерела живлення, технічного простору, де відеосистема підключається до Інтернету, центрального вузла для взаємозв'язку всього обладнання. Цей вузол повинен бути максимально захищеним від вологості та низьких температур. Стіни будинку доцільно використовувати для встановлення камер спостереження, а приміщення в будівлі для встановлення допоміжного обладнання (джерело живлення, відеореєстратор, маршрутизатор тощо). Будівля може бути будинком, складом, ангаром, майстернею, що завгодно має стіни, електрику та ступінь експозиції якомога нижче.
З такої будівлі ми можемо встановити камери з роздільною здатністю, кутами та ІЧ-освітленням відповідно до відстаней, які ми хочемо контролювати.
Звичайно, є місця, за якими ми можемо ефективно стежити, лише якщо встановити кімнати подалі від будівлі, але, де це можливо, рекомендується наведена вище порада.
Але що ми робимо, коли область, яку ми хочемо контролювати, і область, де ми можемо встановити камери, знаходяться на великій відстані одна від одної? Це питання підводить нас до другої частини цієї статті.
2. Спеціальний моніторинг конкретної території чи об’єкта
Які рішення ми маємо, якщо нам доводиться контролювати машину, ворота, машину, розташовану на відстані понад 30 метрів від точки, де ми можемо встановити камери спостереження?

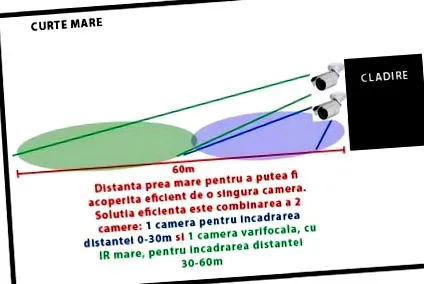

На зображенні нижче ми знаходимо рішення. Для великих відстаней, відстаней, які не можуть подолати ширококутні камери, ми маємо варіант камер із варіофокальними об'єктивами. Ці камери мають спеціальний об'єктив, який дозволяє регулювати рівень масштабування зображення. Уявіть собі бінокулярний ефект. Камера буде встановлена на відстані 60 метрів від об'єкта, що цікавить, але зображення камери падає на останню частину 30 метрів.

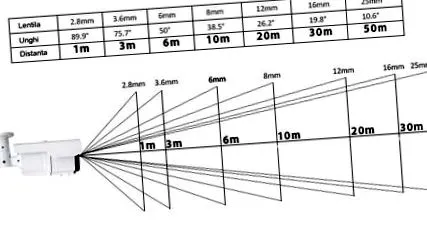

Ось кути, які ми отримуємо, використовуючи різні лінзи фокусної відстані:
Наведене зображення інтерпретується наступним чином:
- камера з об'єктивом 2,8 мм має кут 90-100 градусів і охоплює всю поверхню, на яку вона орієнтована, за винятком перших 1 метра біля камери.
- камера з об'єктивом 3,6 мм має кут 75-80 градусів і охоплює всю поверхню, на яку вона орієнтована, крім перших 3 метрів біля камери.
- якщо ми хочемо ефективно контролювати автомобіль на відстані 30 метрів, нам знадобиться камера з 12-міліметровим об'єктивом (рамка камери починається з 20 метрів) та роздільною здатністю 1 мегапіксель (ефективність на 10 метрів).
- якщо ми хочемо ефективно контролювати ворота за 40 метрів, нам знадобиться камера з 12-міліметровим об'єктивом (рамка камери починається з 20 метрів) та роздільною здатністю 2 мегапікселі (ефективність 20 метрів), або камера з 16-міліметровим об'єктивом (кадр камери починається з 30 метрів) та роздільною здатністю 1 мегапіксель (ефективність 10 метрів).
