Що таке редукторний двигун?
На Мотор-редуктор це однорідний і компактний блок, що складається з коробки передач і двигуна. У електроприводних технологіях, таких як виробництво SEW-EURODRIVE, останній завжди є електродвигуном. Ідея "моторно-трансмісійної установки" сходить до патенту дизайнера і підприємця Bruchsal Альберта Обермозера в 1928 році: він винайшов так званий "зустрічний двигун"
З тих пір мотори з редуктором постійно розроблялися і були винайдені нові типи передач. Що стосується двигуна, технологія постійного струму втратила своє значення, саме тому сьогодні редуктори найчастіше поєднують з трифазними двигунами або сервомоторами.
Як працює мотор-редуктор?
Центральна роль у Росії Мотор-редуктор приймає шестерню з її зубчастими ступенями, зубчасті пари. Вони передають потужність двигуна з боку приводу на вихідну сторону. Таким чином, трансмісія функціонує як перетворювач крутного моменту та швидкості.
У більшості застосувань коробка передач уповільнює швидкість обертання двигуна і одночасно передає значно більший крутний момент, ніж може забезпечити лише електродвигун. Залежно від конструкції редуктора, a Мотор-редуктор для легких, середніх або важких навантажень, для короткого або тривалого часу включення.
Залежно від того, чи передача перетворює вхідну швидкість двигуна (що називається швидкістю руху) у повільну чи швидку, говорять про зменшення або переклад передачі. Коефіцієнт швидкості i між вхідною швидкістю та вихідною швидкістю передачі служить для цього мірою.
Ще одна важлива метрика для одного Мотор-редуктор - максимальний крутний момент на вихідній стороні. Це вказано в ньютон-метрах (Нм) і є мірою потужності мотор-редуктора та навантаження, яке він може рухати разом із ним.
Які типи редукторних двигунів існують?
Перш за все, напрямок потоку потужності редуктора визначає тип мотор-редуктора. Розрізняють три основні типи: паралельний вал, кутовий редуктор і планетарний редуктор.
Де використовуються редукторні двигуни?
Можливе використання редукторних двигунів надзвичайно різноманітне. Без редукторних двигунів цілі галузі промисловості зупинилися б у всьому світі. Наприклад, у промисловому виробництві вони їздять на незліченних конвеєрних лініях, піднімають і опускають вантажі та переміщують найрізноманітніші товари в різних типах систем, від А до В.
Щоб назвати лише частину програм:
В автомобільній промисловості мотори з редуктором можна знайти у всьому виробничому процесі від прес-цеху до остаточного складання. А у виробництві напоїв вони переміщують пляшки, контейнери та ящики для напоїв і використовуються для наповнення або сортування порожніх порцій. Вся компанія-виробник інтралогістики залежить від накопичувачів, незалежно від того, чи потрібно зберігати, сортувати чи доставляти товари.
Навіть в аеропортах ніщо не працювало б без мотор-редукторів, а пасажири даремно чекали своїх валіз на багажі.
Машини та роботи, що вимагають високої динаміки та точності припасування, були б немислимими без сервоприводних двигунів.
І останнє, але не менш важливе: деякі атракціони в індустрії розваг навіть не існували б, і лоскот у шлунку на американських гірках, мабуть, був би невідомий.
Ідентифікаційний знак мотор-редуктора
Що означає інформація на паспортній табличці?

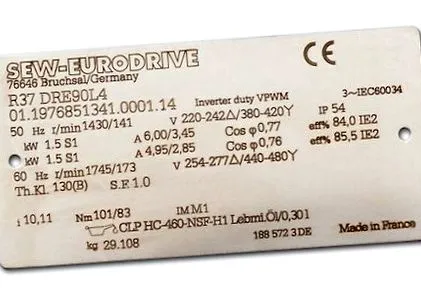

Коли a Мотор-редуктор ніколи не залишає наші зали без паспортної таблички. Тому що кожен технічний об'єкт повинен бути забезпечений цією ідентифікацією і таким чином наочно розкривати обов'язкові дані. Яку інформацію дає нам шильдик?
Наш приклад уточнює.
А якщо придивитися уважніше, ви навіть знайдете таблички з іменами у своєму приватному домогосподарстві.
- R = гвинтовий редуктор серії R . (два та три ступені)
- 37 = розмір редуктора 37
- DRE = асинхронний трифазний двигун серії DRE . (клас ефективності IE2)
- 90 = розмір двигуна 90
- L = довжина довга
- 4 = 4-полюсна
Серійний номер - це виробничий номер мотор-редуктора. Наприклад, за вашою інформацією можна замовити відповідні запчастини.
відповідає частоті мережі, до якої може бути підключений мотор-редуктор
Вказівка відношення номінальної частоти обертання двигуна до частоти обертання на вихідному валу редуктора в об/хв (обертів в хвилину), залежно від застосовуваної номінальної частоти (тут 50 Гц)
- Швидкість двигуна 1430 за хвилину
- Вихідна швидкість передач 141 на хвилину
допустимий діапазон напруги, в якому може працювати двигун із редуктором:
- Нижнє значення: максимальна напруга, на яку може бути навантажена одна нитка вбудованого двигуна (одна обмотка двигуна) (тут 220-242 В)
- вище значення: максимальна напруга, яку може поглинути зовнішній провідник двигуна
(тут 380-420 В) - Значення застосовуються до номінальної частоти, що застосовується (тут 50 Гц)
Номінальна потужність та режим роботи:
- Номінальна потужність в кВт (тут 1,5 кВт)
- тут режим роботи S1: відповідає безперервній роботі з постійним навантаженням
допустимий діапазон струму, в якому може працювати двигун із редуктором:
- Більше значення (тут 6,00 А): максимальна сила струму, на яку може бути навантажена одна нитка вбудованого двигуна (одна обмотка двигуна) (відповідає максимальній напрузі 230 В)
- Нижнє значення (тут: 3,45 А): максимальний струм, який може поглинути зовнішній провідник двигуна (відповідає максимальній напрузі 400 В)
- Значення застосовуються до номінальної частоти, що застосовується (тут 50 Гц)
Кут зсуву фази для синусоїдальних струмів та напруг (двигуни змінного струму)
вказує, наскільки енергоефективним є мотор-редуктор. Цей мотор-редуктор має ККД 84% при роботі в 50 Гц і відповідає IE2.
відповідає частоті мережі, до якої може бути підключений мотор-редуктор (тут 60 Гц)
Вказівка відношення номінальної частоти обертання двигуна до частоти обертання вихідного вала редуктора в об/хв (обертів в хвилину) в залежності від застосовуваної номінальної частоти (тут 60 Гц)
- Швидкість двигуна 1745 за хвилину
- Вихідна швидкість редуктора 173 за хвилину
допустимий діапазон напруги, в якому може працювати двигун із редуктором:
- Нижнє значення: максимальна напруга, з якою може бути навантажена одна нитка вбудованого двигуна (одна обмотка двигуна) (тут 254-277 В)
- вище значення: максимальна напруга, яку може поглинути зовнішній провідник двигуна
(тут 440-480 В) - Значення застосовуються до номінальної частоти, що застосовується (тут 60 Гц)
Номінальна потужність та режим роботи:
- Номінальна потужність в кВт (тут 1,5 кВт)
- тут режим роботи S1: відповідає безперервній роботі з постійним навантаженням
допустимий діапазон струму, в якому може працювати двигун із редуктором:
- вище значення (тут 4,95 А): максимальна сила струму, на яку може бути навантажена одна нитка вбудованого двигуна (одна обмотка двигуна) (відповідає максимальній напрузі 254 - 277 В)
- Нижнє значення (тут: 2,85 А): максимальний струм, який може поглинути зовнішній провідник двигуна (відповідає максимальній напрузі 440 - 480 В)
- Значення застосовуються до номінальної частоти, що застосовується (тут 60 Гц)
Кут зсуву фази для синусоїдальних струмів та напруг (двигуни змінного струму)
вказує, наскільки енергоефективним є мотор-редуктор. Цей мотор-редуктор має ККД 85,5% при роботі в 60 Гц і відповідає IE2.
Термічний клас або клас ізоляції визначає максимальну температуру, яка може застосовуватися до ізоляції при номінальному виході. Іншими словами: Матеріал, що використовується для ізоляції мотор-редуктора, стійкий до зазначеної температури.
Відповідно до таблички, показаної тут, мотор-редуктор відповідає класу ізоляції B і розрахований на максимум 130 ° C.
відповідає допустимому коефіцієнту перевантаження двигуна згідно розділу NEMA. 12.51 і вказує, наскільки двигун може бути навантажений вище зазначеної номінальної потужності без пошкодження.
Цей мотор-редуктор має коефіцієнт обслуговування 1,0. Вказану номінальну потужність не можна перевищувати.
позначає відношення передаточного числа і відповідає коефіцієнту, з яким z. B. Швидкість між вихідною стороною та вхідною стороною передачі змінилася.
i = 10.11: Швидкість 1011 обертів на хвилину, що застосовується до редуктора, буде перетворена на швидкість 100 обертів на хвилину.
"Нм 101/83" вказує на максимальний вихідний момент: 101 Нм для роботи 50 Гц і 83 Нм для роботи 60 Гц.
вказує просторову орієнтацію в приміщенні/в системі, для якої призначений мотор-редуктор. Залежно від положення монтажу потрібна інша кількість заливної мастила (кількість масла) і, якщо потрібно, розширювальний бак для масла.
Відображена тут інформація "CLP HC-460-NSF-H1 Lebmi.Öl/0,30 л" означає:
- CLP HC-460: повністю синтетичне мастило з в'язкістю 460 мм2/с (40 ° C)
- NSF-H1: Класифікація для харчового сектору: застосовується, коли контакт з їжею не може бути виключений у разі пошкодження
- Ємність 0,30 літра
- Більше інформації про наші мастильні матеріали
вказує на вагу цього мотор-редуктора (тут 29,108 кг)
": 3-фазний двигун
Номери коду для класу захисту IP 54 означають:
- 1. Код № 5: повний захист від випадкового контакту, захист від пилових відкладень всередині
- 2. Код № 4: захищений від розпилення води
