Підключення кабін і головки підсилювача Superforma

Підключення головки підсилювача до однієї або декількох шаф часто є джерелом сумнівів. Ця стаття допоможе вам зрозуміти, як безпечно підключити підсилювач. Перш за все, не плутайте потужність та імпеданс.

Потужність

Поки підсилювач не забезпечує більше, ніж те, що можуть витримати динаміки, не турбуйтеся про пошкодження динаміків.
Але краще залишити запас, лампові підсилювачі здатні виробляти пікові рівні в 2,5 або 3 рази більше номінальної потужності! Хороший підсилювач 20 Вт може подавати 50 Вт. Якщо HP збирає 30 Вт, через деякий час він перетворюється.

Імпеданс

Потрібно знати 2 правила:

  • У підсилювачі PA або транзисторах: імпеданс шафи, що перевищує або дорівнює імпедансу підсилювача (якщо шафа має більш високий імпеданс, втрата продуктивності з точки зору потужності)
  • Ламповий підсилювач: еквівалентний імпеданс.

Підключіть 2 динаміки

Опір підключених колонок завжди повинен бути більшим або рівним мінімальному навантаженню підсилювача. Сьогодні динаміки мають 4, 8 або 16 Ом. Тому до підсилювача можна підключити будь-який динамік (не боячись навантаження імпедансом). Проблема виникає, коли потрібно паралельно підключити кілька колонок на одному підсилювачі. Якщо паралельно підключити два динаміки 8 Ом, опір падає до половини, тобто 4 Ом. Це прийнятно практично для всіх підсилювачів (крім дуже старих підсилювачів). Але якщо підключити два динаміки по 4 Ом (або, наприклад, чотири динаміки по 8 Ом) на одному виході підсилювача, імпеданс впаде до 2 Ом.

Точна формула для розрахунку імпедансу гучномовців, з'єднаних між собою (R = імпеданс)

  1. Якщо колонки підключені паралельно: 1/R = 1/R1 + 1/R2
    Наприклад: 1/4 Ом = 1/8 Ом + 1/8 Ом
    Тобто: 0,25 = 0,125 + 0,125
  2. Якщо колонки підключені послідовно: R = R1 + R2
    Наприклад: 16 Ом = 8 Ом + 8 Ом

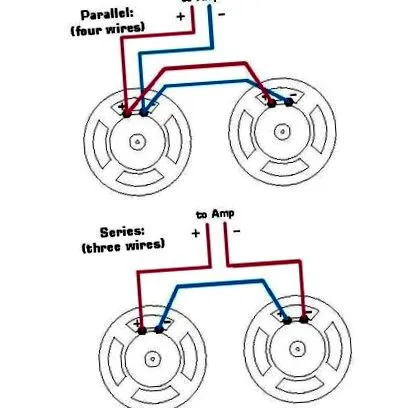

кабін

ПАРАЛЕЛЬНО: імпеданс розділений

2 динаміки 16 Ом = 8 Ом
2 перегородки 8 Ом = 4 Ом
2 шафи 4 Ом = 2 Ом

СЕРІЙНИЙ: Опір додано

2 кабіни 16 Ом = 32 Ом
2 перегородки 8 Ом = 16 Ом
2 шафи 4 Ом = 8 Ом

Щоб мати змогу поставити 4 к.с. послідовно, вони повинні зробити по 4 Ом, що складає в цілому 16 Ом.
