РК-монітор Інструкція з експлуатації AU-EVA1E Panasonic

Приєднання РК-монітора

Приєднайте комплектний РК-монітор до секції кріплення РК-монітора.

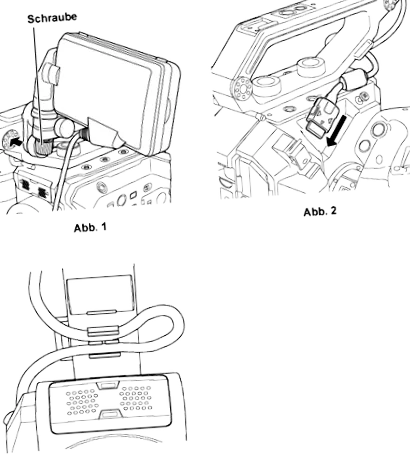

Прикріпіть додаткові аксесуари для кріплення РК-монітора до частини кріплення РК-монітора на ручці. (Рис. 1)

Його також можна прикріпити до кріпильних ниток аксесуарів у верхній частині камери.

Затягніть доданий гвинт, повернувши його за годинниковою стрілкою.

Відкрийте кришку роз'єму та підключіть до роз'єму кабель РК-монітора. (Рис.2)

Встановіть з'єднання, натиснувши

на роз'ємі вирівняйте за допомогою роз'єму на кабелі РК-монітора.

Переконавшись у цьому

на порту підключення кабелю РК-монітора, спрямованого назовні.

Приєднайте кабель блоку РК-монітора до затискача кабелю РК-монітора. (Рис.3)

Регулювання кута нахилу РК-монітора

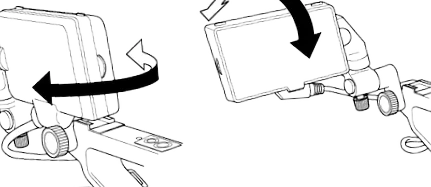

РК-монітор можна повертати вертикально та горизонтально, щоб налаштувати його на зручний кут огляду.

Екран VIEW можна перевернути вертикально або вертикально та горизонтально за допомогою перемикача, що дозволяє здійснювати дзеркальну зйомку тощо.

Рекомендується закрити РК-монітор, щоб захистити його, коли камера переноситься або не використовується.

Від'єднання РК-монітора

Щоб видалити, поверніть кроки для прикріплення.

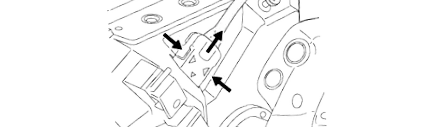

Щоб від'єднати кабель РК-монітора, від'єднайте його, одночасно натискаючи кнопки блокування з обох боків порту роз'єму кабелю (

) натиснути.

Рамка РК-монітора

Рамка РК-монітора вже приєднана до РК-монітора.

Зняття рамки РК-монітора

Зніміть рамку РК-монітора, натискаючи нігтями у поглиблення на вкладках (2 положення) у верхній частині рамки РК-монітора.

Панель РК-монітора можна зняти.

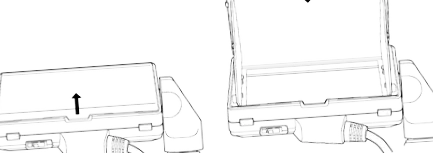

Відкрийте та закрийте рамку РК-монітора

Закрийте кришку РК-монітора, щоб захистити РК-монітор, коли РК-монітор не використовується.

Прикріплення рамки РК-монітора

Вирівняйте вкладки у верхній частині рамки РК-монітора (2 положення) з відступами у верхній частині монітора РК-монітора.

Вирівняйте виступи внизу рамки РК-монітора (2 позиції) з відступами внизу в зборі РК-монітора.

---
