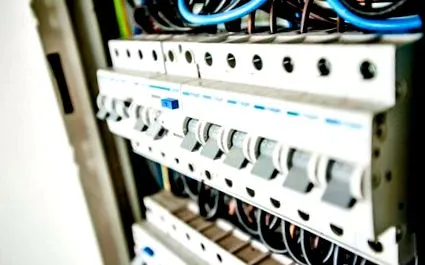

Встановлення розподільного щита
Необхідно встановити a розділена електрична панель коли основної електричної панелі недостатньо для електричного підключення всього обладнання, розташованого в житловому приміщенні, або у випадку окремої прибудови від основного житлового приміщення, наприклад, каюти, гаража або на поверхах будинку, який ви хочете відремонтувати.
Які переваги розділеної електричної панелі ?
Географічно віддалена від основної електричної панелі та живиться від неї, вторинна панель забезпечує легкий доступ до елементів керування, розташованих у чітко визначеній області, що не дозволить вам повернутися до головної панелі для перевірки будь-яких несправностей, таких як обрив ланцюга або збій живлення. Встановлення додаткової плати дозволяє встановити всі необхідні зручності, такі як освітлення, установка розеток, установка обігрівача, не викликаючи перевантаження на основній платі.
Розділена електрична панель має форму коробки, що дозволяє направляти струм на приєднану поверхню, про яку йде мова, так що вона забезпечена автономною електричною установкою. Ми рекомендуємо встановлювати розподільний щит, коли поверхня будівлі перевищує 120 м².
Зазвичай електрична панель, що складається з одного ряду, повинна відповідати стандарту NF C 15-100, який слід уважно читати, щоб уникнути непарних чисел. У разі неправильних розрахунків можуть виникнути диз’юнктури або навіть пожежі. Дуже важливо вибрати силові кабелі відповідно до пристроїв, що поставляються, відстані між головним та вторинним розподільним щитом тощо.
Вторинна дошка встановлена на міцній стіні, у легкодоступному місці та на рівні очей. Забороняється встановлювати вторинну панель у ванній кімнаті над або під водою (раковиною, умивальником), обігрівачем або кухонним приладом. Встановлювати його в туалетах або на сходах настійно не рекомендується.
Автоматичний вимикач
Важливо захистити вторинну електричну панель за допомогою a автоматичний вимикач дивізіонал розміщений на головній електричній панелі. Перш ніж вибрати цей вимикач, важливо точно визначити свої електричні потреби, від яких залежить його довжина ходу. Електричні панелі, основні та розподільні, повинні бути з'єднані електричними провідниками, перетин яких у мм² та довжина в метрах повинні відповідати обраному розподільчому вимикачу.
Ідентифікація клемного блоку
Перш ніж вжити заходів, першим ділом буде визначити фазові та нульові клеми, розташовані вгорі або внизу загальної електричної панелі, які є важливими для підключення електроживлення до розподільної панелі. Щоб отримати підшипники, ви повинні знати, що нейтральна клемма має синій колір, а фаза - чорну або червону. Для їх використання ці два клемники повинні мати доступні з'єднання.
Інструменти для збору
Щоб встановити заздалегідь зібраний або заздалегідь обладнаний вторинний розподільний щит, вам потрібно мати олівець, молоток, дриль, свердло, різаки для дроту, зачистки дроту, нівелір, тестер напруги тощо, набір викруток з електричним дроти, Жолоби GTL а також гвинти та настінні пробки.
Перед тим, як виконувати монтажні роботи в найбільш підходящому місці, обов’язково потрібно відключити загальне електропостачання будинку на абонентському вимикачі.
Знявши кришку з вторинної панелі, її доведеться приставити до каналу GTL, а потім пропустити дроти і прикрутити основу плати безпосередньо до країв каналу GTL. Вам потрібно буде підключити три дроти живлення від основної плати до вторинної плати. Провід заземлення слід пропустити позаду ряду модулів. Після того, як його зняли, його доведеться зігнути, щоб забезпечити більш зручну установку, а потім підключити до заземлювача. Наступним кроком буде підключення двох силових провідників зверху диференціального вимикача, розташованого вгорі ряду. Подальші кроки: Блакитний нейтральний провід буде зачищений, гвинт N буде відкручено від нейтралі на диференціалі, введено нейтральний провід і закручено гвинт. Подібним чином виконайте фазу червоного кольору на гвинті Р диференціального вимикача. Тоді мова йде про підключення автоматичних вимикачів.
Після маркування нові схеми установки будуть підключені до вимикача вторинної панелі. Ступінь захисту кожного вимикача залежить від типу ланцюга, який потрібно захистити: 16 ампер для освітлення, 20 ампер для розеток 10-16 ампер, 20 ампер для пральної машини, водонагрівача та духовки, 32 ампер для варильної поверхні та електрична плита.
Клеми підключення розташовані внизу модулів, синій провід на нейтральній клемі, а червоний - під напругою. Не забудьте перевірити мітки розташування для місця призначення ланцюгів. Потім вам доведеться зачистити кожен провід довжиною від 8 до 10 міліметрів, потім підключити кожну лінію до клеми вимикача і продовжити з підключенням всіх зелено-жовтих проводів до заземлювального блоку. На кожному модулі, коли він підключений, повинна бути встановлена ідентифікаційна наклейка.
Підключення до головного розподільного щита
Вам потрібно буде відкрити кришку основної плати та за допомогою тестера напруги перевірити відсутність струму. Через технічну оболонку три дроти, що надходять від вторинної плати, повинні доходити до основної плати. Ці три дроти повинні бути пропущені позаду ряду модулів, а потім їх потрібно зняти і зігнути для плавного з'єднання.
Зелено-жовтий провід заземлення буде підключений до відповідної клемної колодки, потім синій провід буде підключений до нейтральної клемної колодки, а червоний провід - до фазної клемної колодки. Тоді буде досить закрити стіл. Переконавшись, що нові схеми правильно підключені і готові до введення в експлуатацію, можна буде підключити загальне джерело живлення до абонентського вимикача та встановити різні автоматичні вимикачі на.
Якщо напруга зростає при ідеї розпочати ці маніпуляції, зв’яжіться з а електрик експериментував.
