Режими потоку

Знання режиму потоку рідини є ключовим моментом у технології процесів, оскільки воно впливає на більшість явищ, зокрема на перенесення тепла та матеріалу, втрати тиску тощо.

Три основні режими потоку були визначені Рейнольдсом (1883):

Ламінарний потік: прямий потік, рідина тече потоками, паралельними осі труби, без змішування.

Проміжний потік: потік більш-менш прямий, з невеликим перемішуванням (невеликі вихори).

Турбулентний потік: потік відбувається з великими вихорами, зі значним перемішуванням.

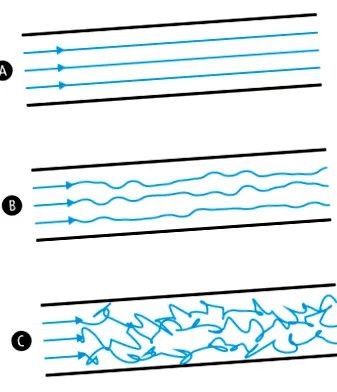

gimes

AT: ламінарний потік

B: проміжний потік

VS: турбулентний потік

Режим потоку залежить від швидкості потоку рідини, діаметра труби та властивостей рідини. Він визначається числом Рейнольдса, яке визначається наступним чином у випадку потоку в циліндричній трубі:

: Число Рейнольдса (безрозмірне)

: щільність рідини (кг м -3)

: середня швидкість рідини (мс с -1)

: діаметр труби (м)

: динамічна в’язкість рідини (Па.с)

: кінематична в'язкість рідини (м 2 с -1)

Для 2000 р. Для Re> 10000 потік турбулентний.

Примітка: Граничні значення числа Рейнольдса 2000 та 3000, що визначають різні режими потоку, є загальноприйнятими, але ці значення не є суворими. У літературі ми можемо знайти різні значення залежно від джерел та авторів. Для межі між ламінарним та проміжним потоком значення досить близькі: близько 2000-2100. З іншого боку, для межі між проміжним і турбулентним потоком можуть бути вказані дуже різні значення: часто зустрічаються значення 3000, 4000 або 10000.
