Замініть подачу води
Подача води в односімейний будинок через колективну мережу зупиняється на лічильнику, встановленому водним об’єднанням на лінії власності. За решту робіт, як зовнішні, так і внутрішні, відповідає власник приміщення.
Практичні поради
● З'єднання також можна заклеїти тефлоновою стрічкою, щільно намотаною на різьбу чоловічих деталей.
● Пластиковий шланг повинен бути харчовим і витримувати тиск 16 бар (стійкого до 6 бар недостатньо). Його закопують прямо в землю, без захисної оболонки.
Від лінії подачі до лічильника
Під час реконструкції павільйону з 30-х років минулого століття необхідною стала заміна лінії водопостачання. Оригінальний лічильник, розміщений зовні в люку, забезпечував водопровід у погребі від свинцевої труби, накипна та заблокована арматура крана була непрацездатною. Після заміни лічильника необхідно було забезпечити безперервність роботи.
Зовні
Першим кроком є копання траншеї, що йде від вигляду лічильника до стіни підвалу. Розкоп, ширина лопати та глибина 80 см, щоб бути морозостійким, досягається на низькому рівні фундаментів. У холодних регіонах цю глибину можна збільшити до 1,20 м.
● Стіна льоху просвердлена перфоратором або відбійним молотком. Стара свинцева труба видаляється на користь специфічної напівжорсткої пластикової трубки Ø 19/25 мм, розгорнутої на піщаному шарі внизу траншеї. У харчовому поліетилені (ідентифікується за чорним кольором із синьою смугою) він витримує тиск 16 бар.
● Ця нова труба повинна бути обладнана на кожному кінці прямою гільзою, щоб з одного боку приєднати її до лічильника, а з іншого - до подаючої головки, розташованої в підвалі. Для цього використовуються спеціальні латунні фітинги з різьбленням 20/27 мм, що відповідають 3/4 "дюйма) та оснащені ущільнювальним кільцем.
Голова подачі
Перед тим, як закріпити його на стіні, силова головка збирається в майстерні. Він складається з елементів (також у 20/27), зібраних у наступному порядку: кульовий вхідний/вихідний кульовий кран; чоловічий/чоловічий прямий роз'єм ніпеля; T з трьома однаковими вхідними/вихідними роз'ємами; чоловічий редуктор тиску на вході/виході. Керуючись манометром, градуйованим від 0 до 10 бар, тиск регулюється за допомогою гвинта, розміщеного в його верхній частині.
● Помірно затягніть запірний клапан у лещатах і закрутіть ніпель, що з’єднує його випускний отвір жінки і впускний отвір жінки T. Останній забезпечить без обмеження тиску садовий кран, розміщений на іншій стороні стіни. Це через байпас ланцюга, який включає редукцію зварним з'єднанням для трубки Ø 16 мм, випускний запірний клапан 15/2.
● Потім закрутіть вхідний отвір редуктора та доповніть його обладнання, встановивши манометр, регулюючи тиск, у передбаченому місці. Нарешті, зробіть кріпильний кронштейн для головки із заліза з кутом падіння 20 х 20 мм, укомплектований фланцем, який закриє вихідну трубу редуктора

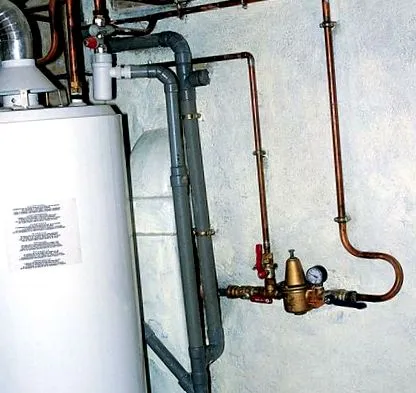

● Саме з цього виходу починається подача води в будинок через мідну трубу Ø 18 мм у формі палиці. Він оснащений запірним клапаном, корисним у разі втручання в голову. Загерметизуйте всі чоловіче-жіночі з'єднання вузла за допомогою з'єднувальної суміші та джгута, намотаних на нитку за годинниковою стрілкою. Після того, як голівка підготовлена, прикрутіть її до торцевої втулки з поліетиленової труби і зафіксуйте на кріпильному кронштейні, ущільненому в стіні. Ви обмежите тиск до 3 бар, відрегулювавши регулювальний гвинт редуктора.
Встановіть з'єднання терміналу
Щоб зібрати фітинговий фітинг, натягніть різьбове кільце на трубу, потім плоску шайбу та ущільнювальне кільце. Саме вкручування кільця в корпус ущільнює ущільнення, подрібнюючи ущільнення.
Накрутіть подавальну головку
На різьбовій гільзі 20/27, встановленій на кінці пластикової труби, пригвинтити подавальну головку, що містить: загальний запірний клапан, ніпель, Т і обмежувач тиску з його манометром.
Встановіть запірну арматуру
Запірний клапан є жіночо-жіночим. Щоб приєднати його до байпасного трійника садового крана, прикрутіть ніпель на виході. Встановіть другий запірний клапан на байпасі.
Герметизуйте з'єднання
Щоб ущільнити з'єднання, покрийте їх нитки сумішшю для з'єднання, а потім накрутіть клоччя на чоловічу частину у напрямку вкручування. Тут вхідний отвір редуктора тиску вкрутити на Т.
Підтримуйте подавальну головку
Щоб підтримати подавальну головку, зробіть фіксуючий кронштейн із металевого кутового праски. Фланець закриває вихід редуктора безпосередньо перед розташуванням манометра.
Зберіть та вирівняйте компоненти
Зібрані різні компоненти подаючої головки: клапан, Т, редуктор тиску. Не забувайте вирівнювати всі елементи, щоб легко управляти ручкою клапана.
Зафіксуйте манометр
Манометр прикручується до вихідного отвору, передбаченого на редукторі. Обмотайте тефлонову стрічку навколо різьби і затягніть її гайковим ключем. У верхній частині дзвона гвинт регулює тиск.
Запечатати подавальну головку
Помітивши головку подачі на трубі, позначте місце кріплення. Викопайте отвір у стіні, щоб там його запечатати. Зліва клапан садового контуру та його випускний отвір.
