Індукція опалення
Застосування калориметрії
Основний принцип - Питома теплоємність C тіла
Визначення: Специфічна теплота (зазвичай позначається великою буквою С) тіла - це кількість енергії, необхідної для ін’єкції цього тіла, щоб на 1С ° підняти масу цього тіла на 1С °. Питома теплоємність тіла виражається в Джоулях/кг. ° C або Джоулях/грам. ° C
Приклад: У мене є 1 літр води, або 1 кг, температура цієї води становить 20 ° С. Я хочу підвищити цю температуру води на 1 ° C, тобто до температури 21 ° C за 1 секунду.
Питома теплота води становить 4186: це означає, що для збільшення ваги 1 кг води на 1 ° C за час, що триває 1 секунду, потрібно буде ввести кількість енергії 4186 Джоулів на 1 кг води або 1 літр води протягом 1 секунди.
Продовження нижче знаходить застосування, наприклад, у термообробці …… . тощо.
Питома теплота, звичайно, варіюється від одного тіла до іншого, для заліза 470 (Дж/кг/° С). Беручи до уваги ті самі міркування, що й вище, ми бачимо, що для підняття ваги 1 кг заліза на 1 ° C за час 1 секунди потрібно буде вводити цей кг заліза енергією 470 Джоулів протягом 1 друге.
Зауважимо, що для того, щоб підняти вагу 1 кг заліза на 1 ° C за 1 секунду, знадобиться приблизно в 9 разів менше енергії.
Індукційні машини здатні подавати цю енергію.
Таблиця питомої теплоємності деяких матеріалів нижче
Ми також можемо знайти стару одиницю виміру, яка є калорією. Наприклад, потрібна калорія, щоб підняти вагу в 1 грамі води на 1 ° C. Листування між Калорією та Джоулем є таким:
1 калорія = 4,186 Джоуля
Енергія та сила
Основні формули
Конкретна справа

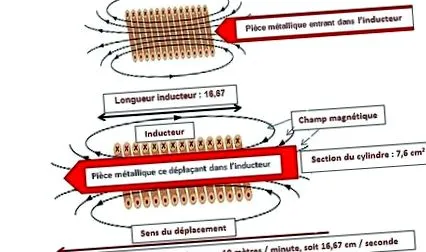

Частина, нагріта індукцією, що проходить через індуктор для термічної обробки
Вага в грамах деталі, що проходить через індуктор протягом однієї секунди:
Розріз х довжина зміщення в 1 секунду х щільність матеріалу
= 7,6 (см²) x 16,67 (см) x 7,9 (г/см³) (залізо) = близько 1000 грам
Температура, яку слід досягти = 120 ° C
Приклад міркування та розрахунку для нагрівання 1000 грамів заліза в параді для термічної обробки.
Довжина індуктора становить 16,67 см, оскільки 1000 грамів заліза мають таку довжину, це означає, що в індукторі постійно знаходиться маса 1000 грамів, яку потрібно нагріти.
Ми прийшли до висновку, що: 1000 г x дельта T ° C (120 ° C для досягнення - 20 T ° C навколишнього середовища) x 0,47 (Дж./T ° C) = 47000 джоулів, тому у ватах: 47000 джоулів/1 секунда = 47000 ват.
Тепер, якщо ми зменшимо швидкість прокрутки з 10 м/хв до 5 м/хв або 8,33 см/с. Нова потужність складе: 47000 Джоулів/2 сек. = 26500 Вт, оскільки ми більше не рухатимемо 1000 грамів за 1 секунду в індукторі, а 1000 грамів за 2 секунди.
Нагадування про використовувану формулу (індукційний нагрів):
Q (Джоулі) = P (грами) x C (Джоулі/грам.t ° C) x ∆t ° C .
P (Вт) = Q (Джоулі): T (у секундах).
Автоматизовані формули для обчислення потужностей та енергій
Для спрощення розрахунків для визначення потужності індукційного генератора я створив таблицю, яка дозволить дуже простим способом ввести дані та негайно отримати бажаний результат.
Результат, який буде відображено, буде дуже теоретичним числом, яке базується на 100% віддачі. Звичайно, така ефективність неможлива у виробничій практиці, оскільки існує безліч параметрів, які вступають у гру, щоб відвести нас від ідеальної ефективності на 100%.
Тим не менше, ми пристосуємо коефіцієнт множення до рівня потужності асинхронної машини, щоб залишатися в задовільних промислових межах для здійснення відповідного нагрівання деталі, що підлягає обробці.
1/Розрахунок потужності у ватах та кіловатах та енергії в джоулях для нагрівання нерухомої частини в індукторі (фото нижче)
2/Розрахунок потужності у ватах та кіловатах та енергії в джоулях для нагрівання частини в процесії в індукторі (фото нижче)
3/Розрахунок площі, об’єму та ваги циліндричної порожнистої трубки (фото нижче)
4/Розрахунок перерізу, об'єму та ваги паралелепіпеда (фото нижче)
5/Розрахунок перерізу, об’єму та ваги для циліндричної (фото нижче)
Щоб отримати цю електронну таблицю в повній версії:
Перейдіть за цим посиланням: ТАБЛИЦЯ
і дайте нам свою електронну адресу .
Тоді ви отримаєте електронну таблицю, і ви будете володіти цим дуже практичним інструментом.
