Керівництво Запустіть блок живлення ATX без материнської плати З’єднання 2-х контактів
Сторінка 1 - З'єднання 2-х штифтів
Не можете запустити блок живлення ATX без материнської плати? Ось посібник для вас! Дійсно, ми вирішили придумати один для вас, насправді не бачивши його в мережі (більш офіційно, ніж тема, наскільки нам відомо).
Хто ніколи не відчував припливу адреналіну, коли вперше підключив безладний електронний блок? Або, чи не було б цікаво протестувати контур охолодження води (поставивши 12 В насос або реле) перед першим запуском системи? Це дозволило б у цих 2 випадках уникнути пошкодження досить дорогого обладнання через можливі проблеми (дефектний компонент, можливість витоку або інше ...).
Визнайте, що запуск його джерела живлення без підключення до материнської плати буде для вас великою послугою. Ну, це дуже просто зробити! Все, що вам потрібно зробити, - це підключити контакт 14 (який називається PS_ON #) до контакту 16 (який називається COM, тобто землею). Більш просто, це зелений провід до чорного дроту.

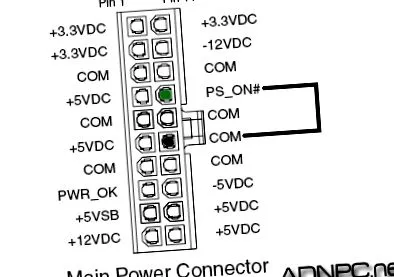

Ось основний роз'єм ATX, який зазвичай слід підключати до материнської плати.
/! Перед початком роботи, особливо відключіть джерело живлення з міркувань безпеки /!
Для того, щоб з'єднати ці 2 висновки, ви можете використовувати звичайний електричний кабель. Однак якщо у вас цього немає, вам доведеться поживитись тим, що можете! Тож скріпка зробить цю роботу ідеально;)
Для підключення зеленого дроту до чорного дроту існує лише один штифт. Це розмір відстані, який вам знадобиться між 2 стержнями. Тож я шукав мінімум, як розгорнути скріпку, щоб полегшити вам життя, і знайшов найбільш практичний спосіб! Подивіться, фотографії внизу дуже показові:-p
Непогано, чи не так? Ну, якщо у вас є кращий спосіб розгорнути скріпку (для цього додатка), дайте мені знати:)
Переходимо на наступну сторінку, щоб споглядати результат.
