Блок живлення є найважливішою частиною системи, оскільки без джерела живлення ніщо не працює. Блок живлення - це «серце» будь-якої системи. Блок живлення - це заряд для загальнодоступної мережі змінного струму або батареї постійного струму. Вибір джерела живлення непростий, але оптимальний вибір можна зробити раціонально, дотримуючись 18 критеріїв, пояснених нижче.
1. Максимальна потужність, необхідна при постійному використанні при максимальній температурі
2. Джерело постійної напруги або джерело постійного струму
3. Поле, реальне робоче середовище та граничні межі
4. Вимоги до надійності (MTBF, передбачуваний термін служби, гарантія)
5. Природне або примусове охолодження джерела
6. Максимальний струм, що поглинається джерелом при запуску
7. Діапазон вхідної напруги
8. Електричні характеристики, накладені додатком
9. Різні засоби захисту на вході та виході
10. Динамічні характеристики
11. Характеристики, що стосуються показань, інтерфейсу та зв'язку
12. Система електропостачання, до складу якої входить джерело
13. Розмір та конструктивна форма
14. Потрібні сертифікати та погодження
15. Особливі вимоги до вихідних компонентів
16. Стандартний товар або спеціальний товар
17. Вимоги до профілактичного обслуговування
18. Ціна

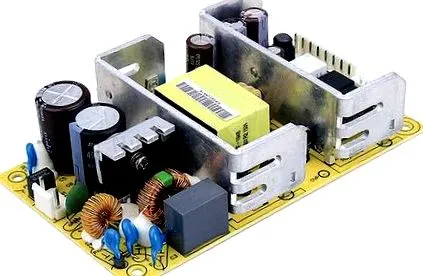

PSC-100A Meanwell - Блок живлення 100 Вт з функцією ДБЖ, вхід 90… 264 В, 127… 370 В постійного струму, регульована потужність 12… 15 В постійного струму/4,75 А, вихід заряду акумулятора 13,8 В постійного струму/2,5 А, типова ефективність 86%, захист, тестоване 100% вигорання, 2 років гарантії.

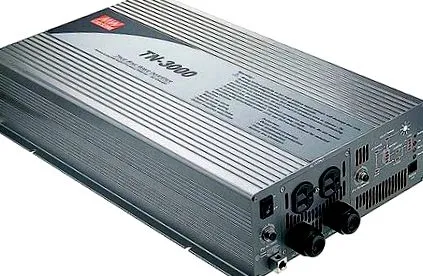

TN-3000 Meanwell - Типовий синусоїдальний інвертор 3000 Вт, 4500 Вт пт. 10 сек., 6000 Вт пт. 30 циклів, ефективність> 92%, зарядний пристрій для сонячної батареї/змінного струму, захист вводу/виводу, місцева індикація, моніторинг ПК, гарантія 3 роки.
2. Джерело постійної напруги або джерело постійного струму. Додаток встановлює мінімум початкових вимог до джерела живлення: якщо потрібна постійна напруга або постійний струм (наприклад, світлодіоди постачаються з постійним струмом), якщо вихідна напруга або струм є фіксованими або регульованими, якщо потрібно кілька виходів, якщо потрібно підключити джерела напруги послідовно для отримання вищої напруги або паралельно підключити джерела струму для отримання більшого струму.
3. Поле, реальне робоче середовище та граничні межі. Галузь застосування (схеми промислового, внутрішнього або зовнішнього освітлення, світлодіодні дисплейні панелі, комерційні, медичні, лабораторні, системи спостереження та сигналізації), джерело для самостійного використання або включене в інший виріб чи шафу (джерело з/без корпусу), зовнішнє кріплення під впливом сонця, вологи, дощу, пилу ... або в приміщенні в офісі, побуті, сховищі, ступінь захисту IP xy до фактичного робочого середовища, відповідно до вологи, пилу, тіл сторонні речовини, які можуть потрапити у джерело (металеві порошки, стружки, шматки дроту ...), зловживання екстремальними вимогами температури та вологості, часті пуски та зупинки, механічні вібрації та удари, тривожні електромагнітні поля, агресивні пари, вибухонебезпечне середовище.

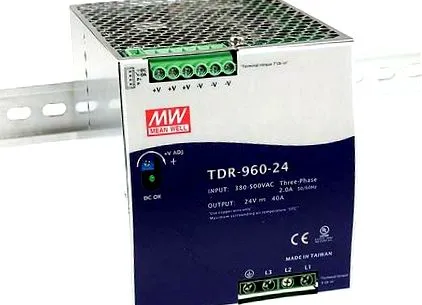

TDR-960-24 Meanwell - джерело живлення 960 Вт, трифазний вхід (або 2-фазний) 340… 550 В змінного струму, вихід 24 В постійного струму/40 А, активний PFC, захист, постійне обмеження струму, ефективність> 94,5%, конвекційне охолодження, тестування на 100%, 3-річна гарантія.
4. Вимоги до надійності (MTBF, передбачуваний термін служби, гарантія). Вимоги до надбезпечної експлуатації (особливо в галузі медичних, військових та систем спостереження). Недорогі джерела не перевіряли надійність за певних граничних умов.
Потрібно вибрати випробувані джерела прогорання (Примітка 1), зазначивши, що деталі, чутливі до температури (електролітичні конденсатори), мають високу надійність (тривалий термін служби) і при температурі макс. 105 ° C. Гарантія повинна становити 2 або 3 роки.

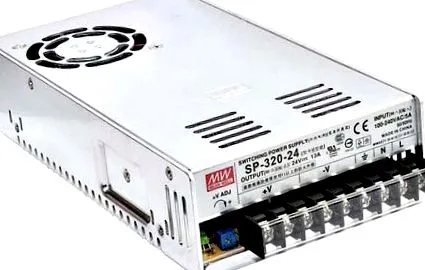

5. Природне або примусове охолодження джерела. Джерело може мати примусове охолодження принаймні одним вентилятором, що працює безперервно або з перервами, контрольованим датчиком температури або конвекційним охолодженням (за допомогою вільної, природної, циркуляції повітря) або кондукційним охолодженням (за допомогою кріплення на хорошій теплопровідної металевій опорі). Обов’язковою є перевірка в технічних характеристиках джерела зменшення вихідної потужності в залежності від температури джерела (потужність - діаграма температури), оскільки потужність, що подається джерелом, зменшується із збільшенням температури. Джерела якості дають цю діаграму в технічних характеристиках. Додатковий охолоджуючий пристрій повинен бути забезпечений, якщо потрібна номінальна потужність джерела при максимальній робочій температурі. Наприклад. при 50 ° C потужність, що подається, може бути зменшена зі 100% до 70%. Залежно від максимальної необхідної потужності та місця установки (пластикова або металева коробка або в шафі з вентиляційними отворами або без них, на рейці, на столі, на стіні, при вуличному освітленні ...) вибираються джерела із зовнішнім охолодженням або примусово з вентилятором.
SD-350B-12 Meanwell - Перетворювач постійного струму 350 Вт, вхід 19 ... 36 В, вихід 12 В/27,5 А (варіанти 5 В, 12 В, 24 В, 48 В), захист, ізоляція вводу-виводу 1500 В змінного струму, при 50 ° C забезпечує навантаження 80%, типову ефективність 80%, примусове охолодження, тестування на 100%, 2 роки гарантії.
6. Максимальний струм, що поглинається джерелом при запуску. При запуску будь-яке джерело, що перемикається, за дуже короткий час поглинає дуже високий струм (так званий струм, що надходить), щоб зарядити конденсатор всередині, розташований на вході джерела. На початку можна почути раптовий шум, як короткий тріск. Цей шум є нормальним, він означає раптовий електричний заряд конденсатора на вході джерела, конденсатор, який спочатку нагадує коротке замикання. Забезпечується, що запобіжники на лініях змінного струму (фаза, нуль), до яких підключено джерело, не є надшвидкими, щоб забезпечити цей струмовий струм, і запуск декількох джерел не виконується одночасно, щоб не спрацьовувати запобіжники з переструмом. від мережевих ліній змінного струму.
7. Діапазон вхідної напруги. Джерела мають різні діапазони вхідних напруг (змінного струму - змінна напруга або постійного струму - пряма напруга), наступним чином: універсальний вхід 90… 265 В змінного струму від мережі змінного струму, 36… 72 В постійного струму для телекомунікацій, 240… 300 В постійного струму для військових.

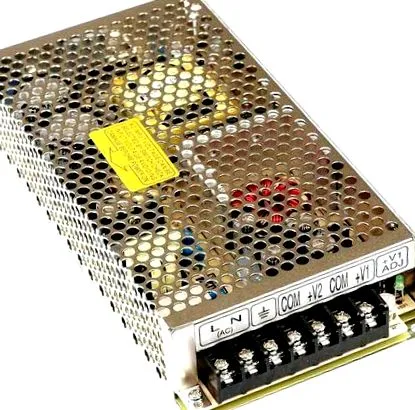

RT-125A Meanwell - 125 Вт джерело живлення, вхід 88… 132 В/176… 264 В, 248… 373 В постійного струму, потрійний вихід + 5 В/12 А, + 12/5,5 А, -5 В/1 А, типовий коефіцієнт корисної дії 79%, конвекційне охолодження при 50 ° C забезпечує 100 % навантаження, 5g перевірені на вібрацію, компоненти з тривалим ресурсом, висока надійність (мінімум MTBF 209,3Kh), 3 роки гарантії.
8. Електричні характеристики, накладені додатком. Пульсація (рівень напруги або струму на виході не є абсолютно постійним, має невеликі коливання), електричний шум (джерело може видавати повітряні збурення у вигляді електромагнітного поля або індукувати дроти, оскільки імпульсне джерело поглинає короткі імпульси струму від мережі змінного струму, висока амплітуда та високий вміст гармоніки), точність стабілізації, час увімкнення/вимкнення, ефективність (ефективність джерела, тобто відношення потужності до навантаження та поглинаної потужності, переважно> 90%), гальванічна розв'язка між вхід і вихід (еталонні рівні для введення та виведення, GND або COM індуктивно або ємнісно розділені або за допомогою оптрона) в медичних та промислових застосуваннях в Ex (потенційно вибухонебезпечних) середовищах, класи захисту (клас I - заземлений корпус, Клас II - подвійна ізоляція, клас III - ізоляційний трансформатор), корекція коефіцієнта потужності - PFC (примітка 2.)
9. Різні засоби захисту на вході та виході. Забезпечуються захист від вхідних сигналів (зміна полярності при підключенні до мережі постійного струму та перенапруги) та вихідних сигналів (коротке замикання, перевантаження, перенапруга) та захист від перегріву. Режим прояву на виході джерела у разі спрацьовування захисту: він обмежений максимальним струмом (постійний струм), коливається (режим гикавки) або переривається (відключення).
10. Динамічні характеристики. Перехідна реакція при запуску, послідовність активації, час увімкнення/вимкнення, стан виходу при активації захисту (постійний струм, коливання між останнім рівнем і нульовим або повним перериванням) і те, як вона повертається до нормальної роботи після зникнення причини, що активувала захист (повертається автоматично або вручну, натискаючи зовнішню кнопку або контакт).
11. Специфічні особливості, пов’язані з покажчиками, інтерфейсом та комунікацією. Індикація хорошого робочого стану та рівня виходу, локальний, візуальний або за допомогою логічних сигналів (реле або відкритий колектор), дистанційне управління послідовною лінією (будь-яка додаткова функція збільшить ціну), режим увімкнення/вимкнення (за допомогою локальної кнопки або зовнішнім контактом).

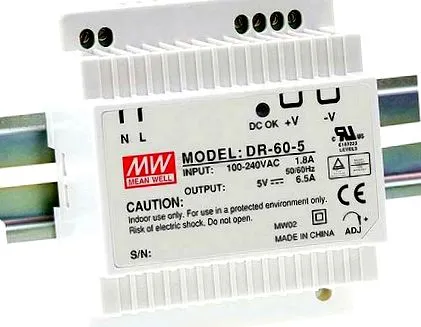

DR-60-5 Meanwell - Блок живлення 32,5 Вт, вхід 88… 264 В змінного струму, 124… 370 В постійного струму, вихід 5 В/6,5 А, (12 В/54 Вт, 15 В/60 Вт, 24 В/60 Вт), захист, ККД 76% типовий/5 В, 84%/24 В, охолодження конвекція, ізоляція класу II, випробуване 100% вигорання, 3-річна гарантія.
12. Система електропостачання, до складу якої входить джерело. Джерело може бути унікальним, або в конфігурації розподілено кілька різних джерел: паралельно підключені джерела напруги, послідовно підключені джерела, джерела для систем безпеки із зарядним пристроєм, різні моделі ДБЖ постійного струму, ДБЖ змінного струму, зарядні пристрої з входом мережі змінного струму та/або сонячною панеллю, перетворювачем постійного/постійного струму, перетворювачем постійного струму/змінного струму. З’єднувальні кабелі повинні відповідати вимогам щодо максимального струму та ізоляції.
13. Розмір та конструктивна форма. Максимально необхідні розміри, форма, спосіб кріплення (на стіні, в шухляді для стійок, на DIN-рейці, на друкованій платі, в ПК чи пристрої), із/без захисного корпусу, тип клем (з гвинтами, з проводами пайка, позолочені термінали) та просторове розташування та доступ до терміналів.
14. Потрібні сертифікати та погодження. Сертифікати якості, захисту користувачів та захисту навколишнього середовища (мінімум порушень навколо): UL, CSA, TUV, маркування CE, європейські директиви EN, ErP та інші стандарти залежно від галузі та вимог власного споживання як можна нижче за відсутності навантаження (резервна потужність - втрата потужності або фантомне навантаження в очікуванні споживача). У режимі очікування джерело має власне споживання, підключене до загальнодоступної мережі змінного струму, але без активного споживача (наприклад, ДБЖ, джерело живлення телевізора, зарядні пристрої для телефону або портативні пристрої). Існують встановлені обмеження, що корелюються з рівнем потужності джерел (наприклад, без навантаження: джерело 150 Вт споживає 0,8, показує, що джерело ефективно використовує енергію. Стандартне джерело має PF = 0,70-0,75, але джерело з PFC має PF = 0,95 - 0,99. Використовуються активний PFC та пасивний PFC. Активний PFC дорогий, але ефективність> 95% при широкому діапазоні вхідної напруги змінного струму, зменшуючи порушують гармоніки в мережі змінного струму та втрати від нагрівання проводів. Пасивний PFC є загальним, оскільки є ємнісним фільтром низька потужність, впливає навколишнє середовище і вимагає ручного налаштування вхідної напруги змінного струму. У ЄС обов’язково використовувати джерела PFC, якщо вони перевищують 75 Вт.
