Підключення вимикача FI Інструкції з електромонтажу
Автоматичний вимикач залишкового струму, короткий вимикач FI, забезпечує переривання ланцюга у випадку залишкового струму. Оскільки цей захист від небезпечного ураження електричним струмом ще не існує у багатьох німецьких домогосподарствах. Тому ми настійно рекомендуємо модернізацію, яка дуже проста.
Роботи над електричними системами повинні виконуватися кваліфікованими спеціалістами або під їх наглядом. У разі пошкодження монтажник несе повну відповідальність за неналежне та неналежне виконання робіт.
Значення перемикача FI
Перемикач FI у спеціалізованих колах також як УЗО (пристрій залишкового струму; німецька: Пристрій захисту від залишкового струму), що викликається, перериває ланцюг за мілісекунди, якщо люди стикаються з дефектним кабелем або дефектним пристроєм.
На відміну від захисного провідника, який також реагує, коли корпус знаходиться під напругою, перемикач FI спрацьовує, коли струми несправності значно нижчі (10 мА). Вимикач FI перериває весь ланцюг, тоді як захисний провідник (РЕ) лише розсіює струм (земля).
Чому перемикач FI? F означає помилку, а I - струм. I - символ струму, який вимірюється в амперах.
Інструмент
Для складання вам потрібно як Інструмент просто викрутка.
ВІДЕО: Підключіть перемикач FI

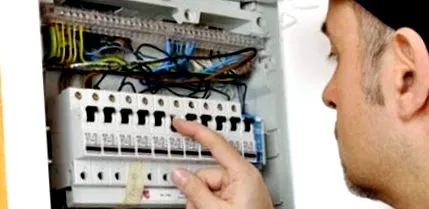

Збірка перемикача FI дуже проста. Пристрій доступний у магазинах за ціною від 20 до 30 євро і його просто встановлюють у коробці з запобіжниками (розподільній коробці). Установка займає близько півгодини.
Перш за все, вам доведеться відключити лінію електропередачі та клеми. Потім встановіть вимикач Fi у розподільній коробці за лічильником електроенергії або підключеннями та після запобіжників. Тепер підключіть вимикач Fi до клем підключення лінії електропередачі. Клеми автоматичного вимикача залишкового струму, як правило, розташовані точно так само, як клеми підключення, тобто L1, L2, N тощо.
Потім підключіть вимикач FI до запобіжників, також у послідовності клем L1, L2, N.
За допомогою цієї процедури забезпечується захист всієї схеми. У разі поїздки вся електрична система паралізована. Тому ми рекомендуємо вмикати автоматичні вимикачі залишкового струму для окремих приміщень, таких як кухня або ванна кімната. Під час встановлення переконайтеся, що перемикач FI достатньо великий, тобто Потужність ампера.
Після установки слід натиснути кнопку тесту, щоб перевірити перемикач FI. Вам слід регулярно натискати кнопку тесту, щоб переконатися, що автоматичний вимикач працює належним чином.
Розрахувати УЗО - якого розміру?
Вимикачі залишкового струму випускаються різних розмірів: 16 А, 25 А, 40 А, 63 А та 100 А (ампер). Сила струму вказує на номінальний струм, на який призначений вимикач FI.
Розміри перемикача FI вибираються залежно від запобіжників, що знаходяться вище. Наприклад, якщо ви використовуєте тут запобіжники 40 А, наприклад, перемикач FI також повинен бути розрахований на 40 А. Він не повинен бути спроектований меншим, інакше він буде перевантажений. Не має значення навпаки. Ви також можете поставити перемикач 25 A або 40 A FI за запобіжник 16 A.
Наша порада: Монтаж повинен проводити кваліфікований електрик.
Порада експерта: У старих будівлях або орендованих квартирах ви не можете легко втрутитися в електророзподіл. Тут є альтернатива перемикачу FI Розетка FI. Він виконує ту саму функцію та захищає від залишкового струму в контурі, наприклад у ванній.
