Технічне нагадування: розрахунок витрати, манометрична головка, бак, .

1. Детальний розрахунок витрати згідно ДТУ 60-11

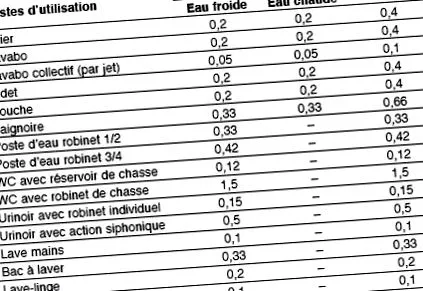

Мінімальний витрата на пристрій, який слід враховувати

витрати

Щоб отримати миттєвий витрата насоса, після додавання витрат кожного пристрою помножте результат на коефіцієнт одночасності K, який змінюється залежно від кількості пристроїв. Значення коефіцієнта K задається формулою нижче.

Алгоритм:
Коефіцієнт = 0,8/√ (кількість пристроїв -1)
Приклад: для подачі гарячої та холодної води на 40 раковин і 25 душових ми маємо: [(40 x 0,4) + (25 x 0,4)] x 0,1 (K)
= 2,6 л/с або приблизно 9,5 м³/год.

2. Ємність бака

Розрахунок корисного запасу води
Зазвичай ми приймаємо 1/20 до 1/30 щоденного споживання:

  • У відкритих цистернах цей запас відповідає обсягу резервуара.
  • У резервуарах під тиском об'єм резервуару буде залежати від робочого тиску.

У наведеній нижче таблиці можна вибрати резервуар відповідно до корисного запасу води та робочих тисків (зупинка пускового насоса).

Рекомендується встановити гідропневматичний балон як байпас для подачі насоса.

Повітря під тиском, що міститься у верхній частині резервуара, стискається та розширюється відповідно до коливань тиску, на відміну від води, яка майже не стискається. Матеріали, що використовуються для виготовлення міхурів, запобігають їх розчиненню.
Напірний тиск для бака для сечового міхура: надуйте бак на 0,2 бар нижче робочого тиску насоса.
Примітка: для установок, оснащених прискорювачем змінної швидкості, ми рекомендуємо бак з максимальною ємністю 50 літрів.

3. Загальна манометрична головка (hmt)

Це відповідає тиску, який насос повинен забезпечувати між точкою всмоктування та нагнітання.

ФОРМУЛИ

HMt = HMa (всмоктування) + HMR (розряд)
- HMA = ha + Ja
- HMR = hr + Jr + Pr

HMa = манометрична висота всмоктування
ha = висота всмоктування
Ja = падіння тиску всмоктування через тертя рідини в трубопроводах та аксесуарах.
HMR = Манометрична головка подачі
hr = висота розряду
Jr = падіння тиску нагнітання
Pr = залишковий тиск (доступний на найдальшому крані)

HMT у розімкнутому контурі

Всмоктуючий насос
HMT = HMA (Asp) + HMR (Посилання)
HMA = ha + Ja
HMR = hr + Jr + Pr

Насос відповідає
HMT = HMA (Asp) + HMR (Посилання)
HMA = - hc + Ja
HMR = hr + Jr + Pr
hc = висота навантаження

Занурена насоса
HMT = HMR (Посилання)
HMR = hr + Jr + Pr

4. Максимальна всмоктуюча здатність (CMA)

Це межа, за якою насос більше не може смоктати. CMA (м) = 10,33 - NPSH, на рівні моря. NPSH (чистий позитивний всмоктуючий напор) вказує на мінімальне абсолютне чисте навантаження, яке повинно забезпечуватися на вході в насос. Він змінюється залежно від витрати, і його значення наводяться на кривих насоса. Важливе зауваження: Максимальна всмоктуюча здатність (CMA) завжди повинна бути принаймні на 0,5-1 м вище, ніж всмоктуюча головка (HMA)

NPSH (чистий позитивний всмоктувальний напор) вказує на мінімальне абсолютне чисте навантаження, яке повинно забезпечуватися на вході в насос. Він змінюється залежно від витрати, і його значення наводяться на кривих насоса.

5. Вибір діаметрів труб

6. Зменшення максимальної всмоктуючої здатності (CMA)

Приклад 1:
Насос з CMA 8 м на рівні моря, з водою при 10 ° C, 1500 м, матиме CMA лише: 8,00 - 1,70 = 6,30 м d ', де максимальний HMA: 5,30 м - 5,80 м.

Приклад 2:

Насос з CMA 8 м для води при 10 ° C, на висоті 1500 м, матиме CMA лише: 8,00 - 3,10 = 4,90 м, отже, максимальний HMA: від 3,90 м до 4,40 м.

Приклад 3:

  • Насос з CMA 8 м.
  • Висота над рівнем моря 500 м
  • Температура рідини 100 ° C

CMA = 8,00 - 0,6 - 10,30 = 2,90 м, отже, мінімальна висота навантаження: HC = 3,40 - 3,90 м.

Примітка:

а) Два елементи, висоту та температуру, можна поєднати: напр.:

  • Насос CMA 8 м
  • Висота над рівнем моря 1500 м
  • Температура води 70 ° C

CMA = 8,00 - 1,70 - 3,10 = 3,20 м, отже, максимальний HMA від 2,20 до 2,70 м.

b) У деяких випадках втрата напору може бути більшою, ніж CMA насоса, що означає, що насос повинен бути встановлений під навантаженням, тобто рівень рідини для перекачування повинен бути більшим, ніж вал насоса.

7. Перепади тиску

а) В аксесуарах
Значення в таблиці нижче слід додати до довжини нових труб. Втрати тиску, виражені в довжині (в м) прямої трубопроводу.

б) У нових трубах
Втрати напору, виражені в мм висоти води на метр труби.

Примітка: для пластикових трубок помножте значення нижче на 0,8. Значення червоного кольору відповідають швидкості потоку від 1 до 1,5 м/с.
