Зовнішній вигляд та конструкція

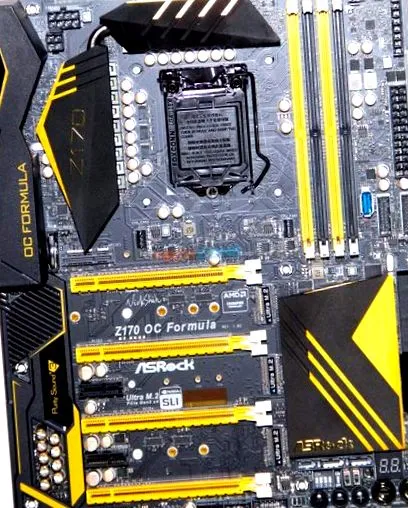

Жовто-чорний кольоровий шлях продовжує лінію сімейства OC Formula. Виготовлені з алюмінію радіатори XXL отримали нову форму порівняно з Z97 OCF, а абсолютними новинками є броня з лівого боку та відсутність захисного шару проти рідини (конформне покриття). Друкована плата тепер матово чорна.
4 слоти пам'яті тепер підтримують максимум 64 ГБ DDR4 зі швидкістю понад 4500 МГц. Поруч з ними ми знаходимо точки для вимірювання напруги, які називаються V-зондами. Нижче наведено 2 розширення USB 3.0 та порт USB 3.0, які можуть бути корисними під час розгону сесій, коли у вас немає легкого доступу до інтерфейсів на лівій стороні плати.

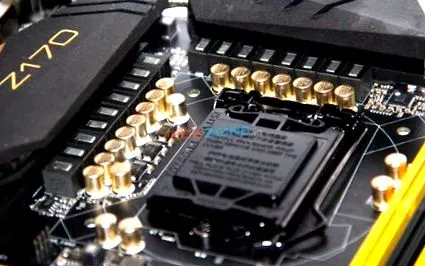

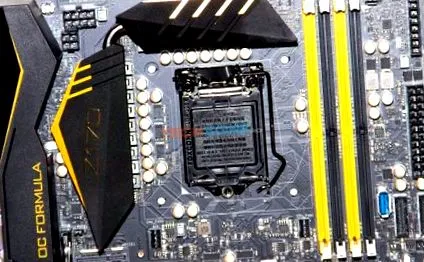

Розетка виробляється компанією Foxconn і оточена конденсаторами Nichicon, які фільтрують струм до процесора. ASRock вибрав MOSFET-модулі з двома стеками та котушки 60A для VRM, щоб розгін мав максимальну стабільність.
VRM складається з 18 + 2 фаз, повністю цифрових, так що сеанси з рідким азотом не перериваються через плату.

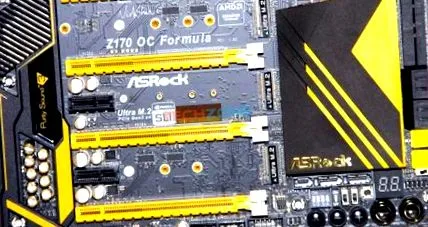

4 жовті слоти PCI-E підтримують конфігурацію декількох графічних процесорів із 4 відеокартами. Вони можуть працювати в режимах x16, x8/x8, x8/x4/x8, x8/x4/x4/x4.
Між слотами PCI-E з'являються 3x інтерфейси Ultra M.2, які працюють на PCI-E 3.0. Вони обмінюються каналами з інтерфейсами SATA та SATA Express, тому їх відключають між собою при використанні.
Звукова частина представлена мікросхемою Realtek ALC1150, яка пропонує 7,1 HD-канали, відряджені технологією Purity Sound 3. Область, присвячена звуку, відокремлена від решти проводки, щоб уникнути перешкод.
У нижньому правому куті ми знаходимо область розгону, представлену виділеними кнопками: Меню, +, -, перемикач для активації/деактивації слотів PCI-E, режим LN2, повільний режим і, вперше, кнопку, яка активує профіль XMP у пам'яті, без необхідності заходити в BIOS.
Формула Z170 OC постачається з 2 чіпами BIOS та 6-кратними розширеннями вентиляторів.

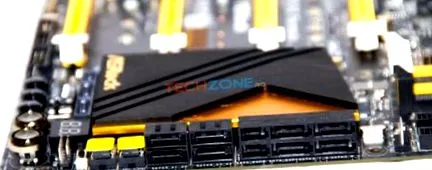

На додаток до гнізд Ultra M.2, з'являється порт SATA Express, трохи нижче випромінювача на мікросхемі, плюс 10 портів SATA збоку плати.
Підтримка RAID 0, 1, 5, 10 надається, але лише портами, якими керує Intel. 4 на контролері ASMedia не мають цієї функції.

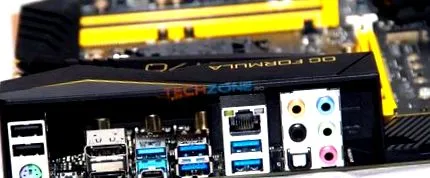

Вбудовані інтерфейси захищені пластиковою бронею. У нас є 2x USB 2.0, 4x USB 3.0, 2x USB 3.1, 1x комбінований PS/2, 1x DisplayPort, 1x HDMI, 1x RJ45 Gigabit, 1x оптичний SPDIF та 5 аудіороз'ємів.

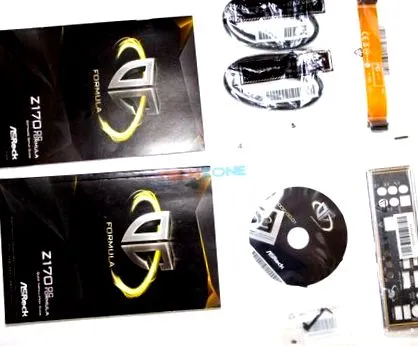

У коробці тарілки також є деякі аксесуари.
Програмне забезпечення, яке ви вже знаєте від ASRock, також працює на Z170 OC Formual, але в нових версіях.
