Відкрийте для себе центральне опалення ELYOTHERM

Центральне опалення складається з багатьох елементів. За допомогою анімації нижче відкрийте їх. Принципова схема показує котел із зовнішнім пальником (газовим або масляним). Але принцип залишається майже незмінним (аксесуари або механізми, які можуть бути більш-менш), незалежно від генератора: газовий конденсаційний котел, котел на дровах, тепловий насос, електричний котел, .

Різні системи розподілу тепла

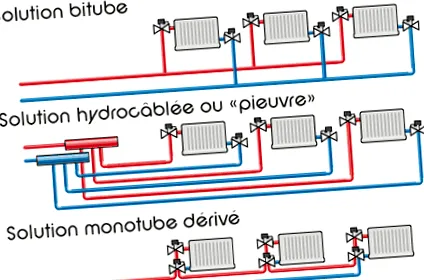

Тепло розподіляється через розподільну мережу, від котла до передавачів (радіатори або тепла підлога). Цю мережу можна досягти мідними трубами, багатошаровою трубою або PER (зшита поліетиленова труба). Розподільні мережі опалення в основному знаходяться за 3 гідравлічними схемами.

центральне

Двотрубна система

Це найбільш широко застосовувана система як колективно, так і індивідуально. Передавачі встановлені паралельно на двох трубах подачі та повернення опалення. Як тільки гаряча вода проходить, наприклад, через радіатор, вона повертається в котел. Цей режим розподілу дозволяє встановлювати на передавачі систему управління по кімнаті. Кожен радіатор постачається незалежно від води, отже, з однаковою температурою. Вони можуть бути закритими або відкритими, і кожен з них має регулювання (наприклад, термостатичний клапан).

Переваги

  • Усі радіатори живляться при однаковій температурі

Недоліки

  • Деякі радіатори можуть бути більш вигідними
  • Більш висока вартість, вимагаючи більше труб

Поширення у "восьминозі" або гідрокабелі

Принцип полягає в подачі кожного радіатора (або контуру теплої підлоги) від центрального колектора, який також називають «живильником». Одна з трубок використовується для назовні (гаряча вода), а інша - для повернення (охолоджена вода). Ця техніка дозволяє зберегти всі переваги двотрубних труб та економить значний час на ділянці, якщо труби вбудовані в товщу залізобетонної плити. Няні можуть мати кілька відправлень від 2 до 10 схем. Труби виготовляються з мідного, багатошарового або зшитого поліетилену (PER). Трансмітери можуть бути обладнані термостатичними клапанами.

Переваги

  • Те саме, що і для двотрубної
  • Невеликий перепад тиску в розподілі
  • Простіше балансування та розрахунок радіаторів
  • Швидкість реалізації

Недоліки

  • Труднощі з установкою при ремонті

Монотрубка-байпасна система

Передавачі з'єднані в розгалуження по єдиному контуру, який обходить корпус. Гаряча вода послідовно проходить через кожен з випромінювачів, перш ніж повернутися в котел. Незважаючи на меншу довжину труб, однотрубна байпасна система менш раціональна, ніж двотрубна, і створює дискомфорт (особливо при кімнатному термостаті "все або нічого"), тому останні радіатори в контурі не мають достатньої кількості гарячої води або часу нагріватися. За допомогою цієї гідравлічної системи для максимального комфорту рекомендується завжди циркулювати опалювальну воду при „правильній” температурі за допомогою регулятора зовнішньої температури та правильно балансувати мережу за допомогою байпасу на кожному радіаторі. Цей розподільний клапан має вхід і вихід: на вході труба, що надходить від котла, підключена до першого радіатора; на виході під'єднаний вхід розподільного клапана наступного радіатора. Вода повертається від останнього радіатора до зворотного котла.

Переваги

  • Єдина лінія постачання
  • Швидкість реалізації

Недоліки

  • Не всі радіатори постачаються при однаковій температурі
  • Більш складний розмір радіатора
  • Можна використовувати, якщо радіатори розташовані більше навколо корпусу

Варіанти

Існують також варіанти або комбінації цих 3 основних типів опалювального контуру, і різні системи також можуть поєднуватися на одній установці. !

Петля Тихельмана

Цикл Тихельмана представлений у вигляді двотрубної мережі, по якій відстежується повернення таким чином, щоб самоврівноважити мережу мережі, вирівнюючи втрати тиску між першим і останнім контуром, розміщуючи їх на однаковій відстані ( радіатори з недостатнім запасом мають довшу зворотну лінію і навпаки), особливо в розподільчих мережах з декількома мережами або включаючи велику кількість обмінників, що поставляються.

Перевагою цього циклу є отримання однакової швидкості передачі даних на всіх (однакових) передавачах, незалежно від порядку, який вони займають. Вода, яка живить кожен обмінник, проходить однакову довжину труби та однакові "аварії" (коліна, клапани, обмінник.) Незалежно від її положення в мережі.

Хоча цей прийом є дуже ефективним, він застосовується рідко, оскільки для його встановлення може знадобитися, в певних конфігураціях, довжина трубопроводів на 30% більша, ніж прості петлі. Але якщо він уже є в будинку, його слід зберігати, оскільки він не є недоліком, навпаки, окрім, можливо, трохи довших трубопроводів, які доведеться ізолювати.

Переваги

  • Простота балансування установки та перепадів тиску
  • Ідентичні витрати у всіх передавачах

Недоліки

  • Дорожчий монтаж
  • Трансмітери повинні мати точні розміри або регулюватись (наприклад, термостатичний клапан)
  • Можливо, додаткове джерело збитків

Простий розподіл монотрубок

Початкова вода надходить у перший радіатор, потім виходить знизу перед тим, як потрапити у другий радіатор тощо. Оскільки температура на вході все більше і більше знижується, найдальші радіатори мають більші розміри. Зазвичай цей спосіб розповсюдження більше не повинен використовуватися сьогодні. !

Переваги

  • Єдина лінія постачання
  • Швидкість реалізації

Недоліки

  • Не всі радіатори постачаються при однаковій температурі
  • Більш складний розмір радіатора
  • Балансування неможливе
  • Дискомфорт при регулюванні "все або нічого"

Двотрубний розподіл "парасолька", "свічка" та "прапор"

Парасолька: у цьому типі установок гаряча вода піднімається над радіаторами, а потім повертається вниз до котла (часто зустрічається у старих установках, що працювали як термосифон).

Свічка: при такому типі встановлення гаряча вода піднімається безпосередньо до радіаторів, а потім повертається до котла.

Прапор: труби вертикальні, а випромінювачі підключені до цих колон; ця система використовується для обслуговування підлог.
