Зніміть натяг приводного ременя
LX1026131-UN-21MAY01
ПРИМІТКА: На тракторах із передньопривідним приводом ремінь повинен бути замінений на John deere.

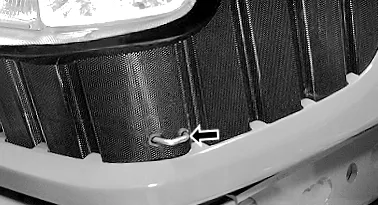

Витягніть запобіжник і підніміть капот.
Зніміть натяг приводного ременя
LX1038342-UN-18MAY06
LX1027736-UN-28AUG01
ПОПЕРЕДЖЕННЯ: Від'єднайте мінусовий (-) кабель від акумулятора.

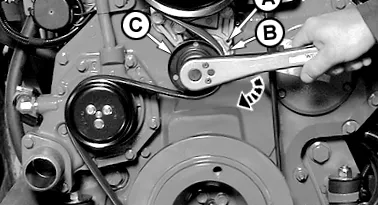

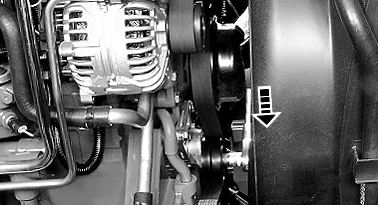

Зніміть кришку з ролика натягу (C). Поверніть натяжний болт гайковим ключем на 15 мм (див. Стрілку). Натягувач приводного ременя автоматично повертається у положення натягу.
Натягувач приводного ременя можна утримувати у звільненому положенні наступним чином:
Повертайте натяжний болт (див. Стрілку), поки отвори (A) і (B) не вирівняються. Вставте штифт діаметром 5 мм (0,2 дюйма) у два вирівняні отвори.
Щоб затягнути, трохи поверніть натяжний ролик, щоб звільнити металевий штифт і витягнути його з отворів. Натягувач приводного ременя автоматично повертається у положення натягу.
Заміна приводних ременів
LX1034175 A-14JUN04
LX1034176 A-14JUN04
A - Гвинти з головкою з накаткою
Викрутіть шість гвинтів (A) з вентилятора.

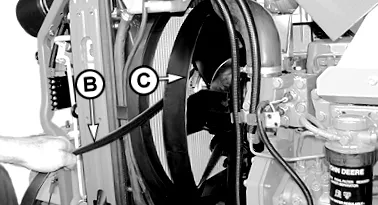

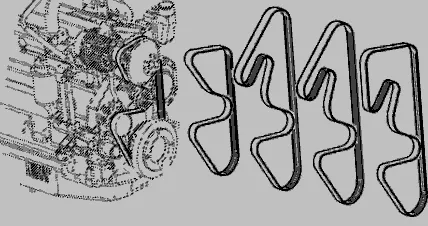

Зніміть приводний ремінь (B) з вентилятора (C) і встановіть новий (дивіться, як прокладено ремінь нижче).
ВАЖЛИВО: Під час встановлення завжди використовуйте нові гвинти з накаткою.
Затягніть гвинти за наступними характеристиками.
| Стаття | Виміряйте | Специфікація |
| Кріплення до вентилятора | час | 22-28 Нм 16-21 фунт-фут |
LX1038376-UN-29MAY06
Правильно встановіть приводний ремінь і знову ослабте натягувач ременя.
