Розуміння форми надзвукових літаків

За звуковим бар’єром є ще один спосіб літати

Наближаючись до Маха 1, з’являються ударна хвиля, вібрації та значне тертя. Чому надзвуковий політ вимагає використання конкретних профілів літальних апаратів ?

  • За звуковим бар’єром є ще один спосіб літати
  • Сьогодні надзвукові літаки
    • Військові надзвукові літаки
    • Відмова від цивільних програм
  • Все грається в 50-х
    • Визначник 1: Трансонічний горб
    • Визначник 2: ударна хвиля
  • На закінчення

Сьогодні надзвукові літаки

Військові надзвукові літаки

Нинішніми надзвуковими військовими літаками іноді є багатоцільові винищувальні літаки і рідше важкі бомбардувальні літаки. Вони живляться від турбореактивних двигунів після згоряння. Вони мають крила:

  • або прямо, і підмітається з горизонтальним хвостом
  • або дельта з переднім ліфтом (план каналу), або елевони (елерони також використовуються для контролю глибини).

Крило розташоване в центрі фюзеляжу, а його двогранність, як правило, дорівнює нулю або мінусу. Потім метою є підвищення маневреності літака в бойовій обстановці.

Потрібна допомога з лексикою для опису форми літака ?

Щоб не поступатися літакам противника, вони мають високі показники (прискорення, швидкість, експлуатаційна стеля) і споживають багато палива, головним чином, коли реактори використовуються при згорянні. Тому вони повинні мати можливість заправлятися в польоті. Їх витрата палива не є головним критерієм у винищувальній авіації.

Нарешті, деякі надзвукові військові літаки мають прямі крила зі змінним прогином.

Всупереч поширеній думці, літак не різко переходить з дозвукового режиму польоту (нижче швидкості звуку) на надзвуковий політ (вище швидкості звуку). Дійсно, це принцип механіки рідини, відносне повітря не тече з однаковою швидкістю навколо фюзеляжу та крил. Таким чином, повітря над верхньою поверхнею крила прискорюється назад, а внизу, навпаки, сповільнюється. Отож до того, як вони досягли швидкості звуку, деякі частини літака мали надзвукову швидкість, тоді як інші залишались нижче граничної. Цей діапазон швидкостей до того, як весь літак буде підданий надзвуковому потоку повітря, називається трансонічним режимом.

Сучасний винищувач спроектований для того, щоб літати вище і нижче швидкості звуку, і він досить потужний, щоб прискорюватися під час трансзвукової фази.

Відмова від цивільних програм

Політ за межі Маха 1 дорогий, тому що, з одного боку, розробка проекту вимагає передових технологій, але також, і це, безумовно, заважає надзвуковій цивільній авіації, споживання палива. Паливо множиться на 5. Єдиний проект здійснитися був той, що був у Concorde, який залишався на озброєнні з 1976 по 2003 рік. Під час круїзу він летів на рівні 2,2 Маха.

Народжений франко-англійською співпрацею, він представляє модель конфігурації надзвукового польоту великих машин із крилами у формі готичної дельти.

Все грається в 50-х

Історія надзвукових польотів починається наприкінці Другої світової війни з явища, яке зазнали пілоти-винищувачі, що посилюють елементи управління, що супроводжуються вібраціями, коли вони занурюються в ніс на високій швидкості. В цей час також з'являються перші реактивні винищувачі. В контексті холодної війни, перспективи домінування технічного прогресу, мабуть невичерпні запаси енергії також змусять великі держави запускати інноваційні програми надзвукових польотів, не надто озираючись на рахунок.

У жовтні 1947 року Bell X-1 був першим літаком, який перетнув звуковий бар'єр. Літак має прямі крила без двогранної або стріли та загострений фюзеляж. Він живиться від ракетного двигуна, і, не маючи достатньо енергії, щоб здійснити повний політ, його потрібно переносити вгору під бомбардувальником.

Не минуло і десяти років, як дослідження дали форми надзвукових літаків, відомих сьогодні.

Визначник 1: Трансонічний горб

надзвукових

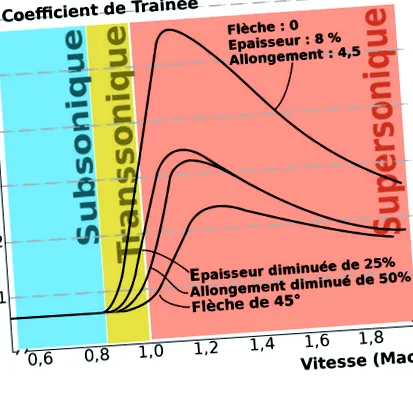

Дослідження аеродинамічної труби на профілях крил виявили дуже значне збільшення опору між 0,8 та 1,2 м, що іноді називають "трансзвуковою горбинкою", навіть явище виходить за межі 1.

На крилі класичного профілю хвиля тиску, що виникає внаслідок руху літака в повітрі, більше не проектується вище за течією передньої кромки, а вниз за течією. Порушення потоку повітря над крилами таке, що коефіцієнт тертя (опору) множиться на дуже великий коефіцієнт (від 2 до 6).

Це пояснює, чому Bell X1 з прямими крилами (перший літак, який перетнув звуковий бар'єр у 1947 р.) Повинен був приводитися в рух ракетним двигуном, досить потужним.

Це явище суворо обмежене:

  1. якщо крило тонке, але технологічний виклик створює тонкі та міцні крила,
  2. якщо співвідношення сторін крила зменшується, але стає важко літати на дозвукових швидкостях
  3. якщо ми дамо стрілу крилу.

Ця оптимізація форми аеродинамічного профілю дозволила літакам, що працюють на турбореактивних літаках з і навіть без згоряння, перетнути цю трансонічну нерівність.

Фюзеляж також був предметом досліджень, які показали, що ніс літака повинен бути звуженим, а потім циліндричної форми. Двигуни вбудовані в планер, або до кореня крил, або до фюзеляжу
