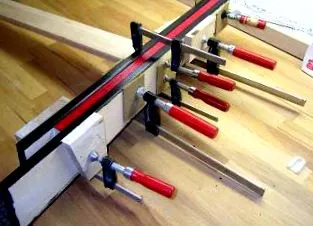

Тепер ми маємо склеїти дві клеєні дерев’яні дошки, що складають кожну з чотирьох ніжок разом. Для цього одна зовнішня частина повністю покрита деревним клеєм і приєднана до відповідної внутрішньої частини (тобто дошки з фрезеруванням для поперечної дужки). Деякі гвинтові затискачі створюють тиск, необхідний для затвердіння клею. Оскільки деталі, покриті клеєм, стають досить слизькими і, як правило, ковзають одна на одній при затягуванні гвинтових затискачів, непоганою ідеєю є також фіксація положення деталей одна на одній кількома дерев'яними дюбелями. Після того, як клей схопиться, ми зможемо відшліфувати будь-які виступаючі краї різаком для промивання, а потім додати готовим деталям ніг легкий скос навколо за допомогою косоріза.
3.6. Складання ніг
Складання ніжок: Спочатку ми складаємо компоненти «сухими». Тіло, яке складається з коробок воріт і бічних стінок, лежить на спині. Поміщуємо хрестові брекети між ніжками і засовуємо ніжки у фрезерування в бічних стінках. Сподіваємось, все підходить? Тоді ми можемо зафіксувати ніжки у правильному положенні за допомогою гвинтових затискачів і просвердлити отвори для гвинтів для ніжок крізь ніжки із зовнішньої сторони бічних стінок. Важливо: Виймаючи, ми розмічаємо ніжки та фрезерування, щоб завжди знати, яка ніжка до якого фрези належить. Наприклад, тут корисний дремель із задиркою, за допомогою якого ми можемо вмотувати дві однакові літери від AD в ніжки та відповідні фрезерування - це запобігає плутанині пізніше. Тепер ми знімаємо гвинтові затискачі та ніжки, ставимо хрестові брекети та деталі ніг разом з деревним клеєм і штовхаємо ноги назад на корпус. Ми прикріплюємо ніжки до корпусу за допомогою 2 машинних гвинтів M 8 x 70 та відповідних гайок. Розміщуємо шайбу між головкою гвинта та бічною стінкою та гайкою та ніжкою.

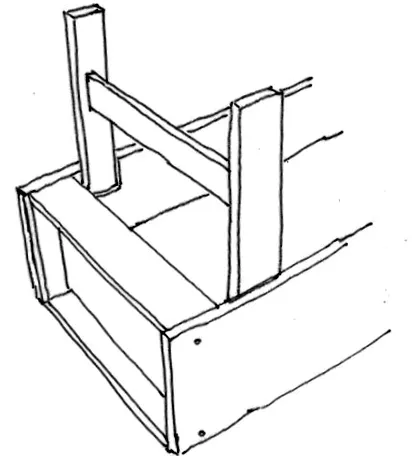

Ми підтримуємо приклеювання поперечних брекетів в ніжках гвинтом, який веде ззовні через ніжку в поперечну дужку. Отже: Попередньо просвердліть отвір для гвинта і вкрутіть дерев’яний гвинт із шестигранною головкою (довжина 60 мм). Або нам слід трохи поспішити і встановити гвинти для міцного з’єднання, поки клей ще не затягнувся, або спочатку встановити довгий гвинтовий затискач і встановлювати гвинти лише після того, як клей схопиться. - На кресленні праворуч знову показано місця, де ноги прикручені до корпусу, і хрестові дужки.
3.7. Перехресне кріплення

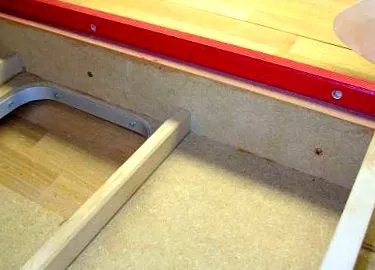

Ми використовуємо дві поперечні пластини під ігровим полем, які надають столу додаткову вагу, і обидві підтримують ігрове поле і додатково стабілізують бічні стінки. Після демонтажу ніжок ми можемо добре адаптувати ці компоненти на цьому етапі будівництва. - Що стосується "хорошого" матеріалу, нам потрібні два вирізи з МДФ товщиною 19 мм і розміром 68 см х 20 см для поперечних панелей. В якості тримача можуть служити чотири дерев'яні смуги довжиною 20 см перетином 20 мм х 30 мм або 30 мм х 40 мм. Краще - але і трохи складніше - ми можемо побудувати кілька простих кутів довжиною 20 см з кількох залишків деревини. Кронштейни та поперечні кріплення встановлюються, як показано на наступному кресленні. Кути або смуги (залежно від обраного рішення) прикручуються як до бічних стінок, так і до панелей. Оскільки ми лише гвинтимо, конструкцію можна демонтувати в будь-який час.
3.8. Кришки воріт

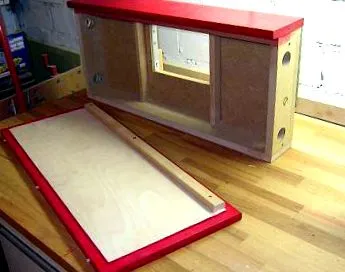

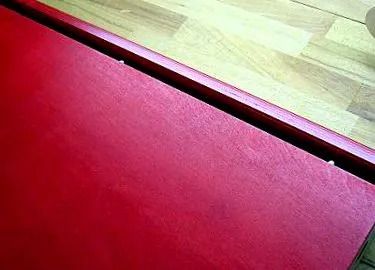

Все ще бракує покривних пластин для отворів задньої коробки воріт (компонент 9 із плану різання на сторінці 1). Кришки слід відкривати так, щоб внутрішня частина коробки воріт залишалася доступною для обслуговування в будь-який час. Список кроків роботи:
1) Просвердліть три отвори для дерев'яних дюбелів у верхніх краях покривних плит
2) вклейте в отвори дерев'яні дюбелі
3) Нанесіть краплину клею на кінці дюбелів і "вставте" кришки коробки воріт - позначте краплі клею там, де використовуються отвори у кришці коробки воріт, в яких дюбелі повинні ковзати
4) Просвердлите отвори в місцях, позначених краплями клею
5) вставте на нижній край дерев'яну смужку, яка разом із дюбелями замикає кришку коробки воріт у коробці воріт
6) При необхідності заглибіть заглиблений захоплення в нижній край кришок воріт або коробок воріт як допоміжний засіб для захоплення
3.9. Обробка поверхні
Коли обробка поверхні закінчена, ми можемо зібрати стіл і - нарешті - обладнати його готовим до гри.
Процес складання:
? Рами воріт скріплюються і закручуються у вирізи воріт
? підшипники та розетки встановлені на бічних стінках
? коробки для воріт розміщують на першій бічній стінці і вставляють стрижні з різьбою
? ігрове поле засовується в канавки воріт і бічну стінку
? друга бічна стінка кріпиться і повністю зібраний корпус закріплюється різьбовими стержнями
? тіло повернуто на спину
? Тепер дві поздовжні смуги прикручені до бічної стінки як додаткова опора безпосередньо над ігровим полем
? ноги кріпляться до корпусу і кріпляться гвинтами
? встановлені регулятори висоти ніг
? кріпиться різьбовий стрижень посередині столу
? стіл тепер можна поставити на власні ноги
? в коробках воріт ударні дошки засовуються в кронштейни
? кришки коробів воріт одягаються і при необхідності закріплюються знизу гвинтами, які проходять крізь коробки воріт до брусків, встановлених на кришках коробки воріт
? встановлені лічильники воріт і метальники м’яча
Тепер встановлені стрижні гравця:
Стрижні гравця: диск (пластик) - буфер - диск (метал або пластик) - фігури - диск - буфер - диск
Полюс воротаря: диск (пластик) - буфер - диск (метал або пластик) - регулювальне кільце - фігура - регулювальне кільце - шайба -
Буферний диск
Велике спасибі Klaschatx від kickerbau.org за ці інструкції з футбольного футболу!
Додаток: шаблон відкриття воріт
Ось шаблон для маркування дверних отворів (стор. 2). Розраховано розміри для установки цільової рами Леонхарта з ПВХ-профілю товщиною 2 мм.
